組件絕緣耐壓儀
時間：2021-11-22
組件絕緣耐壓儀
中試控股技術博士為您解答：工頻耐壓試驗機試驗電壓的測量采用經校驗合格的測量裝置。外施耐壓試驗時，試驗電壓一般應在被試品兩端測量。對一些小電容被試品如絕緣子、單獨的開關設備、絕緣工具等的交流耐壓試驗可在試驗變壓器低壓側測量，并根據變比進行換算。
組件絕緣耐壓儀應測量試驗電壓峰值，除以√2作為試驗電壓值。測量試驗電壓的峰值與方均根（有效）值之比，此比值在√2±0.07的范圍內，則可認為試驗結果不受波形畸變的影響。
中試控股測量系統的技術要求見DL／T 1015-2006《現場直流和交流耐壓試驗電壓測量系統的使用導則》。

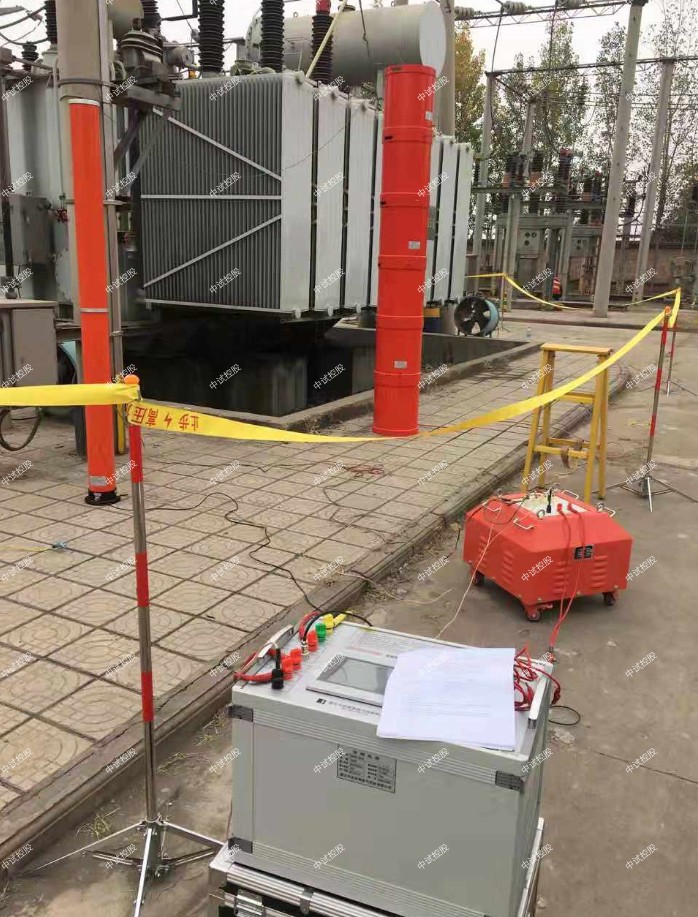

ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置
132指設備能輸出的最大額定容量，單位為kVA
22指設備能輸出的電壓等級，單位為kV；
（二）ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置技術指標
1．額定電壓：30KV
被試品的：
22kV-滿足10kV電纜交流耐壓試驗；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次工作60分鐘，
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6．中試控股電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
9．輸入電源： 220V
10．頻率調節范圍：30Hz～300Hz
11．系統測量精度：1.5％
12．ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置具有過壓、過流、零位啟動等保護功能
（三）設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置設備主要配置及中試控股技術參數說明：
1.變頻電源一臺：
額定功率：10kVA；
輸入電壓：單相220V 45～65Hz
輸出電壓：0～250V可調
輸出電壓頻率：30～300Hz
0.1Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～30A
重量：16kg
2. 高壓諧振電抗器（共3臺）：44KVA/22KV
額定工作電壓：22kV
額定工作電流：2A
額定電感量：50H
連續工作時間：60min
溫 升：小于60度
工作頻率：30~300Hz
重量：38kg
3. 激勵變： 1臺
額定容量：10kVA
輸入電壓：250V
輸出電壓： 2kV，4kV
4.電容分壓器一臺： FRC-30kV純電容式
自身電容量：6600pF
工作頻率：30～300Hz
不確定度：1.5%
額定電壓:30kV
ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置重量：10kg
1. 10kV/300mm2的電纜，長度 3km，電容量≤1.12 uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器3并技術參數
? 輸入電源:
電壓： 220V±10%(10kW以上)
頻率： 50/60Hz
? 輸出電壓：0-250V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.1%，0.01%
? 運行連續工作時間：60分鐘
組件絕緣耐壓儀電纜耐壓試驗設備-直流高壓發生器出現故障了怎么辦？
高頻直流高壓發生器故障的檢查與處理
1．電源開關打開時，控制箱上的數顯表不亮請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新保險管。
2．若打開電源開關，數顯表亮，高壓顯示綠燈不亮，加不上高壓。
(1)故障顯示“回零”燈亮沒有回零位，請將逆時針旋轉高壓輸出調整鈕和微調旋鈕回到零位上至“回零”燈滅，即可加高壓。
(2)故障顯示“其它”燈亮有兩種現象：接地保護；斷線保護。
