10kv電纜耐壓試驗儀

中試控股技術博士為您解答：如何對變壓器的交流耐壓試驗結果進行分析判斷和處理

(1)試驗中，表計指示不跳動，被試變壓器無放電聲，持續加壓1min后認為交流耐壓試驗合格。

(2)對于35kv以上的變壓器．當電壓升到規定的試驗電壓后，若油箱內有輕微局部放電聲(如吱吱聲)但指示表計沒有變化，則應將電壓下降后再次升壓復試，若復試中放電聲消失，則認為試驗正常；若復試中仍有放電聲，則應停止試驗。

(3)在交流耐壓試驗中，電流表指針突然上升或下降，并且被試品有放電響聲或者保護間隙放電)則說明被試變壓器有問題。應查明原因。

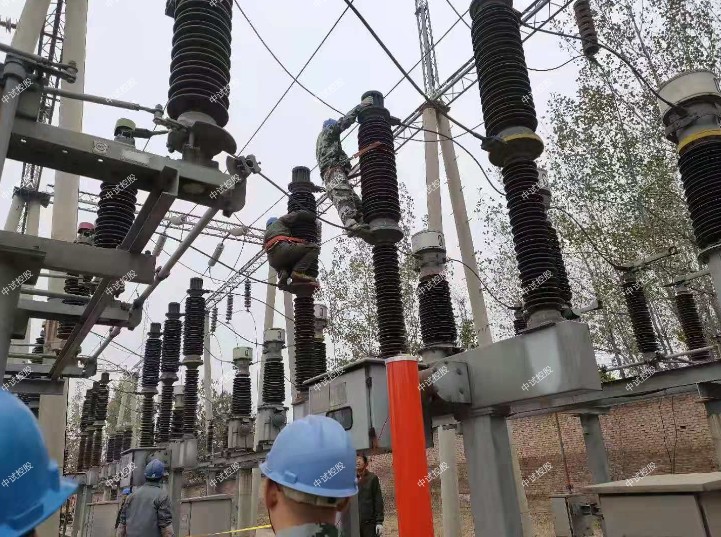

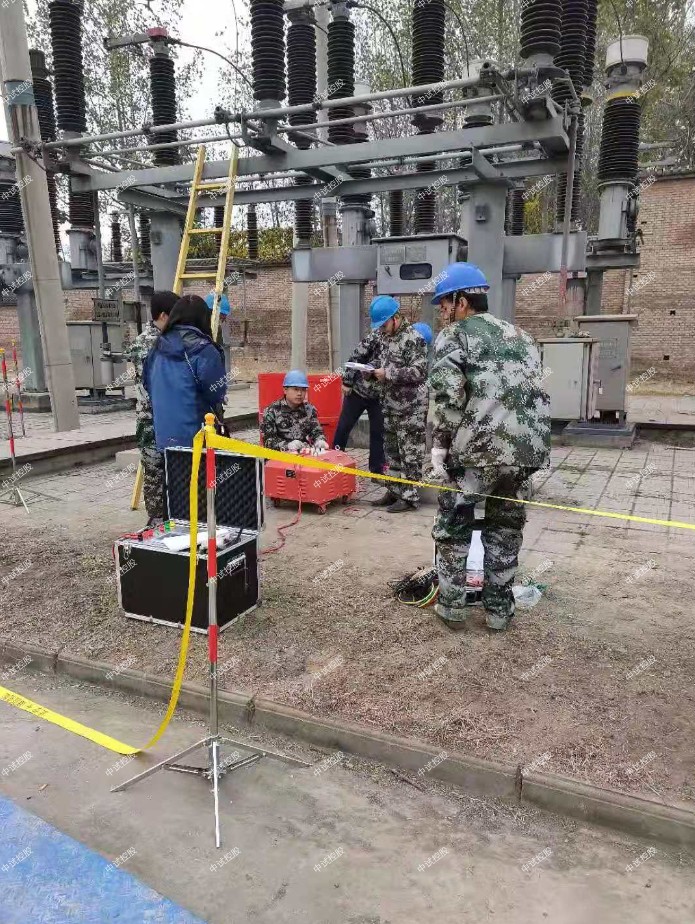

10kv電纜耐壓試驗儀高壓耐壓試驗儀將試驗設備的高壓輸出端短接，同店檢查過電流繼電器是否動作，或是否發出信號。

將被試電器的所有開關均置于接通狀態。

ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置

150指設備能輸出的最大額定容量，單位為kVA

150指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-150kVA/150kV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：150KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

85kV-滿足35kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；

140kV-滿足66kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．中試控股電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源：單相220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％±200V

12．ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）中試控股設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2.高壓諧振電抗器（共4臺）：37.5kV/1A

 額定工作電壓：37.5kV

額定工作電流：1A

額定電感量：96H

連續工作時間：60min

重量：55kg

溫    升：小于60度

工作頻率：30~300Hz

3.激勵變一臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：2.5KV/ 5kV;

重量：60kg

4.電容分壓器一臺：DCF-150kV純電容式

   自身電容量：1400pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:150kV/1400pF

   重量：16kg

1、10kV電纜 300mm2 長度不大于2km，試驗電壓為22kV，試驗頻率為30Hz～300Hz.   電抗器2臺 并聯

 2，10kV開關等，試驗電壓為42kV，試驗頻率為30Hz～300Hz.   電抗器2臺串聯

3，中試控股35kV電纜 300mm2 長度不大于1km，試驗電壓為52kV，試驗頻率為30Hz～300Hz.  電抗器2臺串聯2臺并聯

ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置

輸入電源:

電壓： 220V±10%

頻率： 50/60Hz

?   輸出電壓：0-250V（輸入220V）；

?   輸出波形：方波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.0%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

(4)在交流耐壓試驗中，若油箱內有明顯的放電現象，試驗表計有明顯變化或有瓦斯氣體排出等現象，則應立即停止試驗，對變壓器進行吊芯檢查(或檢修)，待消除放電原因后，再行試驗。

在試驗中應嚴格按照下列步驟進行操作，這樣既可以保證試驗結果的正確判定，又可以保障安全。

檢查試驗環境有無不安全因素存在。若沒有，則將應耐壓試驗設備開機預熱5min。

檢查試驗設備是否置于試驗所需的電壓檔位，其整定泄漏電流值是否符合要求。

(5)10kv電纜耐壓試驗儀高壓耐壓試驗儀幾種故障判斷如下：

1)油隙放電。在加壓過程中，被試變壓器內部放電，發出很象J屬撞擊油箱的聲音，電流指示突變。這種現象一般是由于油隙距離不夠或電場畸變，而導致油隙貫穿性所致。重復試驗時，由于油隙抗電強度恢復，其放電電壓不會明顯下降：若放電電壓比第一次降低，則是固體絕緣擊穿。

2)油中氣體間隙放電。試驗時．放電聲一次比一次小，儀表擺動不大，重復試驗放電又消失。這種現象是油氣體間隙放電，氣泡不斷逸出所致。

3)帶懸浮電位的J屬件放電。在加壓過程中，被試變壓器內部如有象炒豆般的放電聲，而電流指示叉很穩定，這可能是帶懸浮電位的J屬件對地放電(如鐵芯接地不良等)所致。

將試驗設備的測試夾分別接在規定測試的部分（對主電路進行試驗時，應將不與主電路連接的控制和輔助電路接至J屬支架上；對控制和輔助電路進行試驗時，應將主電路接至J屬支架上。）

4)固體絕緣爬電。若出現哧哧的放電聲，電流表指示突增，這是由于內部固體絕緣(多數是絕緣角環紙板)爬電或繞組端部對鐵軛爬電，再重復試驗時放電電壓就會明顯下降。

5)外部試驗回路放電。試驗時，被試變壓器外部試驗回路的絕緣被jc，將發生明顯響聲和火花，這是可觀察到的。此外，空氣中有輕微的電暈或瓷件表面有輕微的樹枝狀放電，這是正?，F象。
