電纜的耐壓試驗儀

試控股技術博士為您解答：在對110kv電力變壓器的故障檢測中，主要有以下的檢測項目。

1.1繞組直流電阻檢測

電纜的耐壓試驗儀直流電阻的檢測是一項非常有效的試驗項目，能直接反映繞組匝間的短路，接頭接觸不良，導線電阻差異，分接開關接觸情況，以及繞組斷股等問題。檢測的環境溫度為25度，記錄每次的數據，如果檢測數據表明，繞組直流電阻的阻值明顯較少，誤差超過了限定值，直流電阻的阻值減小，一般是由于匝間短路導致的。

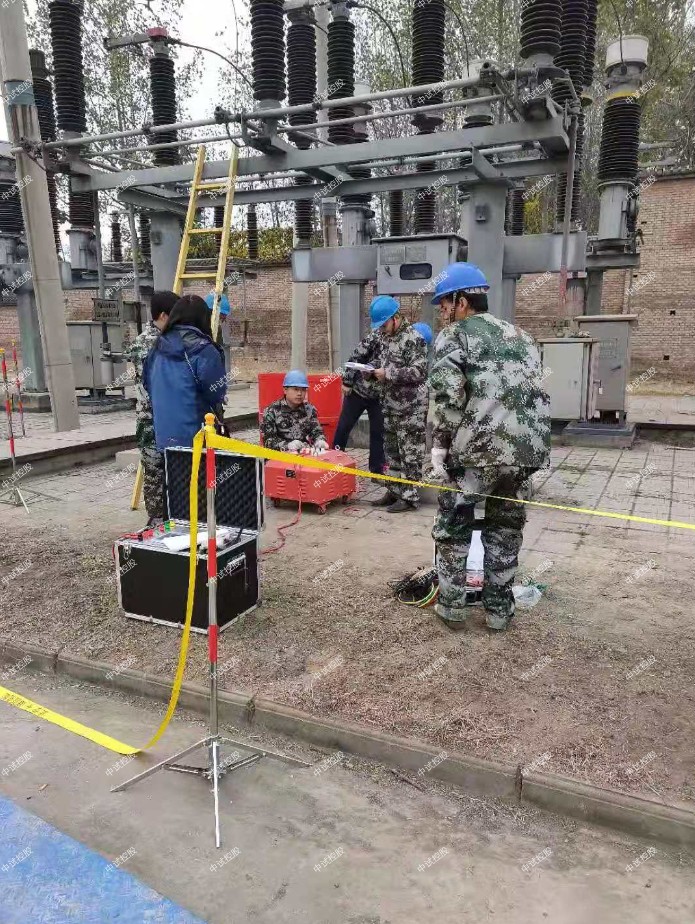

交流耐壓試驗是鑒定電力設備絕緣強度有效和直接的方法。

交流試驗變壓器電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生變化。例如由于局部地方電場比較集中或者局部絕緣比較脆弱就存在局部問題。各種預防性試驗方法，各有所長，均能分別發現一些問題，反映出絕緣的狀況，但其他試驗方法的試驗電壓往往都低于電力設備的工作電壓，作為安全運行的保證還不夠有力。直流耐壓試驗雖然試驗電壓比較高，能發現一些絕緣的弱點，但是由于電力設備的絕緣大多數都是組合電介質，在直流電壓的作用下，其電壓是按電阻分布的，所以交流電力設備在交流電場下的弱點使用直流作試驗就不一定能夠發現，例如發電機的槽部問題在直流下就不易被發現。交流耐壓試驗符合電力設備在運行中所承受的電氣狀況，同時交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，所以這種試驗已成為保證安全運行的一個重要方法。

ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.12 uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓30kV。

二、系統主要性能及參數

1、電源電壓： 220V±10%、50Hz；

2、額定容量： 132KVA；

3、輸出電壓： 22KV，

4、輸出電流： 2A，6A

5、輸出電壓波形: 正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍: 30～300Hz ；

9、品質因數: ≥30

10、系統噪聲: ≤60db

11、系統測量精度: 1.0級

12、頻率分辨率: 0.01Hz

13、ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置頻率不穩定度: ≤0.05%

14、環境溫度： -25℃～ +55℃

相對濕度: ≤90%

海拔高度: ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18 具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的標準和行業標準

GB7328-87 << 變壓器和電抗器的聲級測量>>

GB1094 <<電力變壓器>>

ZBK41006-89 <<試驗變壓器>>

GB4208 <<外殼防護等級>>

GB2900 <<電工名詞術語>>

GB5273 <<變壓器、高壓電器和套管的端子>>

GB191 <<包裝儲運標志>>

GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88 <<電抗器>>

IEC358(1990) <<耦合電容器和電容分壓器>>

IEC1000 <<中試控股電磁兼容性>>

GB4793-1984 電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源10KW 1臺

a) ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 10KW

c) 工作電源: 交流220V、50Hz 。

d) 輸出電壓: 0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流: 45A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍: 30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保 護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重 量： 16Kg

2、 勵磁變壓器10KVA 1臺

a) 額定容量: 10KVA

b) 輸入電壓: 250V

c) 輸出電壓： 2KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止穿。

h) 重 量： 50Kg ;

3、高壓電抗器 DK-44/22 3臺

a) 額定容量： 44KVA

b) 額定電壓： 22KV

c) 額定電流：6A

e) 品質因素： Q≥30

f) 結 構： 干式；

g) 重 量： 50Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器 ZSTRF-30/0.006 1臺

a) 額定電壓： 30KV

b) 工作頻率： 30～300Hz

c) 分 壓 比： 1000：1

d) 分壓比誤差： ≤1%,

e) 測量精度： 交流有效值1.0級

f) 介質損耗： tgδ≤0.5% ;

g) 重 量： 10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

電纜的耐壓試驗儀交流試驗變壓器1.2油色譜試驗

在一般的情況下，檢驗變壓器中是否有電弧放電的情況，只要通過檢測變壓器中的乙炔氣體，氫氣的體積分數進行相關檢測。變壓器中的固體絕緣材料受熱或是經過電弧放射的影響之后，會有乙炔氣體產生，氫氣是因為絕緣油或是絕緣材料受到電弧影響之后產生的。測量變壓器繞阻的介質損耗因素tgδ，可以用來判斷變壓器是否存在短路故障，對于中小型的變壓器，這個方法十分有效，但是大型變壓器的損耗體積較小，相對整體體積來說靈敏度很低。對于110kv變壓器發生故障前的檢測數據，也就是標準數據值，與發生故障后的色譜數據進行對比分析。在現實中，對比理論值與測量值的差異，分析大型變壓器的雙繞組進行介質損耗因素以及電容的變化關系，試驗參照《現場絕緣實驗實施導則.介質損耗因素tgδ試驗》。相關的數據規定是說乙炔的體積分數要小于5×10-6，氫氣的體積分數標準值為150×10-6，如果超出此數值，中試控股可以初步判定是因為變壓器內部的放電現象造成的。兩種氣體的超標，使得保護裝置發出了保護動作信號，在對變壓器進行輕瓦斯試驗，試驗表明動作信號準確，中試控股進一步驗證了短路故障是因為變壓器的內部放電導致的。

介質損耗試驗

因為，變壓器的繞阻介質損耗因素tgδ是由多個等值的電路并聯而成的，繞阻的總阻值小于支路電路的tgδ值，并大于tgδ的最小值。只有在短路部分體積較大時，才容易測量出來，反映出不合格數值。
