35kv變電站預防試驗耐壓儀

中試控股技術博士為您解答：高壓電纜預防性試驗做一下幾項試驗就可以了：

1.搖絕緣；

2.做直流耐壓試驗并做泄漏電流的測量；根據電纜的電壓等級不同試驗電壓也不同。

3.在搖絕緣。 如果是新電纜還要加做電纜的通斷和相序試驗。

中試控股耐壓值是如何測定一般是供電系統檢修大隊完成，

35kv變電站預防試驗耐壓儀測試耐壓以及泄流值的儀器，有以上能力的可以自行測試。耐溫度，一般指得是電纜運行電流通過，導致溫度升高，同樣也可以測試，耐溫測試一般很少進行。以測試合格證為參考。“是指線纜內互相獨立的線芯的絕緣耐壓值么？”：不全正確!指得是單芯電纜的銅芯和絕緣層的耐壓值！

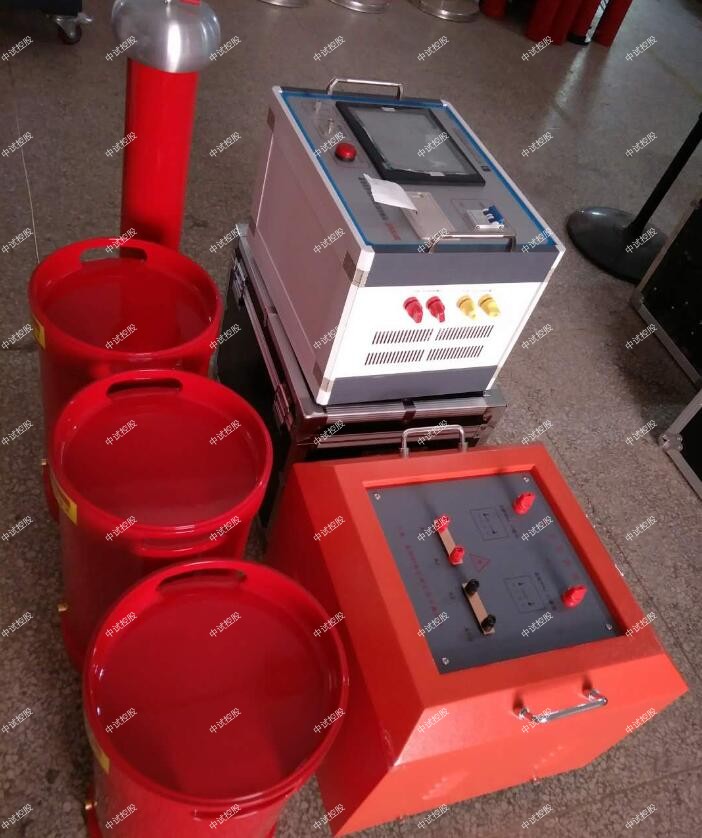

ZSBP-135KVA/54KV變頻串聯諧振試驗裝置

135指設備能輸出的最大額定容量，單位為kVA

 54指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-135kVA/54kV變頻串聯諧振耐壓試驗裝置技術指標

1．ZSBP-135KVA/54KV變頻串聯諧振試驗裝置額定電壓：54KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．中試控股主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源：單相220V

10．ZSBP-135KVA/54KV變頻串聯諧振試驗裝置頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％±200V

12．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

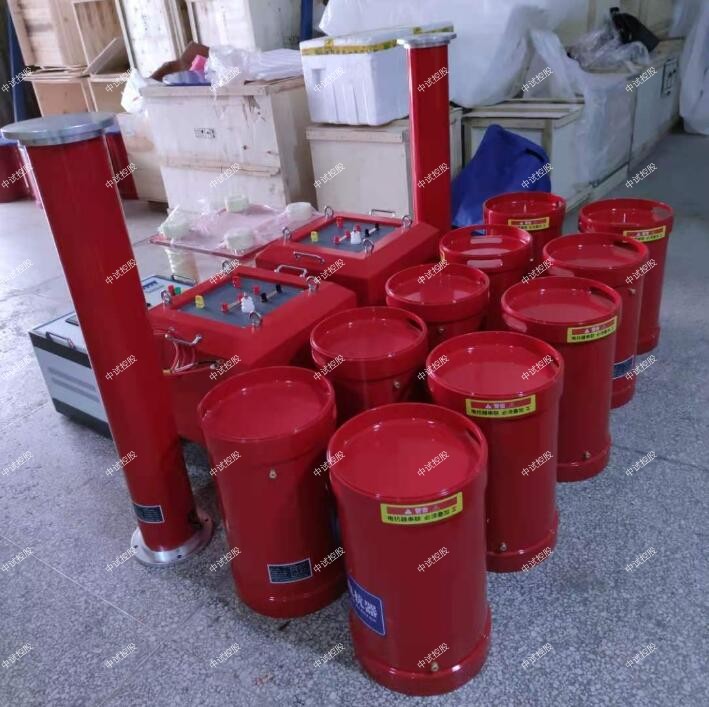

2. ZSBP-135KVA/54KV變頻串聯諧振試驗裝置高壓諧振電抗器（共2臺）：27kV/2.5A

中試控股額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：45H

連續工作時間：60min

重量：55kg

溫    升：小于60度

工作頻率：30~300Hz

3.   激勵變一臺

額定容量：10kVA

輸入電壓：250V

輸出電壓：1.5KV/ 3kV;用于10kV交流耐壓試驗;

重量：60kg

4.電容分壓器一臺：60kV純電容式

   自身電容量：2800pF

   工作頻率：30～300Hz

   不確定度：1.5%

   ZSBP-135KVA/54KV變頻串聯諧振試驗裝置額定電壓:60kV/2800pF

   重量：10kg

技術參數

?   輸入電源:

電壓： 220V±10%

頻率： 50/60Hz

?   輸出電壓：0-250V（輸入220V）；

?   輸出波形：方波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.0%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

中試控股技術博士為您解答：高壓電纜進行直流耐壓試驗的問題主要表現在哪些個方面？

1.直流電壓下，電纜絕緣的電場分布取決于材料的體積電阻率，而交流電壓下的電場分布取決于各介質的介電常數，特別是在電纜終端頭、接頭盒等電纜附件中的直流電場強度的分布和交流電場強度的分布完全不同，而且直流電壓下絕緣老化的機理和交流電壓下的老化機理不相同。因此，直流耐壓試驗不能模擬高壓電纜的運行工況。

試驗安全操作及注意事項

試驗裝置的線路聯接必須正確可靠，高壓部分應保持足夠安全距離，通電前要做好全面檢查。

被試品和試驗設備，應妥善接地。所有支撐的絕緣物，都要有足夠的絕緣和機械強度。

2.高壓電纜在直流電壓下會產生“記憶”效應，存儲積累單極性電荷。一旦有了由于直流耐壓試驗引起的“記憶性”，需要很長時間才能將這種直流偏壓釋放。電纜如果在直流電荷未完全釋放之前投入運行，直流偏壓便會疊加在工頻電壓峰值上，使得電纜上的電壓值遠遠超過其額定電壓，從而有可能導電纜絕緣擊穿。

3.直流耐壓試驗時，會有電子注入到聚合物介質內部，形成空間電荷，使該處的電場強度降低，從而難于發生擊穿。高壓電纜的半導體凸出處等處容易產生空間電荷。但如果在試驗時電纜終端頭發生表面閃絡或電纜附件擊穿，會造成電纜芯線上產生波振蕩，在已積聚空間電荷的地點，由于振蕩電壓極性迅速改變為異極性，使該處電場強度顯著增大，可能損壞絕緣，造成多點擊穿。

4.高壓電纜致命的一個弱點是絕緣內易產生水樹枝，一旦產生水樹枝，在直流電壓下會迅速轉變為電樹枝，并形成放電，加速了絕緣劣化，以致于運行后在工頻電壓作用下形成擊穿。而單純的水樹枝在交流工作電壓下還能保持相當的耐壓值，并能保持一段時間。

電磁式電壓互感器感應耐壓試驗結果小結：

1、當試驗頻率從150Hz變為200Hz時，鐵芯更不容易飽和；

2、用7.5KVA多倍頻感應耐壓試驗裝置，可以完成感應耐壓試驗；

2.1 、在100/3繞組，獨立完成試驗；

2.2 、在100/根3繞組，增加一個中間變壓器160V/450V，可以成功完成電磁式電壓互感器感應耐壓試驗；

3、多倍頻發生器配置了分壓器，可以滿足規程：必須在高壓端測電壓的要求，避免了容升電壓的影響。

4、35kv變電站預防試驗耐壓儀在做多倍頻感應耐壓試驗（電磁式電壓互感器感應耐壓試驗）時，中試控股多倍頻比三倍頻有輸出頻率多、體積小、重量輕的優勢。
