光伏耐壓測試儀

中試控股技術博士為您解答：本裝置采用高性能的單片微機作為核心元件，對PT開口三角電壓（即零序電壓）進行遁環檢測。正常工作情況下，該電壓小于30V，裝置內的大功率消諧元件（固態繼電器）處于阻斷狀態，對系統運行不產生影響。當PT開口電壓大于30V時，系統出現故障。消諧裝置開始對此信號進行數據采集，通過電路對信號進行數字測量、濾波、放大等數字信號處理技術，中試控股然后對檢測到的數據進行分析、計算，得出故障類型。如果當前是鐵磁諧振，系統立即啟動消諧電路，使固態繼電器導通，讓鐵磁諧振在阻尼作用下迅速消失。此時，CPU系統進行記錄、存貯，并自動報警、顯示諧振信息（時間、頻率、電壓值）。如果電路是過電壓或單相接地故障，微機系統檢測后，分別給出顯示和報警，并記錄、存貯有關故障信息。CPU系統處理完最后，返回起始狀態，并繼續檢測電路中的狀態。

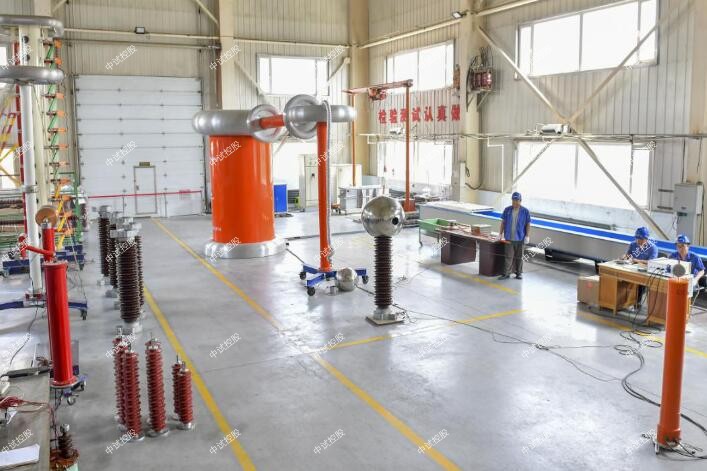

ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置

一、適用范圍

1．20kV，300平方毫米交聯電纜6000m，電容量≤1.433μF，試驗頻率30-300Hz，試驗電壓45kV。

2.  ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置10kV/1000kVA變壓器的交流耐壓試驗， 電容量≤0.01μF，試驗頻率45-65Hz，試驗電壓不超過35kV。

3.  10kv所有被試品

4. 環境溫度：－150C –45 0C;

5. 相對濕度：≤90%RH;

6. 海拔高度:  ≤2500米；

二、系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量： 756KVA；

  3、輸出電壓：     45KV，

  4、輸出電流：  1.4A. 16.8A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             中試控股電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源50KW                1臺

a) ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 50KW

c) 工作電源:      交流380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  100A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 26Kg

2、 勵磁變壓器50KVA            1臺

a) 額定容量:   50KVA

b) 輸入電壓:    500V

c) 輸出電壓： 2KV;  2.8KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

中試控股高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    50Kg ;

3、高壓電抗器 DK-63/45       12臺

a) 額定容量：   63KVA

b) 額定電壓：   45KV

c) 額定電流：   1.4A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 60Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-60/0.001                1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）中試控股耐壓試驗：2000V，1分鐘

3）ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    ZSBP-756KVA/54KV變頻串聯諧振成套試驗裝置短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；



參數：

       1、適用于6kV～35kV消諧電阻器伏安特性測試；

       2、準確度等級：1.0級；

       3、使用環境：戶內和戶外；

       4、環境溫度：-20℃～50℃；

       5、環境濕度：≤80% RH；

       6、輸出電流AC：0 mA～10 mA；

       7、輸出電壓AC：0 V～2800 V；

       8、工作電壓AC:220V±10%  50Hz.

光伏耐壓測試儀操作步驟：

1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，綠色與消諧器接地端連接，黑色與接地體相連；

2、接入220V交流電源；

3、打開電源開關，儀器軟件啟動完成進入測試界面后；

4、電流選擇：點擊屏幕上的電流選項，選擇所需要檢測的電流檔軟件默認選擇，儀器自動測試所選電流檔對應的電壓值；

5、電壓顯示模式選擇：點擊“測試選項”欄中的“電壓峰值”或“峰值/”可以切換電壓顯示模式，軟件默認選擇“電壓峰值”或“峰值/”；

6、啟動測試：點擊“開始測試”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；

7、打印結果：按中文指示點擊“確認打印”按鈕，打印機將自動輸出本次測試結果

光伏耐壓測試儀其特點為：中試控股適用于35KV以下各種電壓等級，各種諧振頻率（1/3分頻、1/2分頻、工頻、3倍頻）使用范圍廣泛；無需整定和調試，開機自檢后自動進入運行狀態，設備維護量低；在鐵磁諧振時進行快速消除，在過電壓，單相接地等故障時給出報警信號并顯示保存相關信息；實時顯示，記錄鐵磁諧振發生時間及相關參數（電壓和頻率）；可存儲20重故障信息供追憶和顯示；以接點閉合方式輸出或語言報警輸出；可以配置通信接口（RS485接口）；可以配置微型打印機可以及時打印輸出故障報告（故障類型、故障時間及4種頻率的電壓分量）。
