高壓電容測試耐壓儀

中試控股技術博士為您解答：隨著交流電壓的長期應用，它對電氣設備的絕緣老化和電力系統的絕緣結構都有很大的影響。中試控股諧振過電壓是由鐵磁效應或鐵心非線性電感元件引起的諧振引起的。它的振幅更高，持續時間更長。

這種現象稱為串聯諧振。當電路串聯諧振電路例如，切斷、閉合長的空載線路、切斷空載變壓器（氣動變量）等。這種過電壓波形非常不規則，且情況變化很大。

串聯諧振試驗裝置承受的四種電壓操作過電壓是由于電力系統中斷路器的操作引起的。在由電阻、電感和電容組成的串聯電路中，當電容XC和電感XL相等時，XC=XL中的電壓U和電流I的相位相同，電路是電阻式的。

ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1．35kV，300平方毫米交聯電纜2000m，電容量≤0.59μF，試驗頻率30-300Hz，試驗電壓52kV。

2、10kV，300平方毫米交聯電纜5000m，電容量≤1.9μF，試驗頻率30-300Hz，試驗電壓22kV。

3.10kV/1000kVA變壓器的交流耐壓試驗， 電容量≤0.01μF，試驗頻率45-65Hz，試驗電壓不超過35kV。

4.110kV/1000kVA變壓器的交流耐壓試驗， 電容量≤0.01μF，試驗頻率45-65Hz，試驗電壓不超過160kV。

5．110kV，300平方毫米交聯電纜600m，電容量≤0.12μF，試驗頻率30-300Hz，試驗電壓52kV。

6. 環境溫度：－150C –45 0C;

7. 相對濕度：≤90%RH;

8. 海拔高度:  ≤2500米；

二、系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量：  405KVA；

  3、輸出電壓：     270KV，

  4、輸出電流：   1.5A.3A  4.5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的國家標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源20KW                1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  20KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置變頻電源采用高性能專用微機控制電壓、頻率調節

l) 中試控股變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 26Kg

2、 勵磁變壓器20KVA            1臺

a) 額定容量:    20KVA

b) 輸入電壓:    500V

c) 輸出電壓： 2KV;  4KV；10KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    70Kg ;

3、高壓電抗器 DK-67.5/45        6臺

a) 額定容量：   67.5KVA

b) 額定電壓：  45KV

c) 額定電流：  5.5A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 60Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-270/0.001                1臺

a) 額定電壓：   270KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    2000：1

d) 分壓比誤差：  ≤1%,

e) ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

出廠檢驗

本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：中試控股額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

高壓電容測試耐壓儀交聯聚乙烯絕緣電纜即使通過了直流試驗不發生擊穿，也會引起絕緣的嚴重損傷。其次，由于施加的直流電壓場強分布與運行的交流電壓場強分布不同。直流試驗也不能真實模擬運行狀態下電纜承受的過電壓

串聯諧振試驗裝置是一款多用功能型電力測試儀器，主要針對10kv、35kv電纜、35kv主變、母線、開關、絕緣子等電氣主設備的交流耐壓試驗設計。串聯諧振試驗裝置是電力工作者不可或缺的主導。

因為變頻器輸出的所謂正弦波，實際上是脈沖寬度和占空比的大小按正弦規律分布的脈寬調制波，這個脈沖序列是變頻器中逆變管不斷交替導通形成的，如果在輸出端接入電容器，則逆變管在交替導通過程中，不但要向電動機電流，還會增加電容器的充電電流和放電電流，會導致逆變管損壞。 JT是直流電抗器，接在整流橋與濾波電容器之間。使用其中一種就有明顯效果，兩種共同使用可將功率因數提高到 0/95 以上。中試控股直流電抗器除了提高功率因數外。還能限制接通電源瞬間的充電涌流。另外，不允許在變頻器輸出端，即與電動機的連接端并接電容器。

由于變頻器輸入側功率因數較低的原因。不是電流波形滯后于電壓，而是高次諧波電流造成的，所以不能通過并聯補償電容器來提高功率因數.而應設法減小高次諧波電流，具體措施就是接入電抗器。

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；

用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；

用于110kV電纜的耐壓裝置，110kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5-6kV；（110kV變壓器）

用于110kV互感器，組合電器，開關等的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如10--15kV；

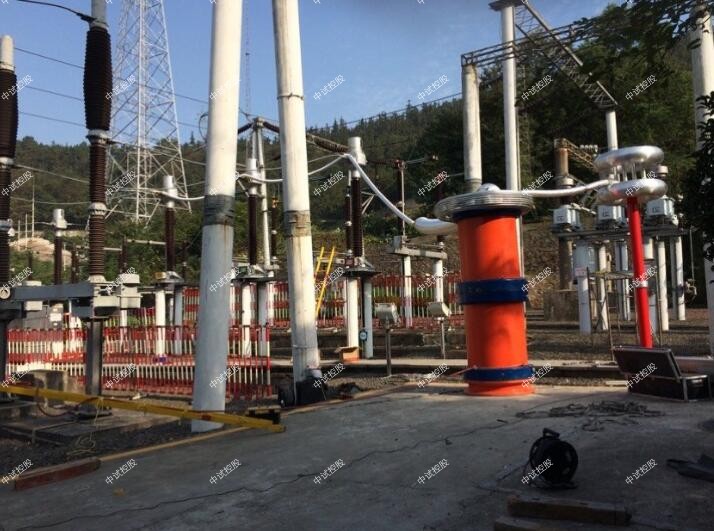

1.3、電抗器和分壓器：本裝置含有自檢功能即不帶任何被試品情況下可以自諧升壓；電抗器必須保證2節以上疊在一起串聯起來和分壓器組成諧振回路產生高壓。被試品的連線一般接在比較重的電抗器頂端，這樣不至于被張力拉倒。電抗器使用時，電抗器底部不要放在金屬板上面，因為電抗器是個開口磁路，試驗時和鐵板會產生渦流長時間會燒壞電抗器。

高壓電容測試耐壓儀工作模式為：全自動模式、半自動模式、手動模式、

1.4、能存儲，存入的數據編號是數字，方便的幫助識別和查找。

1.5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示測頻和試驗頻率一致，方便使用者直觀了解是否找到諧振點。

1.6、采用了ARM平臺技術，可以方便的根據需要增減功能和升級，也使得人機交換界面更為人性化。

1.7、技術特點歸納：數字、功率技術；功率器件全部采用的德國英飛凌，日本富士的IGBT智能模塊，芯片采用英特爾的原裝器件等

4、系統的配置用法說明：

1.1、變頻電源單獨可靠接地。

1.2、激勵變壓器一般有好幾個高壓端輸出：
