變頻試驗耐壓儀

22kV---滿足10kV電纜交流耐壓試驗；

35kV---滿足10kV變壓器交流耐壓試驗；

42kV---滿足10kV開關等交流耐壓試驗；

52kV---滿足35kV電纜交流耐壓試驗；

72kV---滿足35kV變壓器交流耐壓試驗；

95kV---滿足35kV開關等交流耐壓試驗；

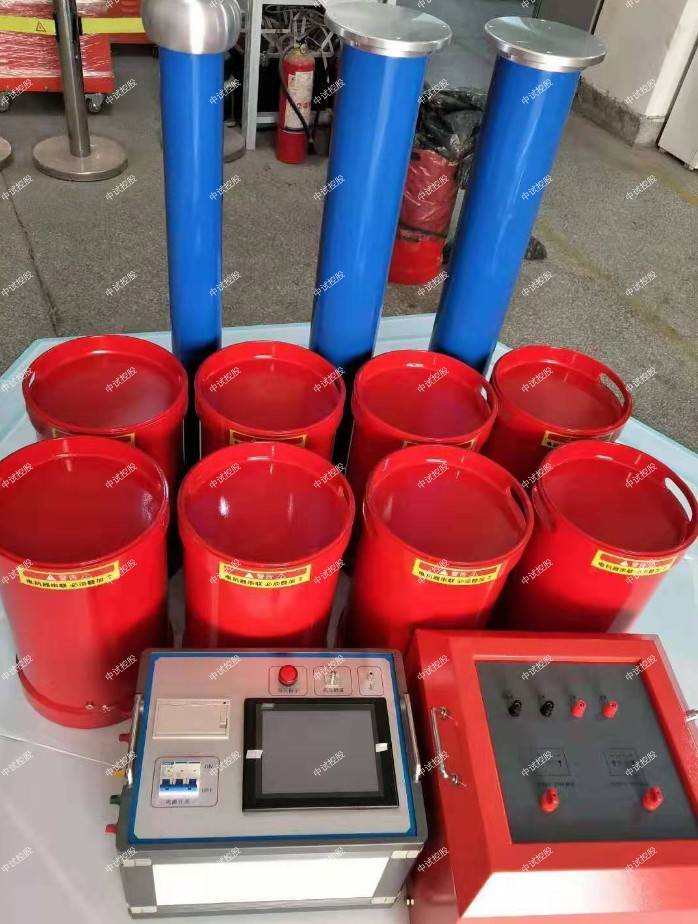

ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 35kV/300mm2的電纜，長度5km，電容量≤0.99uF試驗頻率為30-300Hz,試驗電壓52kV。

二、系統主要性能及參數

1、電源電壓： 380V±10%、50Hz；

2、額定容量： 650KVA；

3、輸出電壓： 52KV，

4、輸出電流： 2.5A . 12.5A

5、輸出電壓波形: 正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍: 30～300Hz ；

9、品質因數: ≥30

10、系統噪聲: ≤60db

11、系統測量精度: 1.0級

12、頻率分辨率: 0.01Hz

13、頻率不穩定度: ≤0.05%

14、環境溫度： -25℃～ +55℃

相對濕度: ≤90%

海拔高度: ≤2000m

15、ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18 具備過電壓、過電流、過熱保護功能。

19、ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87 << 變壓器和電抗器的聲級測量>>

GB1094 <<電力變壓器>>

ZBK41006-89 <<試驗變壓器>>

GB4208 <<外殼防護等級>>

GB2900 <<電工名詞術語>>

GB5273 <<變壓器、高壓電器和套管的端子>>

GB191 <<包裝儲運標志>>

GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88 <<電抗器>>

IEC358(1990) <<耦合電容器和電容分壓器>>

IEC1000 <<電磁兼容性>>

GB4793-1984 電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源ZSBP-40KW 1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 40KW

c) 工作電源: 交流220V/380V、50Hz 。

d) 輸出電壓: 0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流: 80A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍: 30～300Hz

頻率調節分辨率: 0.001 Hz

i) ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保 護 ：具有過壓、過流、過熱、放電保護功能。

n) 中試控股具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重 量： 25Kg

2、 勵磁變壓器ZSLB-38KVA 1臺

a) 額定容量: 38KVA

b) 輸入電壓: 500V

c) 輸出電壓： 3KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止 。

h) 重 量： 65Kg ;

3、高壓電抗器 ZSDK-65/26 10臺

a) 額定容量： 65KVA

b) 額定電壓： 26KV

c) 額定電流： 2.5A

e) 品質因素： Q≥30

f) 結 構： 干式；

g) 重 量： 75Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器 ZSTRF-60/0.0028 1臺

a) 額定電壓： 60KV

b) 工作頻率： 30～300Hz

c) 分 壓 比： 1000：1

d) 分壓比誤差： ≤1%,

e) 測量精度： 交流有效值1.0級

f) 介質損耗： tgδ≤0.5% ;

g) 重 量： 30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

2）變比測量

3）空載電流及空載損耗

4）短路阻抗和負載損耗

5）絕緣電阻測試

6）ZSBP-650KVA/52KV變頻串聯諧振成套試驗裝置溫升試驗：額定容量下運行60min,溫升不大于65K

3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

4、成套裝置試驗

（1） 耐壓試驗：1.1額定電壓下，耐壓1min；

（2） 中試控股短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

電氣設備的絕緣結構在運行過程中可承受以下四種電壓：

暫態過電壓，包括上升頻率電壓和諧振過電壓。串聯諧振耐壓試驗裝置共振交流工頻電壓的升高是由于空載線路的電容效應、甩負荷和不對稱接地造成的。當負載突然傾卸時，由于電源只有一條空載傳輸線，而且輸電線路的接地電抗可以用X0表示，流過電源內阻的電流就變成電容電流。這種電流流過系統中的電抗，導致電壓升高。因為升壓將近50 Hz的交流電壓，所以是工頻電壓升高，在如今繼電保護的作用下，其動作時間約為幾十毫秒到一秒之間。

隨著交流電壓的長期應用，它對電氣設備的絕緣老化和電力系統的絕緣結構都有很大的影響。諧振過電壓是由鐵磁效應或鐵心非線性電感元件引起的諧振引起的。它的振幅更高，持續時間更長。其頻率可為工頻基波或高階次諧波。

變頻串聯諧振采用了多重保護措施，使得試驗方便、安全可靠。諧振回路固有的濾波效應使得系統輸出的試驗電壓波形完全滿足試驗規程的要求。

工頻大工作電壓電氣設備的絕緣結構在整個運行過程中必須能夠長期承受工頻大工作電壓，通常稱為系統高工作電壓，一般為額定電壓的1.15倍。

中試控股串聯諧振試驗裝置承受的四種電壓操作過電壓是由于電力系統中斷路器的操作引起的。在由電阻、電感和電容組成的串聯電路中，當電容XC和電感XL相等時，XC=XL中的電壓U和電流I的相位相同，電路是電阻式的。這種現象稱為串聯諧振。當電路串聯諧振電路例如，切斷、閉合長的空載線路、切斷空載變壓器（氣動變量）等。這種過電壓波形非常不規則，且情況變化很大。它可以是衰減振蕩波或非周期電壓激波，一般在1ms內達到大電壓。電力系統運行過電壓與系統電壓有關，系統電壓越高，電壓越小，6~35 kv系統電壓約為5~4倍。

變頻串聯諧振采用調整頻率的方式來完成諧振，可方便、準確的找到諧振點。系統的品質因數可以達到20～80，系統輕巧簡便，可任意組合。

雷電過電壓，雷電過電壓往往會造成電氣設備絕緣損壞，為了保證電力系統的安全運行，必須采取防雷措施，如安裝避雷針、避雷器等。

變頻試驗耐壓儀這種電流流過系統中的電抗，導致電壓升高。因為升壓將近50 Hz的交流電壓，所以是工頻電壓升高，在如今繼電保護的作用下，其動作時間約為幾十毫秒到一秒之間。

變頻串聯諧振采用調整頻率的方式來完成諧振，可方便、準確的找到諧振點。

變頻試驗耐壓儀隨著交流電壓的長期應用，它對電氣設備的絕緣老化和電力系統的絕緣結構都有很大的影響。諧振過電壓是由鐵磁效應或鐵心非線性電感元件引起的諧振引起的。它的振幅更高，持續時間更長。其頻率可為工頻基波或高階次諧波。

中試控股串聯諧振試驗裝置承受的四種電壓操作過電壓是由于電力系統中斷路器的操作引起的。在由電阻、電感和電容組成的串聯電路中，當電容XC和電感XL相等時，XC=XL中的電壓U和電流I的相位相同，電路是電阻式的。
