測試電壓耐壓儀
對于110kv變壓器發生故障前的檢測數據,也就是標準數據值,與發生故障后的色譜數據進行對比分析。在一般的情況下,串聯諧振試驗裝置檢驗變壓器中是否有電弧放電的情況,只要通過檢測變壓器中的乙炔氣體,氫氣的體積分數進行相關檢測。
在現實中,對比理論值與測量值的差異,分析大型變壓器的雙繞組進行介質損耗因素以及電容的變化關系。根據電壓表和電流表的讀數作出消弧線圈的伏安特性曲線U=f (I)。
110KV電纜試驗電纜變頻串聯諧振試驗裝置變壓器中的固體絕緣材料受熱或是經過電弧的影響之后,會有乙炔氣體產生,氫氣是因為絕緣油或是絕緣材料受到電弧影響之后產生的。調節調壓器,使電壓緩慢地降到零,拉開電源開關。
在電阻值變小后,若高壓線圈短路則變比值變小,若低壓線圈短路則變比值變大。根據消弧線圈的電感值,對需要匹配的并聯電容器的電容量進行估計(對550kVA串聯諧振法試驗接線的消弧線圈抽頭1~5為1.9~3.6μF),然后用串、并聯方法組合成所需要的電容量。

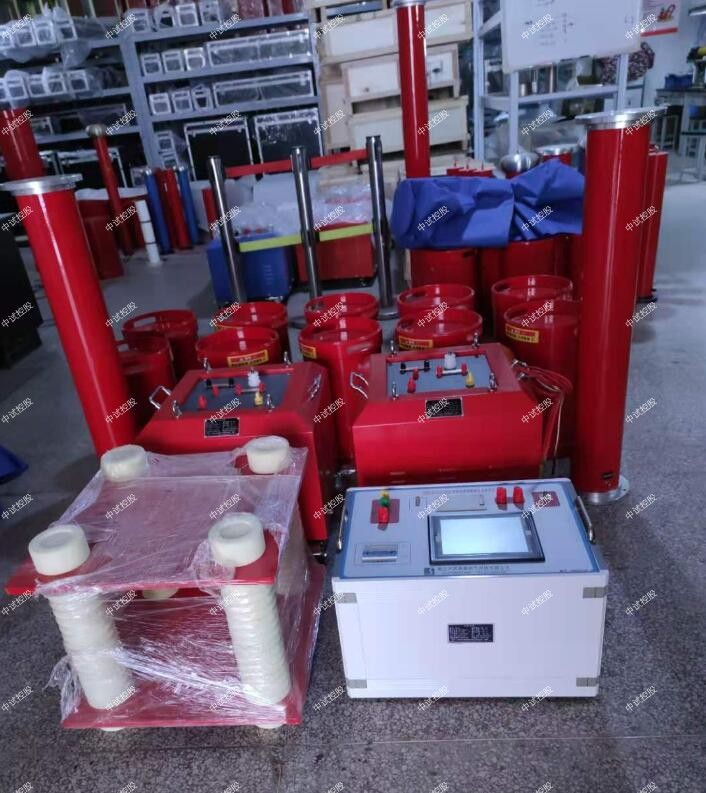

ZSBP-405KVA/54KV變頻串聯諧振成套試驗裝置
一、適用范圍
1.35kV,300平方毫米交聯電纜3000m,電容量≤0.59μF,試驗頻率30-300Hz,試驗電壓52kV。
2、10kV,300平方毫米交聯電纜6000m,電容量≤2.3μF,試驗頻率30-300Hz,試驗電壓22kV。
3.10kV/1000kVA變壓器的交流耐壓試驗, 電容量≤0.01μF,試驗頻率45-65Hz,試驗電壓不超過35kV。
5.10kv,35kv所有被試品
6. 環境溫度:-150C –45 0C;
7. 相對濕度:≤90%RH;
8. 海拔高度: ≤2500米;
二、系統主要性能及參數
1、電源電壓: 380V±10%、50Hz;
2、額定容量: 405KVA;
3、輸出電壓: 54KV,
4、輸出電流: 2.5A. 5A 7.5A
5、ZSBP-405KVA/54KV變頻串聯諧振成套試驗裝置輸出電壓波形: 正弦波;
6、輸出電壓波形畸變率: ≤0.5% ;
7、允許連續工作時間:額定輸出電流下持續運行時間為60分鐘;
8、輸出頻率范圍: 30~300Hz ;
9、品質因數: ≥30
10、系統噪聲: ≤60db
11、系統測量精度: 1.0級
12、頻率分辨率: 0.01Hz
13、頻率不穩定度: ≤0.05%
14、環境溫度: -25℃~ +55℃
相對濕度: ≤90%
海拔高度: ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、中試控股具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18 ZSBP-405KVA/54KV變頻串聯諧振成套試驗裝置具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、設備制造遵循的國家標準和行業標準
GB7328-87 << 變壓器和電抗器的聲級測量>>
GB1094 <<電力變壓器>>
ZBK41006-89 <<試驗變壓器>>
GB4208 <<外殼防護等級>>
GB2900 <<電工名詞術語>>
GB5273 <<變壓器、高壓電器和套管的端子>>
GB191 <<包裝儲運標志>>
GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88 <<電抗器>>
IEC358(1990) <<耦合電容器和電容分壓器>>
IEC1000 <<電磁兼容性>>
GB4793-1984 電子測量儀器安全要求
四、系統配置及具體參數
1、變頻控制電源20KW 1臺
a) ZSBP-405KVA/54KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 中試控股額定輸出容量: 20KW
c) 工作電源: 交流220V、50Hz 。
d) 輸出電壓: 0~500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流: 40A
g) 輸出波形:正弦波, 波形畸變率:≤0.5%
h) 頻率調節范圍: 30~300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能微機控制電壓、頻率調節
l) 變頻電源配備引線和插頭與其他設備進行連接。
m) 保 護 :具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) ZSBP-405KVA/54KV變頻串聯諧振成套試驗裝置重 量: 26Kg
2、 勵磁變壓器20KVA 1臺
a) 額定容量: 20KVA
b) 輸入電壓: 500V
c) 輸出電壓: 1.5KV; 3KV;5KV
d) 工作頻率范圍: 30~300Hz
e) ZSBP-405KVA/54KV變頻串聯諧振成套試驗裝置連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構: 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求;
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變;
內置過電壓保護,防止 。
h) 重 量: 50Kg ;
3、高壓電抗器ZSDK-67.5/27 6臺
a) 額定容量: 67.5KVA
b) 額定電壓: 27KV
c) 額定電流: 2.5A
e) 品質因素: Q≥30
f) 結 構: 干式;
g) 重 量: 60Kg/臺
h) 連續運行時間:≥ 1小時
4、 電容分壓器 ZSTRF-60/0.001 1臺
a) 額定電壓: 60KV
110KV電纜試驗電纜變頻串聯諧振試驗裝置激勵變壓器一般有好幾個高壓端輸出:
用于10kV電纜的耐壓裝置,激勵變高電壓輸出部分和電抗器之間連接,一般接電壓低一些的電壓端,比如2kV;
用于35kV電纜的耐壓裝置,35kV電纜的耐壓,激勵變高電壓輸出部分和電抗器之間連接,一般接電壓較高一點的電壓端,比如3-4kV;
用于110kV電纜的耐壓裝置,110kV電纜的耐壓,激勵變高電壓輸出部分和電抗器之間連接,一般接電壓高端比如5-6kV;(110kV變壓器)
用于110kV互感器,組合電器,開關等的耐壓裝置,激勵變高電壓輸出部分和電抗器之間連接,一般接電壓高端比如10--15kV;
中試控股電抗器和分壓器:本裝置含有自檢功能即不帶任何被試品情況下可以自諧升壓;電抗器必須保證2節以上疊在一起串聯起來和分壓器組成諧振回路產生高壓。被試品的連線一般接在比較重的電抗器頂端,這樣不至于被張力拉倒。電抗器使用時,電抗器底部不要放在金屬板上面,因為電抗器是個開口磁路,試驗時和鐵板會產生渦流長時間會燒壞電抗器。
中試控股油浸式試驗變壓器之耐壓試驗步驟:
在試驗中應嚴格按照下列步驟進行操作,智能電導鹽密測試儀這樣才能保證試驗結果的正確判斷和測試過程的安全保障。
1.將試驗設備的測試夾分別接在規定測試的部分(變壓器繞組、屏蔽、鐵心、框架等互相隔離的兩個或更多的零件上)。
2.檢查試驗設備是否置于試驗所需的電壓擋位,其整定泄漏電流值是否符合要求。
3. 將試驗設備的高壓輸出端短路,變頻串聯諧振試驗耐壓裝置通電檢查過電流繼電器是否動作,或是否發出擊穿信號。
4. 檢查試驗環境有無不安全因素存在。若沒有,則將耐壓設備開機預熱5min。
5.操作試驗設備升壓。升壓初始,慢慢升至規定值的一半(應避免跳躍),然后迅速增加至規定電壓值(整個升壓過程大約在10s),歷時1min,在此期間不允許有連續飛弧和擊穿現象發生,型礦用電纜過渡電阻測試儀然后將電壓慢慢退到零位,切斷電源,試驗完畢。
切記,不可采用突然斷電方法,以免瞬時失壓引起的振蕩過電壓而將變壓器擊穿。
油浸式試驗變壓器試驗結果的判斷方法:
測試電壓耐壓儀如果在試驗過程中發生電壓下降或發生擊穿信號,電纜測試一體化定位電源這時不要輕易判斷變壓器擊穿。應繼續進一步測試,做進一步的證實:
1.若絕緣電阻沒有太大變化,或二次升壓后可持續1min無擊穿動作,則認為第一次擊穿是空氣間隙擊穿,我們通常稱為飛弧。外加電壓消失后,擊穿間隙立即自行復原,變壓器的絕緣電阻不會發生變化,變壓器的絕緣性能沒有發生變化,不能判定為不合格。
2.測試電壓耐壓儀用兆歐表測其絕緣電阻,蓄電池預警在線監測系統若絕緣電阻為零或接近于零,則判為擊穿;或進行二次升壓試驗,電壓逐步施加,若是擊穿,在電壓加到一定值時,可觀察到擊穿點附近出現連續的火花放電或發熱冒煙,則判為擊穿。若第二次施壓,電壓上升了又下降,電流表的指針擺動劇烈,則判為飛弧不合格。
