線圈耐壓試驗儀
時間：2021-12-06
線圈耐壓試驗儀
中試控股技術博士為您解答：首先要確定的是，做哪個項目試驗，請投入與該項目有關的保護壓板。
選擇測試項目，并設置各項目試驗參數。一般觸發方式按默認的“時間控制”方式。
開始試驗后軟件自動回到第一頁，按列表中的試驗數據順序逐次進行試驗。
如果同時測試接地距離和零序保護，試驗期間，做接地距離保護測試時，軟件會提示“請退出零序保護壓板，投入距離保護壓板”，做零序保護測試時，軟件會提示“請退出距離保護壓板，投入零序保護壓板”。
中試控股技術博士為您解答：試驗結束后，按軟件提示保存試驗報告。
0.95倍和1.05倍是默認的兩個測試邊界點。0.95倍時，距離保護本段應可靠動作，零序保護本段應可靠不動作；1.05倍時，距離保護本段應可靠不動作，零序保護應可靠動作。另外，0.8倍和1.2倍是在用0.95倍和1.05倍測試不滿足上述動作要求時，降低保護動作要求，對保護整定值的“容忍性”測試，如果仍不能正確動作，請檢查保護原因并與保護并解決。
線圈耐壓試驗儀測試期間如發現本應II段或III段保護動作的，而測試儀記錄下的動作時間為I段動作時間，請檢查重合閘后加速是否誤動作了，若是，請先退出重合閘后加速壓板或控制字再進行測試。
測試時，如果保護的跳閘A、B、C分別接至測試儀的開入A、B、C，而試驗期間總會偶爾聽見測試儀發出長鳴聲，而實際上測試儀未能記錄下保護的動作時間。這時，請檢查此種情況下的故障相總與哪一相有關。例如，AC相間故障時出現過，BC相間故障時也出現過，則可初步判定，測試儀未能接收到保護跳閘C傳來的開關變位信號，請檢查保護側跳閘C是否接觸良好。也可將保護跳閘A、B、C三根信號線短接，一起接到測試儀的開入A中。
微機保護儀如果想讓保護在某一定值倍數下，本段保護不動作時讓下一段保護動作，請將該段的“最大故障時間”設置為大于其下一段保護動作時間0.2s及以上。微機繼電保護測試儀投退壓板的操作還是有一定的難度的，電力工作者需要熟練掌握。

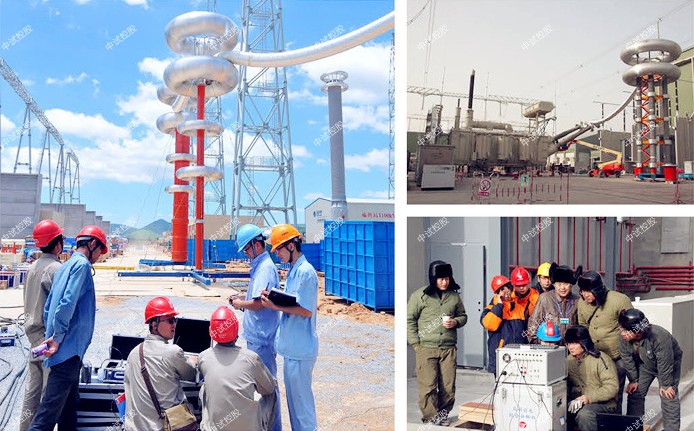

ZSBP-135KVA/108KV變頻串聯諧振耐壓試驗裝置
1．額定電壓：108KV
被試品的：
22kV-滿足10kV電纜交流耐壓試驗；
52kV-滿足35kV電纜交流耐壓試驗；
72kV-滿足35kV變壓器交流耐壓試驗；
80kV-滿足110kV變壓器中性點交流耐壓試驗；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次工作15分鐘，
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
7．中試控股電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
8．ZSBP-135KVA/108KV變頻串聯諧振耐壓試驗裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
9. 中試控股GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
10．輸入電源： 220V
11．頻率調節范圍：30Hz～300Hz
12．系統測量精度：1.5％
13．裝置具有過壓、過流、零位啟動等保護功能
（三）設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《水輪發電機組安裝技術規范》 GB/T8564――2003
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）ZSBP-135KVA/108KV變頻串聯諧振耐壓試驗裝置設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：10kVA；
輸入電壓： 220V 45～65Hz
輸出電壓：0～250V可調
輸出電壓頻率：30～300Hz
0.01Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～40A
重量：16kg
2. 中試控股高壓諧振電抗器（共4臺）：33.75KVA/27KV
額定工作電壓：27kV
額定工作電流：1.2A
額定電感量：50H
連續工作時間：60min
溫 升：小于60度
工作頻率：30-300Hz
重量：40kg
3.激勵變1臺：
額定容量：10kVA
輸入電壓：250V
輸出電壓：2kV， 4kV
重量：65kg
4.電容分壓器一臺：110kV純電容式
高壓電容量：2000pF
分壓比：1000:1
工作頻率：30～300Hz
誤差精度：1.5%
額定電壓:110kV
重量：10kg
技術參數
? 輸入電源:
電壓： 220V±10%
頻率： 45/65Hz
? 輸出電壓：0-250V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.5%，0.1%，0.01%
? 運行連續工作時間：60分鐘
2、功能描述
變頻電源有如下幾個顯著的特點：
? 波形為脈寬電壓調節的方波。
? 內部由ARM控制，操作功能得到優化,操作簡單。
? 自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，中試控股掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。
? 自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。
? 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。
? 實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。
? 強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。
? ZSBP-135KVA/108KV變頻串聯諧振耐壓試驗裝置試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
? 數據查詢功能,根據試驗日期查詢以往的試驗數據。
線圈耐壓試驗儀種類很多，按保護對象分有元件保護、線路保護等;按保護原理分有差動保護、距離保護和電壓、電流保護等。然而不管哪一類保護的算法，其核心問題歸根結底不外乎是算出可表征被保護對象運行特點的物理量，如電壓、電流等的有效值和相位以及阻抗等，或者算出它們的序量值、基波分量、某次基波分量的大小和相位等。有了這些基本電氣量的計算值，就可以很容易地構成各種不同原理的保護。可以說，只要找出任何能夠區分正常與短路的特征量，微機保護就可以予以實現。
微機保護儀計算精度是保護測量元件的一個總要指標，高精度與快速動作之間存在著矛盾，一般要求根據實際需要進行協調以得到最合理的結果。在選用準確度的數學模型及合理的數據窗長度的前提下，計算精度與有限字長有關，其誤差表現為量化誤差和舍入誤差兩個方面。為了減小微機繼電保護測試儀量化誤差，在保護中通常采用的A/D芯片至少是12位的，而減小舍入誤差則要增加字長。
增值服務
- 三年質保,一年包換,三個月試用
