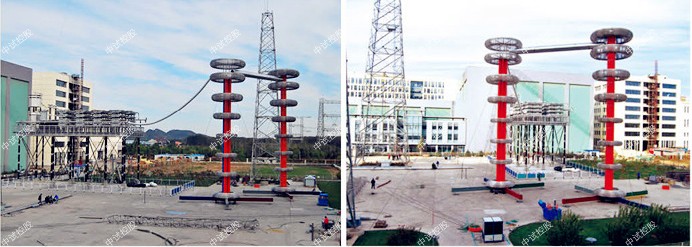

變壓器現場試驗耐壓儀

中試控股技術博士為您解答：傳統的檢測方法是"耐壓法"，即真空開關處于開斷狀態下，在動靜觸頭之間施加一定的電壓，檢測其泄漏電流的大小，由此推斷真空管的好壞。這種方法的優點是：操作簡單；缺點是：只能定性地檢測真空管的好壞；而且真空度在10-4～10-1Pa之間無法準確分辨，所以無法判斷泄漏的發展趨勢(即同一個真空開關和上次相比有多大程度的泄漏)。華中科技大學從九十年代初開始研真空開關滅弧室真空度現場的定量檢測，經過近十年的努力，并實現了
現場不拆卸定量測量。有了定量測量的方法，不僅可以測量真空開關真空度是否在正常范圍內，同時更重要的是，對某些泄漏速度較快的真空開關，通過歷年測量結果相比較，可以大致推斷它的時間，真正起到預防意外事故發生。

變壓器現場試驗耐壓儀輸電線路的縱聯保護,就是用某種通信通道(簡稱通道)將輸電線路兩端或各端(對于名端線路)的保護裝置縱向連接起來,將各端的電氣量(電流、功率的方向等)傳送到對端并加以比較,以判斷故障是在本線路范圍內還是在本線路范圍之外,從而決定是否切斷被保護線路。

輸電線路的縱聯保護隨著所采用的通道、信號功能及其傳輸方式的不同,裝置的原理、結構、性能和適用范圍等方面都有很大的差別。
保護二次電壓切換回路故障，主要是隔離開關輔助接點檢修維護不到位，切換繼電器檢驗質量不良及切換繼電器的直流電源回路存在的問題。在投運前的驗收工作中就要嚴格對待，不滿足反措要求的必須堅決整改;在操作時做出異常情況要中止操作，報告調度，同時應認真檢查分析，弄清楚情況后，景調度統一才能繼續操作。

對于電壓切換回路，每年必須對隔離開關輔助接點，切換繼電器進行檢查，重點在接觸部分，要保證接觸良好。尤其是隔離開關輔助接點接觸不良的現象頻頻發生，對一次維護人員應有明確的規定。二次電壓回路容易出問題的一個很重要的原因名就是忽視了它的定期檢查和要求，因此必須對此有明確的規定。

按有關規程的規定對母線、引線或架空輸電線的接頭進行連接。在連接或運行中需要進行質量檢查時，應做交流接頭電阻比或直流接頭電阻比試驗，或在額定電流下做溫升試驗。

ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置

75指設備能輸出的最大額定容量，單位為kVA

25指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：25KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，中試控股開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                 GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2.高壓諧振電抗器（共3臺）：25KVA/25KV

額定工作電壓：25kV

額定工作電流：1A

額定電感量：100H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：38kg

3.激勵變：  1臺

額定容量：10kVA

輸入電壓：250V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FRC-60kV純電容式

   自身電容量：3000pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:60kV

   重量：10kg

1. 10kV/300mm2的電纜，長度 1.5km，電容量≤0.59 uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器3并

技術參數

?   輸入電源:

電壓： 220V±10%(10kW以上)

頻率： 50/60Hz

?   輸出電壓：0-250V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，中試控股操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?   強大的保護功能：ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，保護響應時間不大于5微秒，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

    一、接頭電阻比試驗
    測量電阻比的方法有交流電壓降法和直流電壓降法。
    1.直流電壓降法
   用直流法電壓降法測量接頭電阻比。取AB和CD的長度相等。測量時應先接通電流后，再接入毫伏表，這樣是為了防止毫伏表損壞，斷電源時的順序則相反。接線時為避免給測量電壓造成誤差，應使電流回路的連接線遠離電壓測量點。
    測得的接頭電阻值應不大于等長導線的電阻。并要求檔距內導線的機械強度，應不小于導線抗拉強度的90%。
(a)直流電壓降法；(b)交流電壓降法
U－、U～─直流和交流電源；T─變壓器；S─開關

 2.交流法
   交流法測量接頭電阻試驗接線。
    試驗時與接頭連接的導線截面應足夠大，連接要牢固。通電流后先用溫度計(或手觸及)檢查各接頭的發熱狀態，選其溫度較高者進行接頭過渡電阻測量。
    交流法測量的接頭過渡電阻，應按下式計算，即：
    R＝U／I      (10-15)
    式中，R——接頭過渡電阻(歐)；
          U——接頭的電壓降(伏)；
          I——通過接頭的電流(安)。
    用交流測量接頭的電阻時，由于測量回路的電感和大電流發生器繞組磁場的影響，可能引起較大的誤差，因此需提高整流型毫伏表(mV)的電壓，以減小測量誤差。
    在變電站采用交流測量接頭的過渡電阻時，可用大電流發生器作電源進行接頭試驗。測量時，采用小截面的導線作電壓引線比用大截面的導線誤差小。這是因為小截面導線的電阻大，電抗分量的影響相對較小。

 變壓器現場試驗耐壓儀在交流下測量接頭電壓降的回路中若測量引線圍繞的面積越大，則測量的過渡電阻的誤差也越大。為了減小其誤差要盡量減小測量電壓回路圍繞的面積。為此，應將測量電壓的引線紐繞。并在接頭兩側圓周的不同點進行測量，以便互相比較判斷接頭質量。
    二、接頭溫升試驗
    做接頭溫升試驗時，可接線，通入電流后，測量接頭和環境的溫度。銅、鋁導線的容許溫升為70℃和60℃。測量接頭溫度時，采用點溫計或酒精溫度計，工頻線路參數測試儀并將其測量端頭緊貼導接頭，在外面敷以石棉泥或其他絕熱保溫材料，防止脫落用耐溫帶包扎加固。
    接頭的溫升可按下式計算，即：
    △θ＝θ－θa      (10-16)
    式中，△θ——接頭溫升(℃)；
          θ——接頭實測溫度(℃)；
          θa——環境溫度。
