變壓器實驗耐壓儀有哪些

中試控股技術博士為您解答：任何縱聯保護都是依靠通信通道傳送的某種信號來判斷故障的位置是否在被保護線路內。因此信號的性質和功能在很大程度上決定了保護的性能。 信號按其性質可分為三種,即閉鎖信號、允許信號和跳閘信號。

以兩端線路為例,所謂閉鎖信號就是指“收不到這種信號是保護動作跳閘的必要條件”即當發生外部故障時,由判定為外部故障的一端保護裝置發出閉鎖信號,將兩端的保護閉鎖;而當內部故障時兩端都不發,因而也收不到閉鎖信號,保護即可動作于跳閘。

所謂允許信號是指 “收到這種信號是保護動作跳閘的必要條件”。 因此,當內部故障時,兩端保護應同時向對端發出允許信號,使保護裝置能夠動作于跳閘; 而當外部故障時,則因接近故障點端判出故障在反方向而不發允許信號,對端保護不能跳閘,本端則因判斷出故障在反方向也不能跳閘。

輸電線路測試儀跳閘信號是指 “收到這種信號是保護動作于跳閘的充要條件”。 實現這種保護時,實際上是裝設在每一端的瞬時電流速斷、距離I段或零序電流瞬時速斷等保護,當其保護范圍內部故障而動作于跳閘的同時,還向對端發出跳閘信號,可以不經過對端其他控制元件而 直接使對端的斷路器跳閘。采用這種工作方式時,兩端保護的構成比較間單,無需互相面合,但是必須要求各端發送跳閘信號保護的動作范圍小于線路全長,前內端保護動作茄圍十和應大于線路全長。前者是為了保證動作的選擇性,而后者則是為J保讓兩端保護動作范圍有交叉,在全線上任一點故障時都有一端能發出跳閘信號。

一、接地電阻試驗

隨著電力系統的發展，電網規模的擴大，各種微機設備的普遍應用，人們對接地的要求越來越高，而接地好壞的重要標準之一，就是接地裝置的接地電阻大小。 目前的各種接地電阻測量方法，主要是為了測量工頻接地電阻而采用的，是為了提高測量和計算的精度，或消除和降低測量中的干擾而出的方法。

二、回路電阻試驗

使用ETCR2000鉗形接地電阻測試儀進行回路電阻試驗。

測量時只需將測量頭卡住接地引下線即可，這時在儀器的信號線圈產生一個交流信號E，電壓E通過架空地線、桿塔、接地極及大地構成回路，產生電流I，這樣可知測量回路的電阻R。待測桿塔接地電阻Rx與R近似相等，這是因為，通常測量回路電阻有以下四個異頻線路參數測試儀儀部分組成：

①Rx待測量的桿塔接地電阻；

②RDD是大地電阻，通常遠小于1；

③R1// R2//…// Rn是該線路其余各基桿塔接地電阻并聯值，送電線路的桿塔基數一般都在一百基以上，所以并聯電阻很小，可以忽略。

④RDX是架空地線的電阻，通常小于1。所以，

R＝Rx＋RDD＋R1// R2//…// Rn＋RDX Rx

輸電線路的縱聯保護,就是用某種通信通道(簡稱通道)將輸電線路兩端或各端(對于名端線路)的保護裝置縱向連接起來,將各端的電氣量(電流、功率的方向等)傳送到對端并加以比較,以判斷故障是在本線路范圍內還是在本線路范圍之外,從而決定是否切斷被保護線路。

輸電線路的縱聯保護隨著所采用的通道、信號功能及其傳輸方式的不同,裝置的原理、結構、性能和適用范圍等方面都有很大的差別。

保護二次電壓切換回路故障，主要是隔離開關輔助接點檢修維護不到位，切換繼電器檢驗質量不良及切換繼電器的直流電源回路存在的問題。在投運前的驗收工作中就要嚴格對待，不滿足反措要求的必須堅決整改;在操作時做出異常情況要中止操作，報告調度，同時應認真檢查分析，弄清楚情況后，景調度統一才能繼續操作。

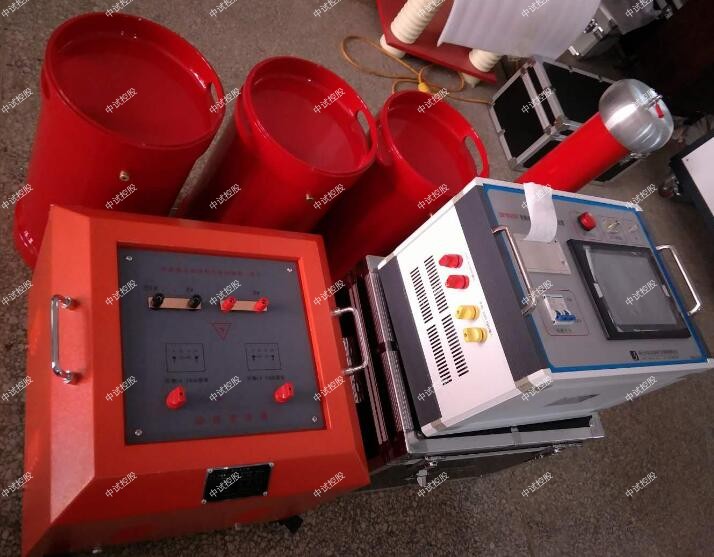

ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置

132指設備能輸出的最大額定容量，單位為kVA

54指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置技術指標

1．額定電壓：54KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．中試控股主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置設備主要配置及技術參數說明：

1. 中試控股變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2.高壓諧振電抗器（共2臺）：66KVA/27KV

額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：32H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：42kg

3.激勵變：  1臺

額定容量：10kVA

輸入電壓：250V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FRC-60kV純電容式

   自身電容量：2800pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:60kV

   重量：10kg

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.1 uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器2并

2. 20kV/70mm2的電纜，長度2km，電容量≤0.3uF試驗頻率為30-300Hz,試驗電壓36kV，電抗器2串

1、技術參數

?   輸入電源:

電壓： 220V±10%(10kW以上)

頻率： 50/60Hz

?   ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置輸出電壓：0-250V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變壓器實驗耐壓儀有哪些變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，保護響應時間不大于5微秒，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

變壓器實驗耐壓儀有哪些輸電線路測試儀對于電壓切換回路，每年必須對隔離開關輔助接點，切換繼電器進行檢查，重點在接觸部分，要保證接觸良好。尤其是隔離開關輔助接點接觸不良的現象頻頻發生，對一次維護人員應有明確的規定。二次電壓回路容易出問題的一個很重要的原因名就是忽視了它的定期檢查和要求，因此必須對此有明確的規定。

1、說到觸電問題的話其實是有明確規定的：330kv要求4米；500kv要求5米；只要距離超出4米就不會存在觸電的安全問題。

而說到輻射的話就要說說330kv下到底會不會有電磁輻射了，實際上330kv輸電線路產生的是一種極低頻率的電磁場，其能量非常小，其輻射性質較弱，對周圍電磁環境影響基本可以忽略不計；

2.在超高壓輸電系統運行過程中，輸電線路將承受操作沖擊、故障沖擊、雷電沖擊等引起的過電壓，當線路過電壓超過絕緣子的「閃絡電壓」時，絕緣子被擊穿發生放電，但是不會發射x射線。
