高壓實驗變壓器耐壓儀

中試控股技術博士為您解答：電力電纜和架空輸電線路比較，有下列特點
運行可靠。由于電力電纜常敷設于地下，不受外力破壞，故發生故障的機會較少。
供電安全

高壓實驗變壓器耐壓儀因不架設桿塔，可節約鋼材。

異頻線路參數測試儀電力電纜的充電功率，有助于提高功率因數。

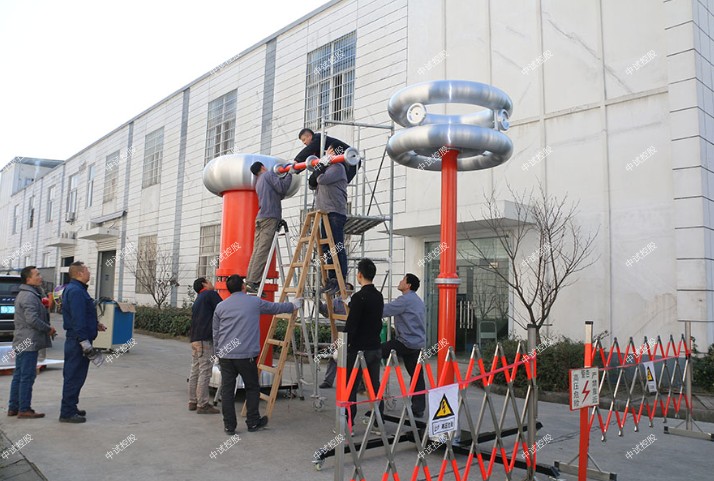

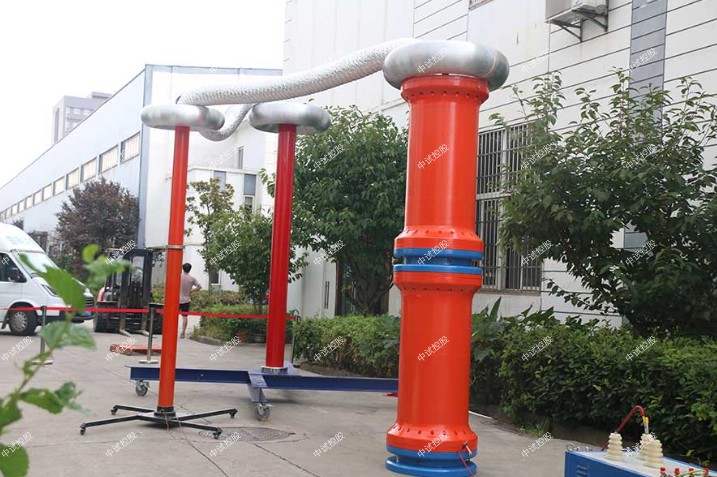

ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置

270指設備能輸出的最大額定容量，單位為kVA

108指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-270kVA/108kV變頻諧振試驗裝置技術指標

1．額定電壓：108KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

128kV-滿足110kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

95kV-滿足110kV變壓器中性點交流耐壓試驗

2．ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．中試控股裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6.  水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％

13．ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：15kVA；

輸入電壓：380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2. 中試控股高壓諧振電抗器（共4臺）：67.5KVA/27KV

額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：46H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：48kg

3.激勵變1臺：

額定容量：15kVA

輸入電壓：500V

輸出電壓：2/4kV，

4.電容分壓器一臺：110kV純電容式

   自身電容量：2000pF

   工作頻率：30～300Hz

分壓比：1000:1

   不確定度：1.5%

   額定電壓:110kV

   重量：10kg

激勵變壓器接線用法：

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；

用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；

用于110kV電纜的耐壓裝置，110kV電纜的耐壓，ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置激勵變高電壓輸出部分和電抗器之間連接，中試控股一般接電壓高端比如5-6kV；

激勵變壓器接線用法：

用于10kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接3/4kV；

用于20kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4/5kV；

用于27.5kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如6/7kV；

激勵變壓器接線用法：

用于10kV變壓器的耐壓裝置，中試控股激勵變高電壓輸出部分和電抗器之間連接，一般接2kV；

用于35kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4kV；

用于110kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5kV；

ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置技術參數

u   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

u   輸出電壓：0-500V；

u   輸出波形：正弦波

u   頻率調節范圍：30-300Hz

u   頻率分辨率：0.01Hz

u   頻率穩定度：0.1%

u   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

u   電壓分辨率：0.1kV

u   電壓測量精度：1.5%

u   電壓步進值： 1%，0.1%，0.01%

u   運行連續工作時間：60分鐘

高壓輸電線路上避雷器導通如何檢測

  中試控股高壓輸電線路上的避雷線與鐵塔一般是采用絕緣子絕緣的，這是為了讓避雷線能夠作為電力遠動通道。由于避雷線的絕緣水平遠遠低于電路的絕緣水平，當有雷電波侵入時，從而起到避雷的作用。在高壓鐵塔上會安裝相應的接地引下線，輸電線路的每一個鐵塔都應當有接地導通。

  高壓輸電線路上，絕緣子的絕緣需有足夠的絕緣水平。從避雷線到地面。需要安裝上導通引下線。將雷擊的高電壓引人地面，進行接地處理。

  中試控股導通的檢查所需設備：

  1，接地引下線導通測試儀一臺

  2，測試線（保障測試線長度，一般為50M）

  3，絕緣手套，絕緣靴

  4，安全帽

高壓實驗變壓器耐壓儀電纜故障的測試是基于電波在傳輸線中的傳輸時遇到線路阻抗不均勻而產生反向的原理。

根據傳輸線理論，每條線路都有其一定的特性阻抗Zc，它由線路的結構決定，而與線路的長度無關。在均勻傳輸線路上，任一點的輸入阻抗等于特性阻抗，若終端所接負載等于特性阻抗，線路發送的電流波或電壓波沿線傳送，到達終端被負載全部吸收而無反向。異頻線路參數測試儀當線路上任一點阻抗不等于Zc時，電波在該點將產生全反射或部分反射。反射的大小和極性可用反射系數P表示，其關系式如下：

式中：Zc為傳輸線的特性阻抗

Zo為傳輸線反射點的阻抗

（1）當線路無故障時，Zo＝Zc，P＝0，無反射。

（2）當線路發生斷線故障時，Zo＝∞，P＝1，線路發生全反射，且反射波與入射波極性相同。

（3）當線路發生短路時，Zo＝1，P＝－1，線路發生負的全反射，反射波與入射波相性相反。

 1，低壓脈沖法（簡稱脈沖法）

當線路輸入一個脈沖電波時，該脈沖便以速度V沿線路傳輸，當行Lx距離遇到故障點后被反射折回輸入端，其往返時間為T，則可表示為：

V為電波在線路中的傳播速度，與線路一次參數有關，對每種線路它是一個固定值，可通過計算和儀器實測得到。
