10kV高壓試驗設備

中試控股技術博士為您解答：選用試驗變壓器時要考慮以下兩點：

（1）電壓

根據被試品的試驗電壓，選用具有適合電壓的試驗變壓器。要檢查試驗變壓器所需低壓側電壓是否與現場電源電壓、調壓器相配。試驗電壓較高時，可采用多級串接式試驗變壓器

在電力系統中，電網參數的不利組合及其他原因，都可能引起系統中電磁能量的瞬間突變，形成諧振過電壓。變電站電力調試設備諧振過電壓分為線性過電壓和非線性過電壓（也稱鐵磁諧振過電壓）兩種。當諧振發生時，其電壓幅值高、變化速度快、持續時間長，輕則影響設備的安全穩定運行；

10kV高壓試驗設備在物理學里，有一個概念叫共振：當策動力的頻率和系統的固有頻率相等時，系統受迫振動的振幅大，這種現象叫共振。

電路里的諧振其實也是這個意思：當電路中激勵的頻率等于電路的固有頻率時，中試控股電路的電磁振蕩的振幅也將達到峰值。實際上，共振和諧振表達的是同一種現象。這種具有相同實質的現象在不同的領域里有不同的叫法而已。

試驗控制箱式高壓試驗變壓器的配套設備，變電站電力調試設備是用于試驗變壓器的配套設備，主要用于試驗變壓器的調壓控制，其工作原理是通過調整自耦調壓器的輸出電壓，實現試驗變壓器額定范圍內的工作電壓調節。

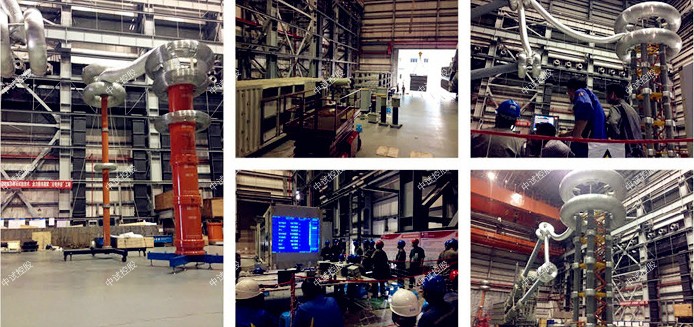

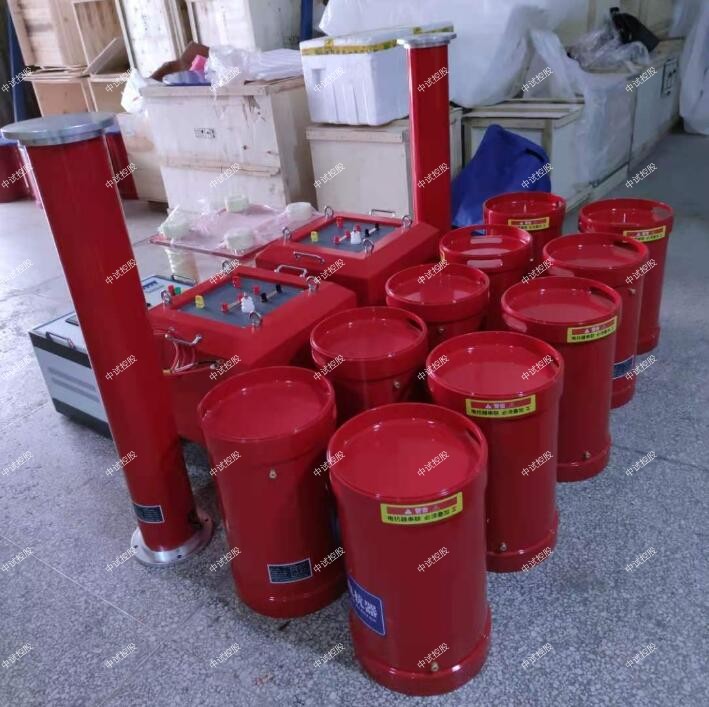

ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置

技術方案

適合的被試品：電纜、變壓器、開關、開關柜、絕緣子、母線等。

適用范圍

1．10kV/300mm2電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓試驗

3. 滿足35kV變電站變壓器、配電設備交流耐壓試驗

4．35kV/300mm2電纜0.5km，電容量≤0.099μF，試驗頻率為30-300Hz,試驗電壓52kV。

一、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置中試控股系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

  2、額定容量：  108KVA；

  3、輸出電壓：     80KV，

  4、輸出電流：    1.5A，  3A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

二、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  三、系統配置及具體參數

1、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置變頻控制電源10KW                1臺

a) 中試控股變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重  量： 16Kg

2、 勵磁變壓器8KVA            1臺

a) 額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；4KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    55Kg ;

3、高壓電抗器 DK-54/36        2臺

a) 額定容量：   54KVA

b) 額定電壓：  36KV

c) 額定電流：  1.5A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-80/0.006                1臺

a) 額定電壓：    80KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

10kV高壓試驗設備串聯諧振逆變器在換流時，晶閘管是自然關斷的，關斷前其電流已逐漸減小到零，因而關斷時間短，損耗小。

中試控股并聯諧振逆變器在換流時，晶閘管是在全電流運行中被強迫關斷的，電流被迫降至零以后還需加一段反壓時間，因而關斷時間較長。

變電所電氣設備試驗設備串聯諧振逆變器的晶閘管所需承受的電壓較低，用380v電網供電時，采用1200v的晶閘管就行。并聯諧振逆變器的晶閘管所需承受的電壓高，其值隨功率因數角φ增大，而迅速增加。

此保護電阻的取值一般為0.1Ω/V~0.5Ω/V，并應有足夠的熱容量和長度。該電阻阻值不宜超過30kΩ，否則會引起正常工作時回路產生較大的壓降和功耗。

中試控股接地線應采用帶有接地夾子的臨時接地線。

接地線應采用4mm2及以上的多股導線或外覆透明絕緣層的銅質軟導線。

這只有在電感和電容同時存在時，上述條件才能滿足。又上式克制電路發生諧振的角頻率ω0和頻率f0為：ω0=1/√（LC） f0=1/2π√（LC）

可以看出，LC串聯電路的諧振頻率只有1個，而且，僅與電路中L、C有關，與電阻R無關。ω0（或f0）稱為電路的固有頻率。因此，只有當輸入信號U的頻率與電路的固有頻率相同時，才能在電路中激起諧振。
