35kv電纜耐壓試驗儀

10kv電纜耐壓試驗儀電氣設備接頭發熱分析及防范措施

一、變電設備常見發熱接頭及后果

新設備在電力系統的廣泛應用，使設備的安全運行水平得到大大提升，但設備之間連接的接頭部位并沒有發生改變，設備接頭發熱部位及后果：

1.主變壓器內部引出線與將內螺桿的接觸處——由于主變壓器內部引出線與將軍帽的連接部位在設備出廠時沒有擰緊或運輸、運行中的振動造成接頭處松動發熱，嚴重影響主變的安全運行。在主變運行中用遠紅外成像檢測發現設備

發熱部位并解體處理后再次用遠紅外熱成像檢測接觸良好

2.螺栓式線夾與導線的接觸處——一方面螺栓式線夾與導線的接觸面積較小，受螺栓壓接均勻程度影響和戶外較為惡劣的運行條件，鋼芯鋁絞線與設備線夾的連接處縫隙較大，在風霜雪雨、日照、日夜溫差以及自身磁場的共同作用下，加速了接觸面的氧化和結垢程度，最后導致了發熱;另一方面是安裝時由于人員責任心不到位，接觸面沒有處理干凈或線夾上的螺絲沒有平衡擰緊，長期發熱將造成與螺栓連接的導線被燒斷，影響設備的安全對用戶的可靠供電，如圖3;

3.電容器鋁排與軟連接的連接處——電容器鋁排與軟連接的連接處，由于安裝時接觸面處理不平整或沒有擰緊，再加上室外惡劣的運行條件和電容器較大的無功電流，加速了接觸面的氧化，導致發熱，長期發熱，造成引流線被燒斷，對設備安全運行造成嚴重危害，如圖4;

4. GW4-110/35隔離開關觸指接觸處——此型號隔離開關觸指之間是靠彈簧壓力接觸緊密的，但隨著運行時間的延長，彈簧本身氧化，有效直徑變小，彈簧倔強系數變小;彈簧長期受壓疲勞，失去彈性。彈簧的變化最終會導致觸指之間接觸不緊密而發熱。此類缺陷出現要盡快停電處理，以免發生事故;

除以上部位以外，設備之間連接的線夾、設備本身各接觸部位如果處理不符合質量要求，也會出現發熱等缺陷。

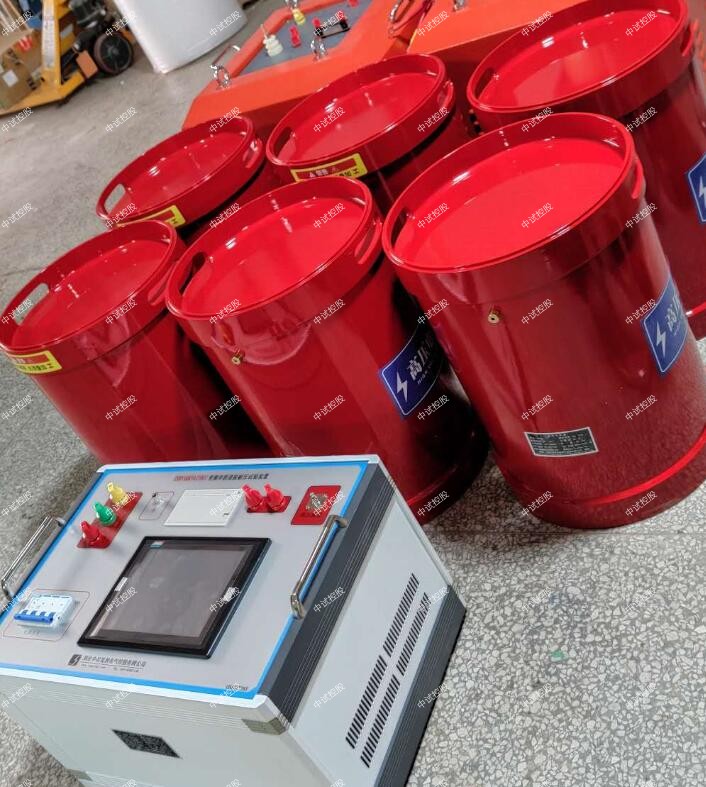

ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.12 uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓30kV。

二、系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

2、額定容量：  132KVA；

3、輸出電壓：     22KV，

4、輸出電流：     2A，6A

5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍:     30～300Hz ；

9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的國家標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<中試控股電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  45A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 16Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量:    10KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止穿。

  h) 重   量：    50Kg ;

3、高壓電抗器 DK-44/22        3臺

a) 額定容量：  44KVA

b) 額定電壓：   22KV

c) 額定電流：6A

e) 品質因素：  Q≥30

f) 結    構： 干式；

    g)  重    量： 50Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-30/0.006                1臺

a) 額定電壓：    30KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

二、變電設備接頭發熱缺陷現場處理

由于設備接頭接觸不良不能直接觀察到，因此結合現場工作經驗，檢修人員總結出了處理不同發熱缺陷所采取檢查手段及預防措施，在處理設備發熱缺陷中起到了技術支撐作用，為發熱缺陷的有效處理提供了判別的依據。

1.遠紅外檢測技術在主變壓器內部引出線與將軍帽內螺桿的接觸處發熱中的應用-——處理前在主變運行條件下，用遠紅外儀器觀察發熱點成像，然后，解體發熱設備，檢查發熱部位并進行仔細的清洗處理，軍帽內螺桿要上到位;處理后主變投運帶正常負荷要再次荷時用遠紅外儀器觀察發熱點成像點溫度，如圖5。

2.35kv電纜耐壓試驗儀在螺栓式線夾與導線接觸處發熱

處理中的應用——此類線夾發熱缺陷比較常見。停電按照要求工序處理接觸面后要用回路電阻測試儀進行導電部位全部或分段的接觸電阻測量(在新設備安裝過程中也可以用此方法判斷設備接觸部位是否良好)。某10kV線路側刀閘A相螺栓式線夾發熱處理前后的回阻測試數據如下：

處理后的線路側線夾帶負荷以后，三相溫度一致，滿足設備安全運行要求。

3.35kv電纜耐壓試驗儀在電容器鋁排與放電線圈連接部位發熱處理中的應用——在處理設備發熱部位之前，首先測量并記錄檢修前接觸電阻。然后將發熱接觸部位打開，處理氧化面并涂導電膏后，再測試接觸電阻，從接觸電阻變化可以判斷接觸面的處理情況。某10kV電容器鋁排軟連接部位發熱，接觸部位電阻測試數據。
