中試控股技術研究院魯工為您講解：50KV油浸試驗變壓器

ZSYD(JZ)工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

參考標準：DL/T 474.4-2018

簡易讀懂：工頻耐壓試驗裝置可以做什么?

工頻耐壓成套裝置：工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

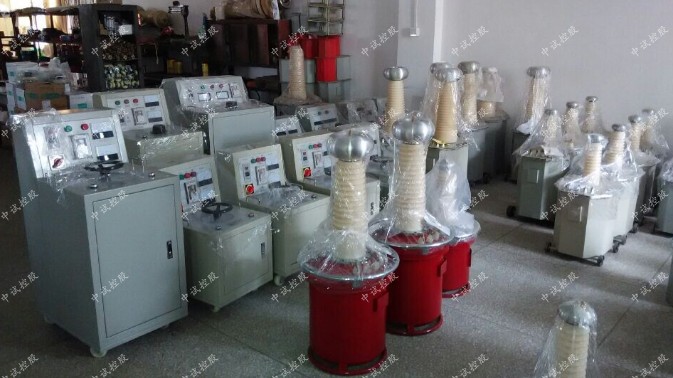

ZSYDJ-30kVA/50kV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
高壓試驗變壓器參數：
容量：30KVA
輸入電壓：AC400V  50Hz
輸入電流：75A
輸出電壓：AC50KV
輸出電流：AC600mA
控制臺參數：
容量:30KVA
輸入電壓:AC380V 50Hz
輸入電流:78A
輸出電壓:0～430V
輸出電流:0～70A

ZSYDJ-10KVA/150KV高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC400V  50Hz
輸入電流：25A
輸出電壓：AC150KV
輸出電流：AC66.6mA
控制臺主要參數：
容量:20KVA
輸入電壓:AC380V 50Hz
輸入電流:52.6A
輸出電壓:0～430V
輸出電流:0～50A

使用方法

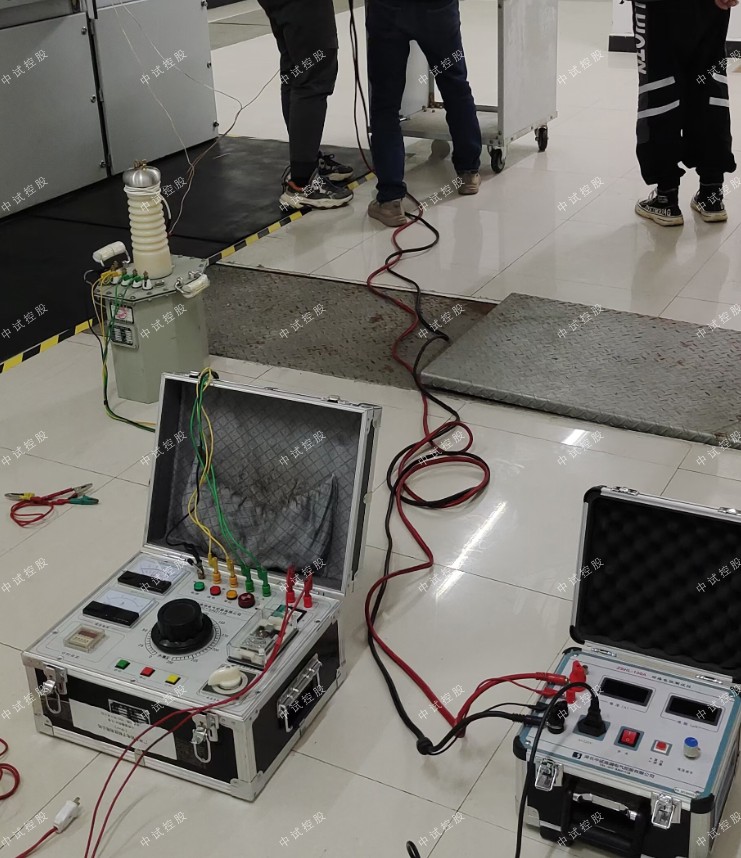

a) 按照試驗要求將操作臺、變壓器、被試品連接好。
b) 接上電源，綠燈（8）、黃燈（5）亮，如果黃燈不亮，可將調壓器手柄（4）逆時針旋到零位，直到黃燈亮，表示可進行試驗操作。
c) 按照被試品正常試驗所需電流大小和耐壓時間，選定電流倍率轉換/切除開關（12）的位置并設定好過流繼電器（14）、時間繼電器（10）的動作值。（變壓器）過流動作設定值=過流繼電器刻度盤讀數×10×K。，其中K為電流倍率轉換/切除開關的狀態值，分別為1，2，OFF，開關處于×1、×2位置的K值分別為1、2，切除（OFF）位置為+∞（切除過流保護，一般不使用該檔，只有在做沖擊試驗時才使用該檔）。
d) 以上所有工作完成后，表示可以送電操作。按下啟動按鈕（3），紅燈亮綠燈滅，一次主回路吸合，調壓器受電。順時針旋動調壓器手柄開始升壓。此時黃燈滅。密切注意電壓表（9）的指示，當升到被試品的耐壓值時，按下計時按鈕（2）開始耐壓計時并注意被試品的情況。
e) 當耐壓計時到時，操作臺自動聲光報警。應立即逆時針旋轉調壓器手柄至零位，按下停止按鈕和計時按鈕，綠燈和黃燈亮和紅燈滅。試驗即告完畢。
f) 在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過流時，過流繼電器（14）動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。
6,高壓可輸出交流和直流，短路桿接入時，輸出交流；短路桿擰出拿下時，輸出直流。

工頻耐壓試驗裝置選型表如下：

根據部頒標準定，我國試驗變壓器的電壓等級有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

工頻耐壓試驗裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。
