電容器耐壓試驗裝置（源頭大廠）
時間：2023-02-22
中試控股技術研究院魯工為您講解：電容器耐壓試驗裝置（源頭大廠）
ZSYD(JZ)工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
參考標準：DL/T 474.4-2018
簡易讀懂：工頻耐壓試驗裝置可以做什么?

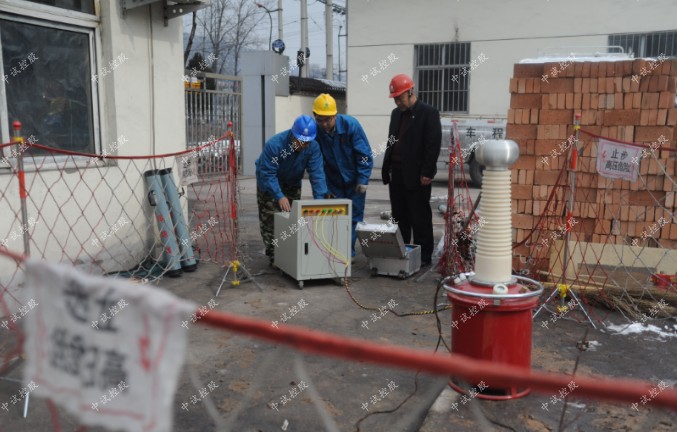

工頻耐壓成套裝置：工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSYD(JZ)-20KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
高壓試驗變壓器參數：
容量：20KVA
輸入電壓：AC400V 50Hz
輸入電流：50A
輸出電壓：AC50KV DC 70kV
輸出電流：AC400mA DC200mA
尺寸:285mm X 440mm X 820mm
重量：95KG
控制臺參數：
容量:20KVA
輸入電壓:AC380V 50Hz
輸入電流:52.6A
輸出電壓:0～430V
輸出電流:0～50A
尺寸:350mm X 410mm X 830mm
重量：67KG
工頻耐壓試驗裝置選型表如下：
根據部頒標準定，我國試驗變壓器的電壓等級有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等
工頻耐壓試驗裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。
中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。
中試控股踐行“精細制造，深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
SF6氣體本身的絕緣和滅弧屬性，所以這種類型試驗變壓器即便在高壓條件下，也沒有舉報放電的可能，這就保證了試驗結果
的準確性。中試控股 但是，如果SF6氣體在試驗變壓器中的不當使用導致大量揮發，要對試驗變壓器產生氣體會很麻煩，一
般需要送回原生產廠家進行處理。

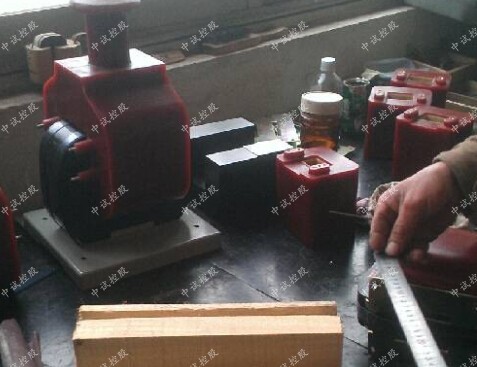

干式試驗變壓器是一種新型的線圈環氧樹脂真空澆注和CD磁芯技術。它的基本工作原理是：當輸入電壓為200V，利用電磁感
應原理根據需要改變輸入電壓時，輸出高壓可由零電壓連續調節到額定值。由于是一體成型，因此如果內部損壞是無法維修
的，而且由于比較重，移動比較困難。
看起來無論是油浸式、充氣式、還是干式，這三種試驗變壓器都有各自的優缺點，電力工作者在選擇的時候，可以根據自身
的實際情況來選擇哦。
1，干式試驗變壓器試驗前，應將試驗變壓器的高壓尾“ ┻ ”端可靠接地，否則將危及人身與設備的安全。
2，干式試驗變壓器操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。
3，按接線圖接線。
4，準備工作和安全措施就緒，空試一次設備。
5，接上被試品。
6，合上電源，控制箱(臺)電源指示燈亮。
7，按下合閘按鈕，合閘指示燈亮。
8，順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。
9，持續規定耐壓時間并注視電流表及被試品。
10，耐壓時間到，注視kV表并迅速將調壓器回零。
11，用放電棒經電阻放電，然后直接接地放電。
12，高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次(相)試驗終止。
增值服務
- 三年質保,一年包換,三個月試用
