中試控股技術研究院魯工為您講解：整流變壓器(變比/組別/極性/角度)檢測儀（0.9～10000）

ZSBC-VI 變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：變壓器變比測試儀可以做什么?

變壓器變比測試儀：用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗；完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測；測試主變并列運行狀態的變比測試儀。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBC-VI 變壓器變比測試儀采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。
儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

抗振性好：軍品接插件的使用增強了抗振性能。

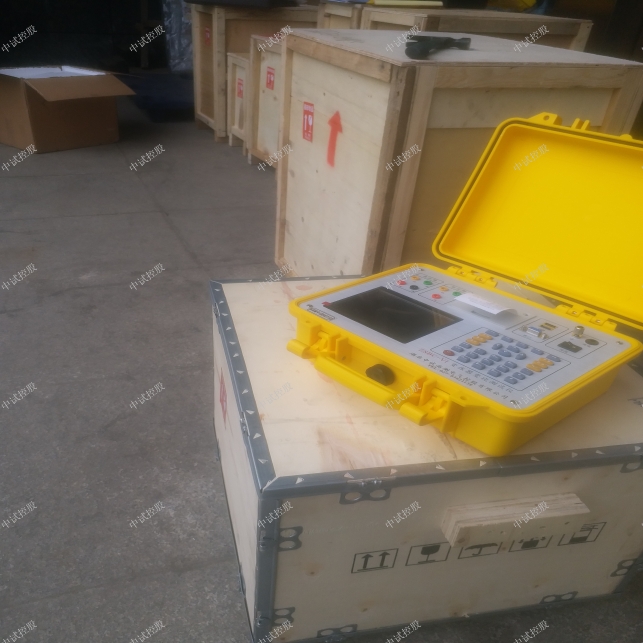

ZSBC-VI 變壓器變比測試儀采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。
革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。
本儀器所用的測試源是數字合成的標準正弦數字源，失真度小，不受工作電源的影響。

獨家首創可以以內置充電電池做為工作電源，現場不用尋找工作電源。（選配功能）
首次在變比測量中引入測量相角的概念，能測量高壓側與低壓側任意角度的相角。
能進行主變并列運行測試，真正實現變壓器并列運行參數的檢測。
攜帶方便：體積小，重量輕。

ZSBC-VI 變壓器變比測試儀（內置充電電池）用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗。
根據IEC及國家有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）測試主變并列運行狀態的變比測試儀；從根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

ZSBC-VI 變壓器變比測試儀參數
1、變比測量范圍：0.8~10000。
2、測量速度快：8秒完成三相測試。
3、測量精度: 高壓側電壓的測量精度0.05%
      低壓側電壓的測量精度0.1%
      變比測量精度 0.1%
4、攜帶方便、適合野外作業。
5、工作電源：AC220V ±10%  DC12.6V
6、重量：3Kg

變壓器變比測試儀相關面板圖如下：

ZSBC-VI 變壓器變比測試儀注意事項
1．在測量前要確保被測設備處于停電狀態，各測試端子不能接地。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．充電時最好使用有地線的電源插座。
5．不能在過量限的情況下工作。
根據IEC及國家有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能臺式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行全盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號，同時能準確測量相角）的變比測試儀；能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術非常先進，測試項目非常完善，測量參數全面的變比測試儀。

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障

變壓器變比測試儀：根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

中試控股變壓器變比測試儀可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角。

中試控股踐行“精細制造，深耕技術”產出變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

產品簡介

   用變比電橋測量變壓器的變比，操作過程繁瑣，測量范圍狹窄，已經不適應現代測量的快節奏、高效率的要求。為此，我公司采用現代電子技術，研制出了新一代《四級承試資質》全自動變比組別測試儀。它體積小，重量輕，精度高，穩定性好。它采用了大屏幕漢字顯示、菜單操作，界面友好。變比組別可一次測完。《四級承試資質》全自動變比組別測試儀是電力工業部門的理想測試儀器。

主要功能及特點

1．自動測量接線組別。

2．自動進行組別變換。

3．自動切換相序。

4．自動切換量程。

5．自動校表。

6．輸入標準變比后，能自動計算出相對誤差。

7. 一次測量完成，自動切斷試驗電壓 。

8. 設置數據,測量結果自動保存，可查看以前數據。

9. 測量有載變壓器,只輸入一次變比。

三、主要技術指標

1．變比測量范圍： 1—10000

2．組別：1—12點

3．精度: 1-1000 0.2 級   1000-10000 0.5級

4. 電源：AC220V ±10%，50HZ

5．使用環境溫度：-5℃ ─ 40℃

6．使用環境濕度：＜85%

7. 體積：430×320×215mm3

8. 重量：8Kg

測量：

a、三相連續：按<三相連續>鍵，鍵燈亮，按<開始>鍵，鍵燈亮，儀器開始測量，并自動進入記錄狀態，每測完一相，發出提示音，進入下一相測量，全部完成后，自動停止。

b、單相：按<AB>鍵，鍵燈亮，按<開始>鍵，鍵燈亮，儀器開始測量待誤差顯示穩定后，記下該數據，按<停止>鍵，鍵燈亮，完成AB相的測試。同樣完成BC、CA相的測量。

打印

如需打印，必須在測量操作前按記錄鍵，鍵燈亮，儀器進入自動記錄狀態，自動記錄以后每次測量操作的數據，切斷電源，如果用三相連續功能進行測量，儀器自動記錄，測量前無需按<記錄>鍵。

按打印鍵，屏幕顯示“正在打印”，稍候屏幕顯示“打印完畢”即可完成打印。如在打印過程中按任意鍵，屏幕顯示“中止打印”，即可中途退出打印。如果內存中沒有數據，按打印鍵，則打印鍵燈和記錄鍵燈同時閃爍，屏幕顯示“內存空”不能打印。

當然，如果以前試驗數據不用保留，則在測量操作前清除數據。按<清除內存>鍵，如內存已空，則清除內存鍵燈和記錄鍵燈同時閃爍，屏幕顯示“內存已空”，如內存未空，則屏幕顯示“清內存嗎？”，再按清除內存鍵，則清除內存，屏幕顯示“內存已空”，如按其他鍵，則中止清除內存，屏幕顯示“中止清內存”。內存已滿時，<打印>和<清除內存>鍵燈閃爍提示，連續按兩下<清除內存>鍵，可以清除舊數據。
