中試控股技術研究院魯工為您講解：移相變全自動變比組別測試儀

ZSBC-9900三卷變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：ZSBC-9900三卷變壓器變比測試儀可以做什么?

三卷變壓器變比測試：能適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、平衡變、斯科特及逆斯科特變壓器），是國內變比測試中技術非常先進，測試項目非常完善，測量參數全面的變比測試儀。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

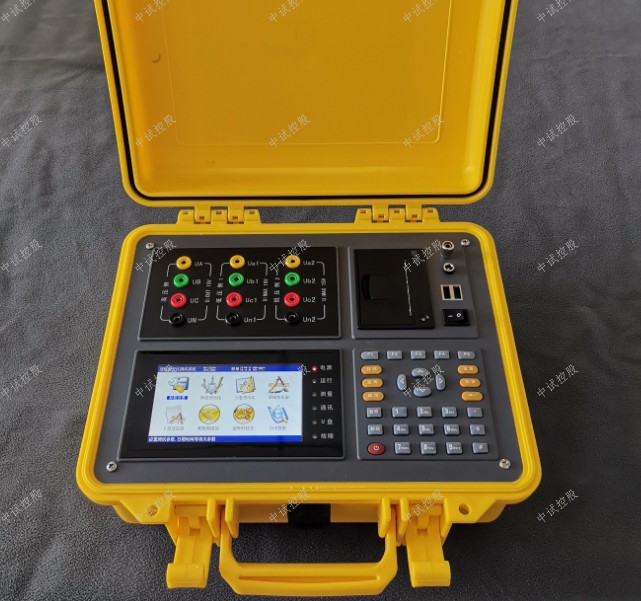

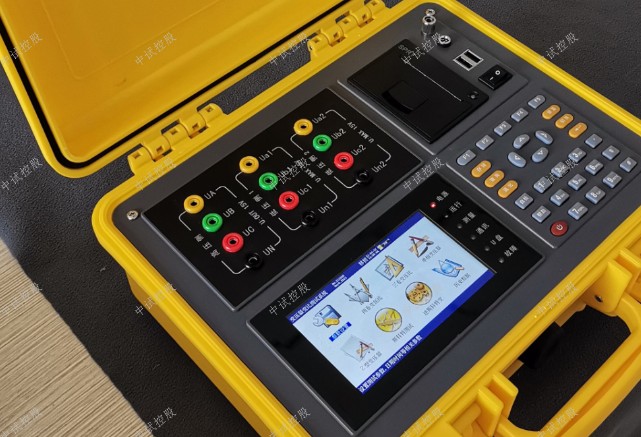

ZSBC-9900三卷變壓器變比測試儀
一、簡介
儀器能適應各種大中小型變壓器變比測試的需要
參考標準：DL/T 963-2005
根據IEC及國家有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行全盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號，同時能準確測量相角）的變比測試儀；具備兩套低壓繞組測量電路，可同時測量三卷變的高壓/中壓、高壓/低壓變比值和夾角（對于三卷變一次接線即可完成對各繞組間各分接檔位變比的測試，工作效率大大的提高）；能適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、平衡變、斯科特及逆斯科特變壓器），是國內變比測試中技術非常先進，測試項目非常完善，測量參數全面的變比測試儀。
儀器內置大容量鋰離子充電電池，無需外接電源即可進行測試，現場方便易用。
儀器具備完善的保護功能，輸出測試源自動探測負載電流并做出相應的保護，停止測試并給出提示，不會因外部測試回路負載過重或短路造成儀器的損壞。
儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易用。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，通過U盤將結果轉存至計算機，生產報表、打印，實現微機化管理。
儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。
二、ZSBC-9900三卷變壓器變比測試儀功能特點
1、對各種類型的單、三相變壓器進行變比和連接組號的測試。
2、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。
3、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性、相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號（0-11等同于1-12）。

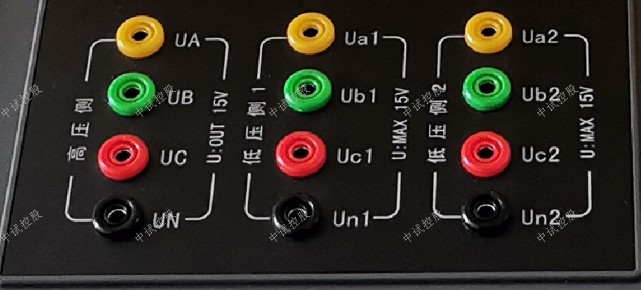

4、新增雙低壓測量通道功能，一次測試即可對三卷變壓器實現高壓/中壓、高壓/低壓兩組數據同時測量出結果，效率提高一倍，非常適合工作量大，任務繁重的情況（對于多分接檔位的變壓器尤其適合）。
5、相角測量功能：準確測量高、低壓側之間的相位角（0-360°），可以對非整點的變壓器進行變比和角度的測量。
6、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。
7、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。
8、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
9、抗振性好：軍品接插件的使用增強了抗振性能。

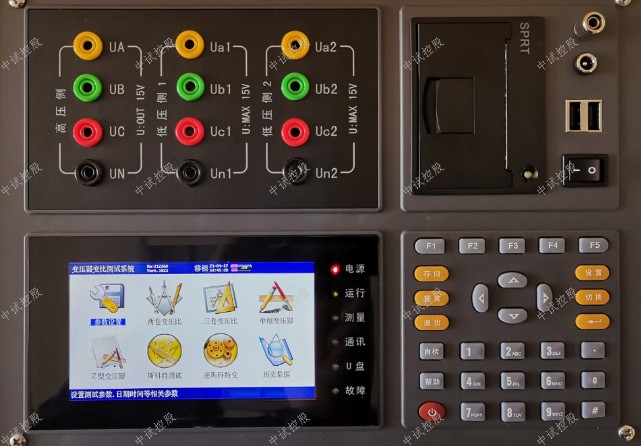

10、采用5寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。
11、儀器自帶熱敏式高速微型打印機，隨時將測試結果打印留存。
12、攜帶方便：體積小，重量輕。
13、內部配備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。
三、ZSBC-9900三卷變壓器變比測試儀技術指標
1、變比測量范圍：0.9~10000
2、測量速度：5秒內完成單相變測試，10秒內完成三相變測試
3、測量精度: 高壓側電壓的測量精度0.05%
低壓側電壓的測量精度0.1%
相角分辨率：0.01°
相角測量精度：0.1°
變比分辨率：0.0001
變比測量精度 0.1%（0.9－200），0.2%（200－2000），0.3%（2000－10000）
4、測試輸出電壓：三相5-20V自適應
5、攜帶方便、適合野外作業
6、外形尺寸：320×240×130
7、重量：2.3Kg

根據IEC及國家有關標準規定：在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。

三卷變壓器變比測試儀：具備完善的保護功能，輸出測試源自動探測負載電流并做出相應的保護，停止測試并給出提示，不會因外部測試回路負載過重或短路造成儀器的損壞。

中試控股三卷變壓器變比測試儀可同時測量三卷變的高壓/中壓、高壓/低壓變比值和夾角測試。

中試控股踐行“精細制造，深耕技術”產出三卷變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

計量變比錯誤

例如：某工廠，三相四線電表運行一段時間后，經計量人員開箱檢查發現三相電流互感器變比不一致，經查A相電流互感器為300/5，B相電流互感器為300/5，C相電流互感器為200/5，收費變比（正確變比）為300/5，在此期間電能表走字600kWh，由于電流互感器鋁制銘牌上的電流變比“300/5”和“200/5”是用刻的，“3”和“2”模糊，比較難辨別，所以C相電流互感器用錯變比。

原計算方法

假設三相負載基本平衡，把電能表分解開來看，每一相都用三相四線電能表里與其對應的一個原件來測量其消耗的電能，利用更正系數法先求，錯誤功率P’，然后用更正系數法求解。

∵P’=U1I1cosΦ×〔÷〕+ U2I2cosΦ×〔÷〕+ U3I3cosΦ×〔÷〕 = UIcosΦ

又因為正確功率：P正=3 UIcosΦ

∴G= =6/7

所以應退客戶電量：△W=600×(1-0.8571) ×（300/5）=5142.85 kWh

新計算方法

現在換個角度：假設三相負載基本平衡，設正確電量為1，那么電能表里頭的每個原件相當于只計量總電量的。若每相變比正確的比例1=++；以此類推，錯誤電量的比例=（正確變比/錯誤變比）+（正確變比/錯誤變比）+×（正確變比/錯誤變比），如果該相電流變比正確則“×1”不變（正確變比/正確變比=1）；如果三相都錯，則“×”，如有TA反接，則只要在其前面加“負號（-）”。

令錯誤電量的比例為g，則：

g=×+×+×

=×+×+×=

G更正系數為： ∴G== =

∴△W=600×(1-0.8571) ×=5142.85（kWh）

∴電能計量部門應向用戶退5142.85kWh的電量。

兩種方法均能算出錯誤電量且結果相等，但是，舊方法計算較為繁瑣，新方法計算較為簡單。盡管目前有許多計量軟件功能很強大，許多電量追補都可以用軟件完成計算，減少人工計算的時間，但是作為計量人員，不但要會用軟件計算，還要懂得其中的計算原理，這樣才是一個合格的計量人員。
