中試控股技術研究院魯工為您講解：手持式變比儀

ZSBC-9400 手持式變壓器變比測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBC-9400 手持式變壓器變比測試儀可以做什么?

手持式變壓器變比測試儀：防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能手持式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測

（不知道被測變壓器的任何銘牌參數的情況下準確測量變比值和組號，同時能準確測量相角）的手持式變比測試儀；

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBC-9400 手持式變壓器變比測試儀功能特點
1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。
2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號（0-11等同于1-12）。

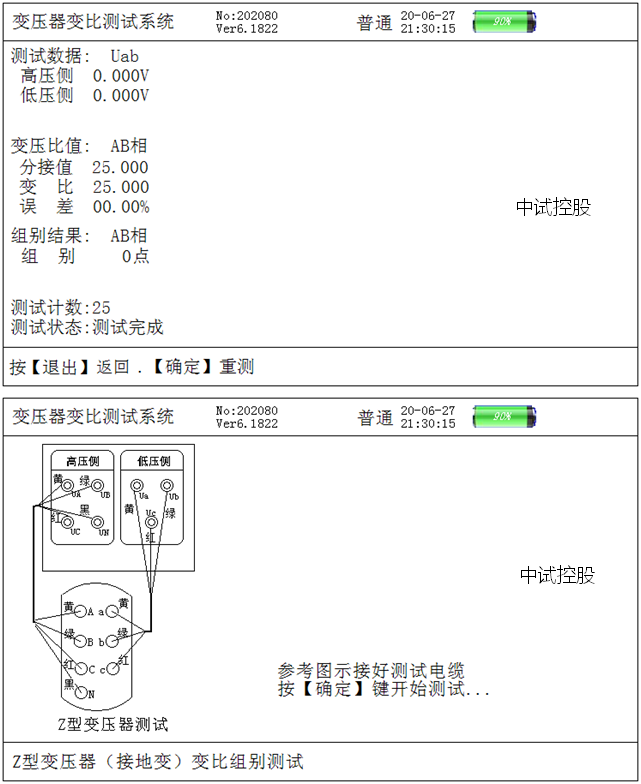

3、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。
4、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。
5、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
6、同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。
7、抗振性好：軍品接插件的使用增強了抗振性能。
8、采用5寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。
9、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。

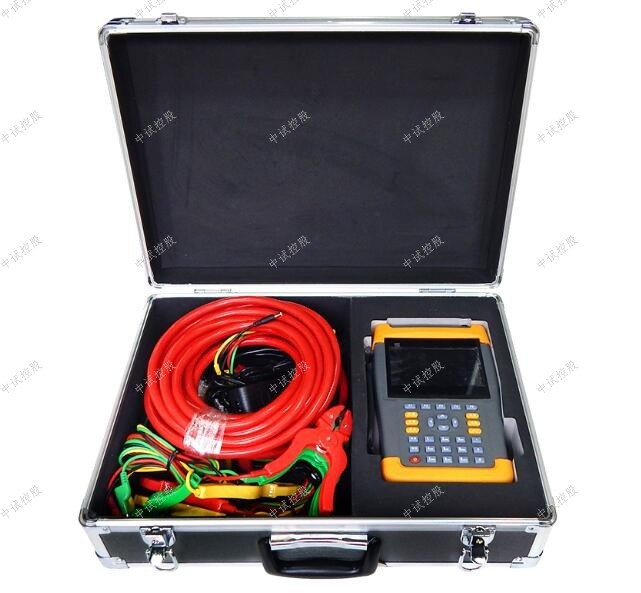

10、攜帶方便：體積小，重量輕。
11、內部配備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。

ZSBC-9400 手持式變壓器變比測試儀參數
1、變比測量范圍：0.8~10000。
2、測量速度快：10秒內完成三相測試。
3、測量精度: 高壓側電壓的測量精度0.05%
低壓側電壓的測量精度0.1%
相角測量精度：0.1°
變比測量精度：0.1%
4、攜帶方便、適合野外作業。
5、重量：3Kg
單相變比的測試方法
單相變壓器變比的測量僅限于單相變壓的變比和極性測試，通常只需要在高壓側和低壓側分別接入低壓側的a，x和高壓側的A，X即可，然后打開變比組別測試的電源開關，在參數設置頁選擇變壓器的類型為單相變壓器，選擇測試即可，測試完成之后讀取對應的變比值即可。
三相變壓器的變比測試

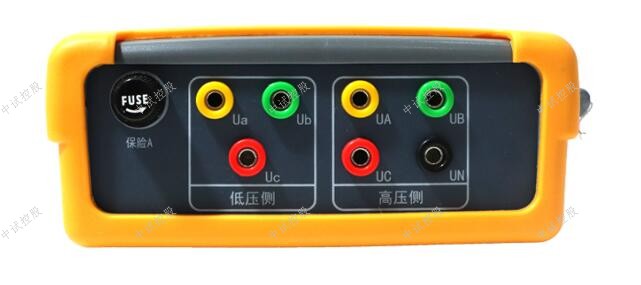

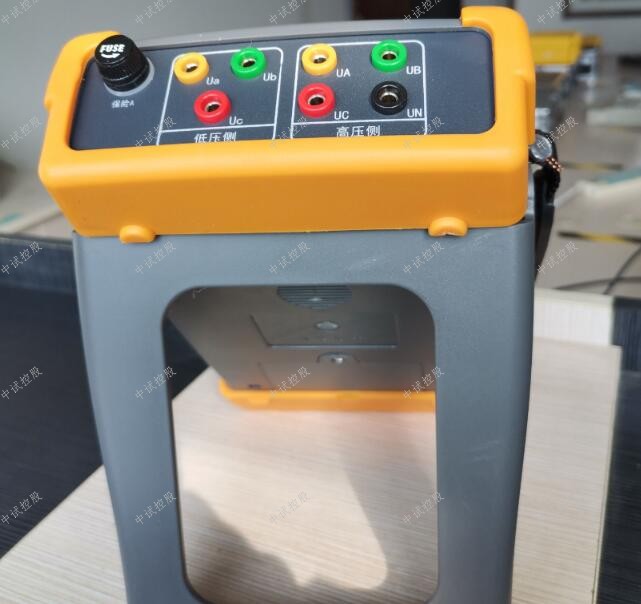

三相變壓器的變比測試是比較常見的，它是在高壓側ABC和低壓側abc分別引入變比測試儀高壓側的黃綠紅和低壓側的黃綠紅，同樣打開測試儀的電源開關，在設置界面選擇三相變壓器，然后設置變壓器的連接類型（可參考變壓器名牌），輸入標準變比值，選擇開始測試即可，試驗完成之后顯示變比值、比差值和極性三相參數。
調壓比是干什么用的？
調壓比是調整一次側電壓，比如：主變額定電壓為（110±8×1.25%）/10.5，可以看出分接開關在高壓側，一共有2×8＋1共計17個分接檔位，每一檔分接頭額定電壓通過110（1±n×1.25％）公式計算，n為1～8內的數字，一般1檔電壓最高，17檔最低，由此得出1.25%就是調壓比。
如果在變壓器有檔位的情況下，按實際值輸入調壓比，可實現連續測量，設置完成之后需要按“確認”鍵保存調壓比。

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。

手持式變壓器變比測試儀：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

中試控股手持式變壓器變比測試儀既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號。
