中試控股技術研究院魯工為您講解：手持式全自動變比測試儀

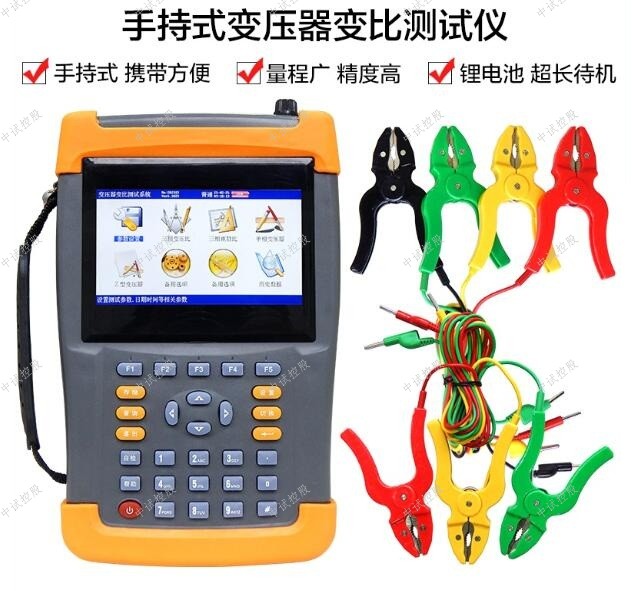

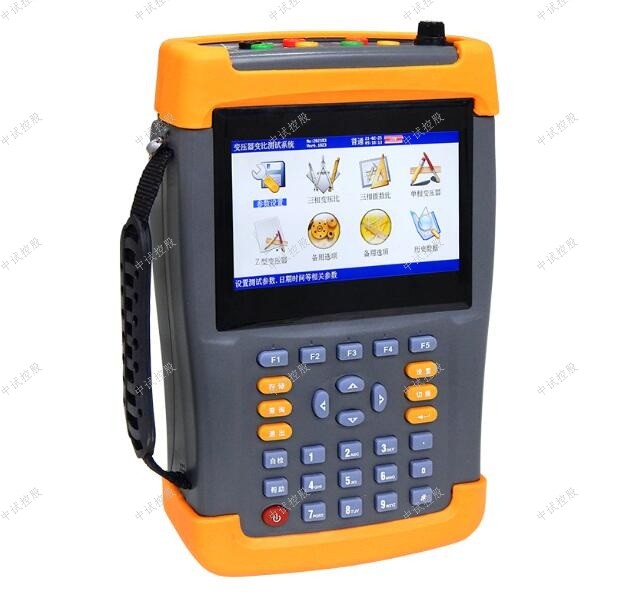

ZSBC-9400 手持式變壓器變比測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBC-9400 手持式變壓器變比測試儀可以做什么?

手持式變壓器變比測試儀：防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能手持式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測

（不知道被測變壓器的任何銘牌參數的情況下準確測量變比值和組號，同時能準確測量相角）的手持式變比測試儀；

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBC-9400 手持式變壓器變比測試儀產品簡介
根據IEC及國家有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能手持式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測（不知道被測變壓器的任何銘牌參數的情況下準確測量變比值和組號，同時能準確測量相角）的手持式變比測試儀；能適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、牽引變、斯科特及逆斯科特變壓器），是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。
ZSBC-9400 手持式變壓器變比測試儀參數
1、變比測量范圍：0.8~10000。
2、測量速度快：10秒內完成三相測試。
3、測量精度: 高壓側電壓的測量精度0.05%
低壓側電壓的測量精度0.1%
相角測量精度：0.1°
變比測量精度：0.1%
4、攜帶方便、適合野外作業。
5、重量：3Kg
試驗注意事項
（1）試驗之前對變壓器充分放電；
（2）在非儀器的判定情況線，我們應該知道變壓器的極性和接線組別；
（3）當對較大變壓器或者容量較小時測量變比組別時可將電源加在低壓側；
（4）變壓器在換檔過程中不能測量變比極性。
變壓器的變比極性試驗根據變壓器的結構分為單相測量和三相測量兩種方法，測量變壓器的變比或電壓比，可以發現變壓器匝數比的正確性、分接開關的狀況、繞組是否匝間短路，為電力變壓器投入運行前提供可靠的依據。

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。

手持式變壓器變比測試儀：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

中試控股手持式變壓器變比測試儀既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號。

中試控股踐行“精細制造，深耕技術”產出手持式變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

技術參數
? 變比測量范圍：0.5~20000，最高50000（可定制）
? 變比測量精度：0.1%（0.5~2000），0.2%（2001~2000）
? 測試電壓：AC220V
? 工作電源：AC220V±15%
? 體積 ：A型270 mm×190 mm×70mm
       B型320 mm×230 mm×140mm
?
? 重量 ：A型2kg(不包括測試線)
       B型3kg(不包括測試線)
使用條件
? 環境溫度：-10℃～50℃
? 環境濕度：≤90%RH


一、概述
   用變比電橋測量變壓器的變比，操作過程繁瑣，測量范圍狹窄，已經不適應現代測量的快節奏、高效率的要求。為此，我公司采用現代電子技術，研制出了新一代全自動變比組別測試儀。它體積小，重量輕，精度高，穩定性好。它采用了大屏幕漢字顯示、菜單操作，界面友好。變比組別可一次測完。該儀器是電力工業部門的理想測試儀器。


二、功能及特點
1．自動測量接線組別。
2．自動進行組別變換。
3．自動切換相序。
4．自動切換量程。
5．自動校表。
6．輸入標準變比后，能自動計算出相對誤差。
7. 一次測量完成，自動切斷試驗電壓 。
8. 設置數據,測量結果自動保存，可查看以前數據。
9. 測量有載變壓器,只輸入一次變比。


三、技術指標
1．變比測量范圍： 1—10000
2．組別：1—12點
3．精度: 1-1000 0.2 級   1000-10000 0.5級
4. 電源：AC220V ±10%，50HZ
5．使用環境溫度：-5℃ ─ 40℃
6．使用環境濕度：＜85%
四、面板示意圖：



五、操作方法：
1．聯線： 關掉儀器的電源開關，按下面的方法接線。
          單相變壓器                           三相變壓器
   儀器                 變壓器          儀器                變壓器
     A                     A                A                    A
B                     X                B                    B
C                     不接             C                    C
a                     a                a                    a
b                     x                b                    b
c                  不接                c                 c
     變壓器的中性點不接儀器，不接大地。接好儀器地線。將電源線一端插進儀器面板上的電源插座（內付2A的保險），另一端與交流220V電源相聯。
注意：切勿將變壓器的高低壓接反！

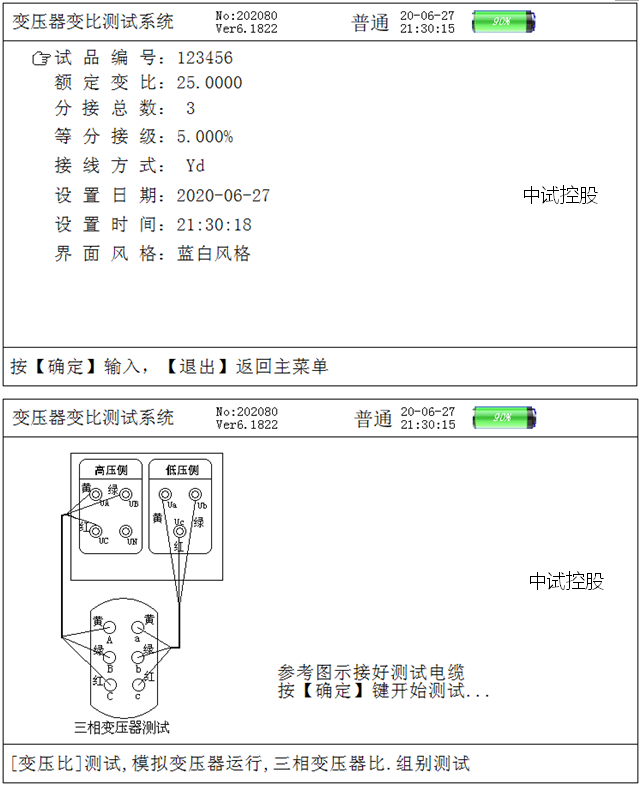

2.打開儀器的電源開關,稍后液晶屏上出現主菜單，如下圖

選中的菜單反向顯示（黑底白字）
此時可  按 “ ↑”鍵 選擇功能菜單
按 “確認”鍵 執行相應功能
注：    按下按鍵，放開按鍵，為一次按鍵輸入
