中試控股技術研究院魯工為您講解：110KV變頻變比組別自動測試儀（手持便攜）

ZSBC-9400 手持式變壓器變比測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBC-9400 手持式變壓器變比測試儀可以做什么?

手持式變壓器變比測試儀：防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能手持式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測

（不知道被測變壓器的任何銘牌參數的情況下準確測量變比值和組號，同時能準確測量相角）的手持式變比測試儀；

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

變比儀
變比儀注意事項
1、在測量期間，人切不要觸摸試品。
2、如果測試線短路，高、低壓接反，會熔斷保險絲。保險絲熔斷后，如果進行測量，液晶屏會顯示"正在測量，請等待！"的字樣，然后停住。此時，請關機，更換相同容量的保險絲，重測。
3、連線要保持接觸良好，儀器應有良好的接地！
4、儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線，如果電源干擾還是較大，可以由交流凈化電源給儀器供電。交流凈化電源的容量大于200VA即可。
5、儀器工作時，如果出現液晶屏顯示紊亂，按所有按鍵均無響應，或者測量值與實際值相差很遠時，請按復位鍵，或者關掉電源，然后重新操作。
6、如果液晶屏沒有字符顯示，或顏色很淡，可調節亮度電位器至合適的位置。
7、在陰暗的地方工作，可以打開背光。
8、儀器應存放在干燥通風處，如果長期不用或環境潮濕，使用前應加長預熱時間，去除潮氣。
9、通訊口為RS232接口，調試儀器專用。

ZSBC-9400 手持式變壓器變比測試儀產品特征
1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。
2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號。
3、相角測量功能：準確測量高、低壓側之間的相位角，可以對非整點的變壓器進行變比和角度的測量。
4、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。
5、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。
6、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
7、同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。

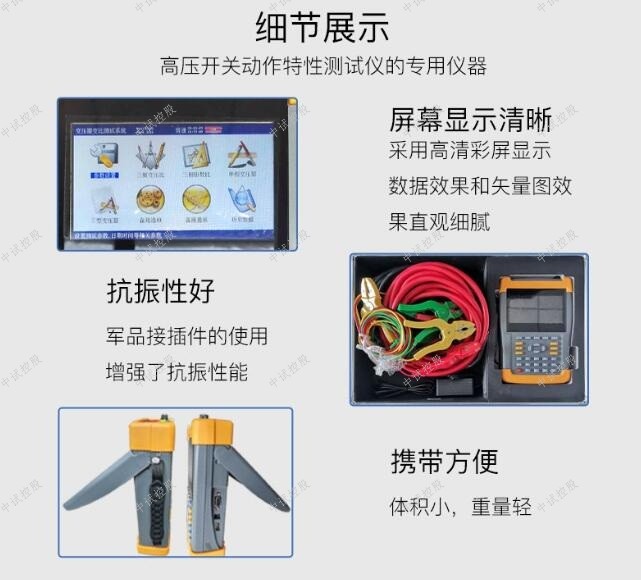

8、抗振性好：軍品接插件的使用增強了抗振性能。
9、 采用5.6寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。
10、 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。
11、攜帶方便：體積小，重量輕。
12、內部具備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行800次以上的測量。

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。

手持式變壓器變比測試儀：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

中試控股手持式變壓器變比測試儀既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號。

中試控股踐行“精細制造，深耕技術”產出手持式變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

我公司自主開發、研制生產的手持式變壓器變比組別測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）、測試主變并列運行狀態的變壓器變比組別測試儀；變壓器變比組別測試儀從根源上測試變壓器并列運行的測試問題，能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術最先進，測試項目最完善，測量參數最全面的變壓器變比組別測試儀。

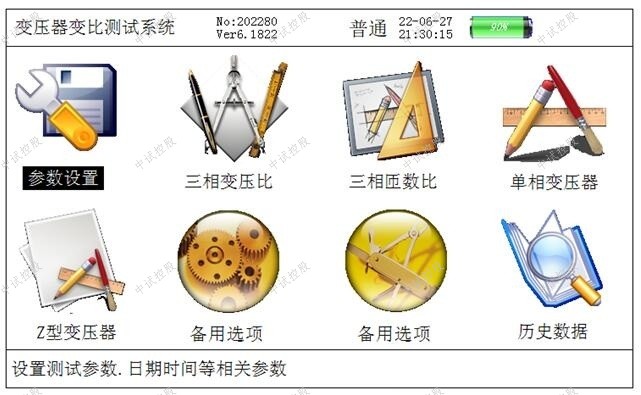

手持式變壓器變比組別測試儀采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好。向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。

手持式變壓器變比組別測試儀采用全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。

手持式變壓器變比組別測試儀采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

主要特點：

1、 手持式變壓器變比組別測試儀真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號。

3、盲測功能： 手持式變壓器變比組別測試儀無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。

4、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

5、抗振性好：接插件的使用增強了抗振性能。

6、手持式變壓器變比組別測試儀革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。

7、 手持式變壓器變比組別測試儀采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。

8、 手持式變壓器變比組別測試儀所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。

9、 手持式變壓器變比組別測試儀攜帶方便：體積小，重量輕。

10、 手持式變壓器變比組別測試儀內部采用充電電池，現場無需任何電源，即可完成測試工作。

主要技術指標：

1、變比測量范圍：0~8000。

2、測量速度快：1分鐘內完成三相測試。

3、測量精度:高壓側電壓的測量精度0.05%

低壓側電壓的測量精度0.1%

變比測量精度0.1%（0－1000）

0.2%（1000－3000）

0.3%（3000－8000）

4、攜帶方便、適合野外作業。

5、重量：3Kg
