中試控股技術研究院魯工為您講解：直流低電阻測試儀

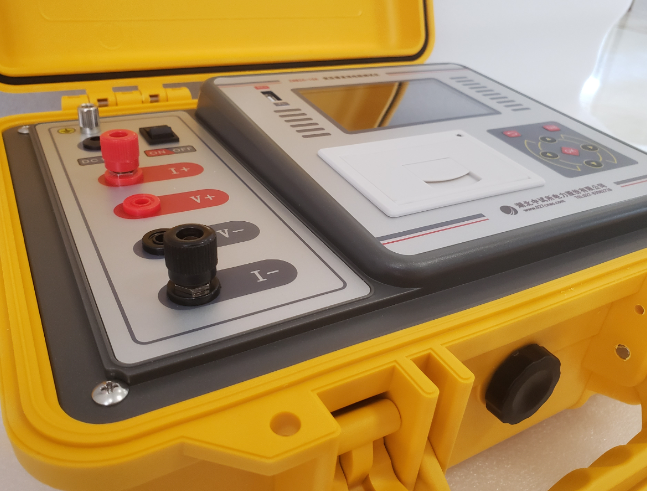

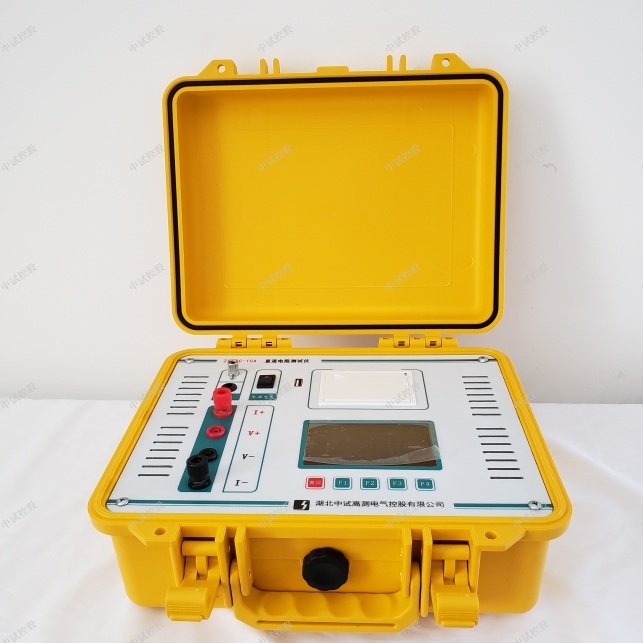

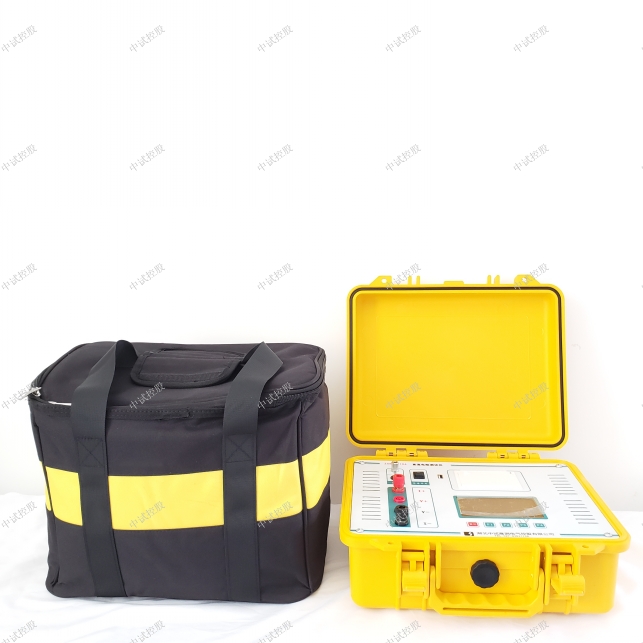

ZSBZC-10A變壓器直流電阻測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBZC-10A變壓器直流電阻測試儀可以做什么?

變壓器直流電阻測試儀：是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。本儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBZC-10A變壓器直流電阻測試儀功能特點
1、儀器可以使用安卓手機或平板，關注微信公眾號，下載專用APP，通過專用軟件全程控制儀器，測試數據存儲上傳，方便查閱。
2、儀器最高輸出電壓24V，便于高阻值時選擇更大的測試電流，提高測試速度
3、儀器采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流，適合中小型變壓器和電壓互感器的直流電阻測量。
4、具有反電勢沖擊，測試過程中斷線以及斷電，電源過熱等多種保護功能，能可靠保護反電勢對儀器的沖擊，并同步聲響報警。
5、具有銅鋁材質的任意溫度換算功能，觸摸輸入任意繞組溫度以及換算溫度。
6、智能功率管理技術，儀器總工作在最小功率狀態，有效節能，減少發熱。

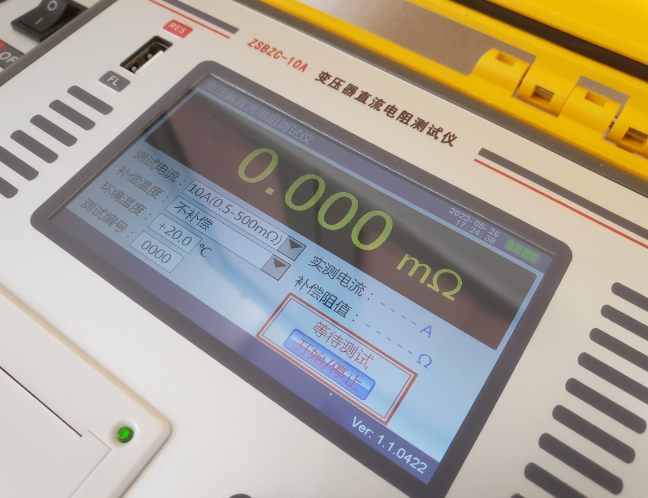

7、七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換。
8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱。
9、 儀器有藍牙通訊，RS232通訊和USB接口，用于計算機通訊以及U盤數據存儲。
10、自帶面板式微型打印機，可漢化打印測量結果。

ZSBZC-10A變壓器直流電阻測試儀參數

工作電源 直流：內置12.6V/2.2AH鋰電池（專用電源適配器）

根據IEC及國家有關標準規定：為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢新開發研制了一款直流電阻測試儀。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。

10A變壓器直流電阻測試儀：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

中試控股10A變壓器直流電阻測試儀適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。

中試控股踐行“精細制造，深耕技術”產出10A變壓器直流電阻測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

二、注意事項

（1）接線時電流測試線均應在電壓測試線外側，避免接觸電阻影響測試結果。

（2）測試時應選擇合適的測試電流，對于中小型變壓器，一般不超過額定電流的20%，以免線圈發熱造成直流電阻增大。

（3）測量結束后應待儀器充分放電后方可拆線，以免感應過電壓損壞儀器或變壓器。

三、測量結果分析

（1）將測量結果換算到統一溫度下，與以前相同部位測得數據進行比較，其變化不應相差2%。

（2）1.6MVA以下變壓器，相間差別不應大于三相平均值的4%，無中性點引出的繞組，線間差別不應大于三相平均值的2%。

（3）1.6MVA以上變壓器，相間差別不應大于三相平均值的2%，線間差別不應大于三相平均值的1%。

變壓器繞組的直流電阻測量是變壓器的例行試驗之一，其主要目的是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。

儀器采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量變壓器和互感器的直流電阻。

中試控股智能感性負載直阻速測儀采用全新電源技術，具有體積小、重量輕、輸出電流大并且可根據負載大小自動調整等特點。整機由雙芯片采樣，精度更高，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直流電阻的快速測量。

安全措施

1、使用本儀器前請詳細閱讀該使用說明書。

2、儀器的操作者應具備電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。

4、本儀器應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試完畢后一定要等放電指數指示結束后再關閉電源，拆除測試線。

7、測量無載調壓變壓器，一定要等放電指數指示結束后，切換檔位。

8、在測試過程中，禁止移動測試夾和供電線路。
