中試控股技術研究院魯工為您講解：20A便攜式直流電阻測試儀

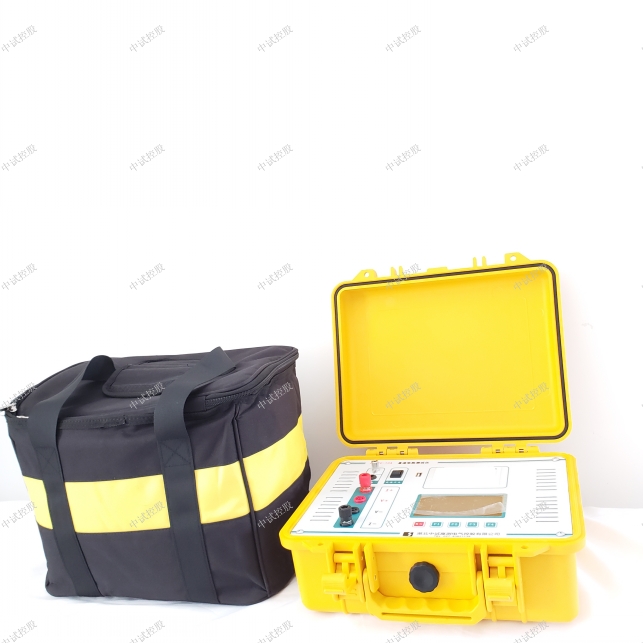

ZSBZC-10A變壓器直流電阻測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBZC-10A變壓器直流電阻測試儀可以做什么?

變壓器直流電阻測試儀：是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。本儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBZC-10A變壓器直流電阻測試儀標準名稱
1、GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》
2、GB6587-86《電子測量儀器環境試驗總綱》
3、GB6593-86《電子儀器質量檢定規則》
4、DL/T845.3-2004《電力行業標準直流電阻測試儀通用技術條件》
5、DL/T 596-2005《電力設備預防性試驗規程》
6、DL/T 846-2004《高電壓測試設備通用技術條件系列標準》
7、GB1094.1-GB1094.6-96《外殼防護等級》

ZSBZC-10A變壓器直流電阻測試儀參數

10A檔 0～0.5Ω
5A檔 2mΩ～1Ω
1A檔 30mΩ～6Ω
300mA檔 100mΩ～20Ω
100mA檔 300mΩ～60Ω
5mA檔 30Ω～20kΩ
準確度 ±(0.2%RD+0.05%FS)
小分辨率 0.1μΩ
顯示 大屏幕彩色液晶顯示屏，陽光下可清晰顯示

工作電源 直流：內置12.6V/2.2AH鋰電池（專用電源適配器）

量程(電阻量程切換)

突出優勢
本儀器帶有萬年歷、99組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據
菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
本機具有音響放電報警，放電指示清晰，減少誤操作。
本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。
儀器輸出電流大，且重量輕，輕巧強大，方便攜帶。
儀器提供6檔輸出電流選擇和一個自動檔，可以輸出10A電流。
內置超大容量鋰電池，便于現場操作，可連續工作8小時以上。
測量范圍寬（0-20KΩ），適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品測量。

根據IEC及國家有關標準規定：為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢新開發研制了一款直流電阻測試儀。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。

10A變壓器直流電阻測試儀：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

=

中試控股10A變壓器直流電阻測試儀適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。

=

中試控股踐行“精細制造，深耕技術”產出10A變壓器直流電阻測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

=

8)測量電阻值應校正引線的影響。

9)為了與出廠值或以往測量值進行比較，應降任意溫度下測量的直流電阻值換算到相同溫度下，當換算到20℃時，可參照附表進行。電力為您導讀：怎樣用直流電阻測試儀測量變壓器過電阻呢？直流電阻的測量是為了檢查繞組焊接和繞組之間匝間短路的質量，分接開關位置是否正確、實際位置是否與指示一致、引線是否斷裂或松動、并聯繞組的繞組沒有斷股等。直流電阻的測量不僅是變壓器檢修，預測試和分接開關位置改變后的基本測試項目，還是故障后的重要檢查項目。

通常，用傳統方法（電橋方法和壓降方法）測量變壓器繞組和大功率電感設備的直流電阻是一項費時費力的工作，為了改變這種情況，縮短測量時間并減少測試儀的工作量，開發了一種快速直流電阻測試儀（以下簡稱直流電阻測試儀），它是測量變壓器繞組和大功率電感設備的直流電阻的理想設備。

因此，必須仔細進行直流電阻的測量測試，以最小化測量誤差。根據規定，對于160kVA以上的變壓器，相電阻和相電阻之間的差異通常小于三相平均值的2％，線路之間的差異通常小于三相平均值的1％。對于160kVA及以下的變壓器，相電阻和相電阻之間的差異通常小于三相平均值的4％，線路之間的差異通常小于三相平均值的2％。與相應部件中的測量相之間的差相比，測量相之間的差不應大于2％。

當直流電阻測試儀的測量電阻值超過限制時：

（1）首先考慮是否存在測量誤差（例如是否連接了外部引線，測試引線是否過長或過細，接觸是否良好，電橋中的電池電壓是否不足）。

（2）直流電阻的電阻值受溫度的影響很大，因此必須將其轉換為相同的溫度（通常為20℃，R20 =（T + 20）/（T + T），T銅= 235）進行比較，并且一般以上層油溫為基礎。

（3）當前使用的三相配電變壓器，高壓繞組采用Y形接線，當電阻值超過極限值時，也可以使用以下公式[RA =（RAB + rac-rbc）/ 2 ，RB =（RAB + rac-rac）/ 2，RC（RBC + rac-rab）/ 2]，以便找出缺陷相。

（4）分接開關接觸不良，導致電阻值偏高的情況比較普遍，如開關干凈電鍍掉，彈簧壓力不足，應力不均勻以及過電壓觸點積碳，都會導致電阻值導通。高端。這時，分接開關蓋應打開，轉動幾次，一般即可消除。
