中試控股技術研究院魯工為您講解：12V鉛酸蓄電池活化檢測儀

ZSKH-6200(100A)智能蓄電池活化儀

一機多用，蓄電池日常維護功能齊全
適用范圍廣：兼容2V/6V/12V單體，20－1000Ah電池
電流線、電壓線、溫度檢測線集成一起，開爾文電池夾頭，連接簡易可靠

智能蓄電池活化儀：該活化儀是一款多功能智能型蓄電池維護維修檢測設備，是對蓄電池進行日常維護必不可少的好幫手。本設備還配備鋁合金拉桿箱，可以非常方便轉場操作。在電力、金融、通信、軍隊、汽車、電池生產廠、地鐵、大型工廠等行業有著廣泛的應用。
眾所周知，在各行各業對電源安全要求較高的場合或重要系統都配備有后備電源、UPS等，蓄電池就是其核心部分，這些蓄電池有很大一部分是成組使用，任何單節電池的老化落后都會嚴重影響到整組電池的性能，并使得整組電池中其它單體變壞，進而引起整組電池不得不提前退出運行；

內阻測試

ZSKH-6200(100A)智能蓄電池活化儀技術指標
型號 ZSKH-6200(100A)
充/放電
電壓 范圍 1.0-3.0V（2V模式）
4.0-8.0V（6V模式）
10-16.0V（12V模式）
測試精度 0.5%±5dgt
控制精度 0.5%±5dgt
分辨率 0.01v
充/放電
電流 范圍 5-100A（2V模式）
3-30A（6V模式）
3-30A（12V模式）
測試精度 0.5%±5dgt
控制精度 0.5%±5dgt
分辨率 0.1A
溫度 范圍 —20℃～80℃
精度 ±1℃
分辨率 1℃
尺寸 380mm*180mm*280mm
主機重量 14.5KG
顯示方式 240*128  DOTS  LCD（帶背光）
適用電池 2V/6V/12V,20-1000Ah
使用環境 0℃～50℃  5%～90%RH

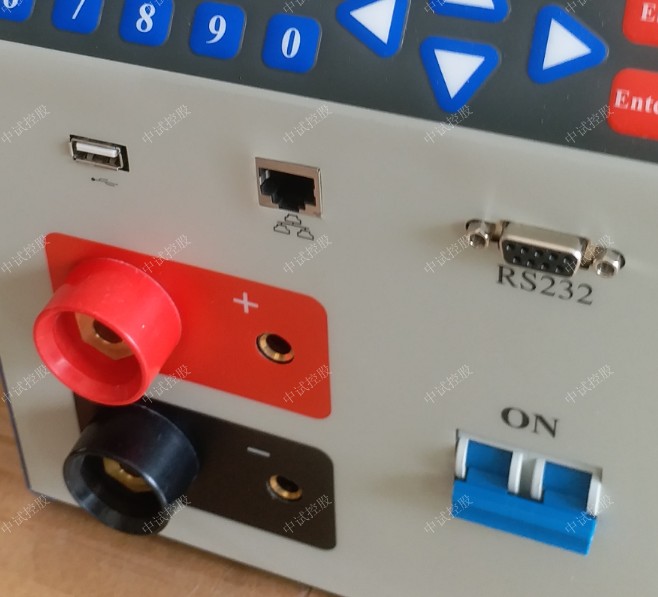

通訊接口 USB  host (標配），RS232/RS485（選配），Earthnet(選配）
電源功率 AC220V 500w
散熱方式 風冷,雙風扇

ZSKH-6200(100A)智能蓄電池活化儀清潔維護
1、主機的清潔維護：使用柔軟的濕布與溫和型清洗劑清洗智能蓄電池活化儀主機。請不要
使用擦傷型、溶解性清洗劑或酒精等。
2、夾具的清潔維護：使用柔軟的濕布與溫和型清洗劑清洗夾具。清洗完后用清水清洗一遍
并擦干。主要不要擦傷探頭的金屬部分，以免造成接觸不良。

ZSKH-6200(100A)智能蓄電池活化儀存放保護
當使用完后，應將智能蓄電池活化儀主機及時放入機箱內。所有夾具和連線應整理后放入機箱內相應位置。

ZSKH-6200(100A)智能蓄電池活化儀普通蓄電池的極板是由鉛和鉛的氧化物構成，電解液是硫酸的水溶液。

實際上是指變壓器電容型套管的主絕緣及電容型套管對地末屏 tanδ與電容量的測量。

tanδ測量值：

1)20℃時的tanδ(%)值應不大于下表中數值：見附表。

2) 電容型套管的電容值與出廠值或上一次試驗值的差別超出±5％時，應查明原因。

3) 當電容型套管末屏對地絕緣電阻小于1000MΩ時，應測量末屏對地tanδ，其值不大于2%

。

測量接線方法及注意事項：

⑴電橋正接線測量。測量變壓器套管tanδ時，與被試套管相連的所有繞組端子連在一起加

壓，其余繞組端子均接地，末屏接電橋，正接線測量。

⑵油紙電容型套管的tanδ一般不進行溫度換算，當tanδ與出廠值或上一次試驗值比較有

明顯增長或接近左表數值時，應綜合分析tanδ與溫度、電壓的關系。當tanδ隨溫度增加

明顯增大或試驗電壓由10kV升到Um/ 時，tanδ增量超過±0.3％，不應繼續運行。

⑶測量時記錄環境溫度及變壓器頂層油溫。

⑷只測量有末屏引出的套管tanδ和電容值。

⑸封閉式電纜出線或GIS出線的變壓器，電纜、GIS側套管從中性點加壓，非被試側短路接

地。

變壓器套管試驗，是高壓電器實驗的一種，電壓特高，容量特大的變壓器，在運輸、安裝

過程中是分開的，豈止是套管，油枕、散熱器、變壓器油等都是，在工地組裝前變壓器套

管需要做耐壓泄漏試驗，油枕、散熱器需要做壓力試驗，變壓器線圈要做絕緣試驗，組裝

后要做密封試驗，變壓器油要做簡化分析、耐壓、閃點等試驗，注油需要用專用濾油機注

油。注油后還需要做一些專門的綜合試驗。變壓器套管需要做耐壓試驗，有時候看似外表

很完整很漂亮的瓷瓶，一耐壓是零值瓷瓶，那就不能用了。直流耐壓一般是使用電壓的4-6

倍。

高壓開關柜可以拿型式試驗報告，或者做PCCC認證，其中樣品檢測費大概5萬到十幾萬之間

;低壓開關柜需要做CCC認證，樣品測試費大概2W-5W左右，還包括其它申請費證書注冊費和

工廠檢查費，今年低壓成套CCC查的比較嚴，有地域劃分和樣機核查，和工廠加嚴檢查等。

一般都是通過短路試驗得到。如果要計算那要知道變壓器高低壓繞組總電阻，

Pk≈Pr＝3I2R＝﹙S2/U2﹚×R 變壓器高壓短路容量一般就是變壓器容量乘以變壓器的短路

阻抗既可.如果是3繞組的就要以那對繞組運行的短路阻抗,如果3繞組中容量有小容量的,以

小容量乘以變壓器的短路阻抗既可.

兩臺總容量為500KVA，所以兩臺變壓器的總電流I1=S/√3U1=500/√3*10=28.87(A)

變壓器高壓側熔絲選擇是按“多臺變壓器共用一組熔絲時，其熔絲的額定電流按各變壓器

額定電流之和的1.0—1.5倍選用。

那么28.87的1.5 倍是28.87*1.5=43.31A，選稍大并接近28.87A~43.31A的熔絲，所以選

30A~45A就可以了。

變壓器（Transformer）是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線

圈、次級線圈和鐵芯（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩

壓（磁飽和變壓器）等。按用途可以分為：電力變壓器和特殊變壓器（電爐變、整流變、

工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器

、儀用變壓器、電子變壓器、電抗器、互感器等）。電路符號常用T當作編號的開頭.例:

T01, T201等。

兩臺總容量為500KVA，所以兩臺變壓器的總電流I1=S/√3U1=500/√3*10=28.87(A)

變壓器高壓側熔絲選擇是按“多臺變壓器共用一組熔絲時，其熔絲的額定電流按各變壓器

額定電流之和的1.0—1.5倍選用。那么28.87的1.5 倍是28.87*1.5=43.31A，選稍大并接近
