中試控股技術研究院魯工為您講解：真空開關測試儀

ZSZK-5000真空開關真空度測試儀

測量范圍： 10-5～10-1Pa
不需拆卸真空開關即可測量
參考標準：DL/T846.9-2004

真空開關真空度測試儀：華中科技大學從九十年代初開始研究真空開關滅弧室真空度現場的定量檢測，經過近十年的努力，于一九九九年獲得專利，并實現了現場不拆卸定量測量。有了定量測量的手段，不僅可以測量真空開關真空度是否在正常范圍內，同時更重要的是，對某些泄漏速度較快的真空開關，通過歷年測量結果相比較，可以大致推斷它的壽命，真正起到預防意外事故發生的目的。由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。

ZSZK-5000真空開關真空度測試儀測試原理
本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或將新型電磁線圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。

這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。

對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。
在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。

這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。

而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。
ZSZK-5000真空開關真空度測試儀參數
1、電    源： AC220V+15%，50Hz；
2、測量范圍： 10-5～10-1Pa；
3、電場電壓∶ 20KV；
4、磁場電壓∶ 1600V；
5、儀器精度：10-5～10-4Pa   20%～25%;
       10-4～10-3Pa   15%～20%;
       10-3～10-2Pa   10%～15%;
       10-2～10-1Pa   5%～10%;
6、使用環境： -10℃～40℃；
7、外行尺寸： 460mm×335mm×330mm；
8、主機重量： 12kg。

儀器的工作原理
整機由測量控制電路、電場高壓產生電路、磁場線圈電流控制電路、通訊、打印機、液晶顯示電路等組成。其工作過程為：由測量控制電路發出指令，由開關電源給磁場電容充電，通過控制電路監控，當磁場電容上的電壓達到預定值后；

控制電路發出兩路控制信號分別控制電場高壓的輸出和磁場線圈電流的導通，使滅弧室處于強電場、強磁場的狀態中，滅弧室開始放電，產生離子電流I，如圖2中的曲線I所示。該電流經取樣電阻R和預處理電路后輸入單片機，最后經運算由液晶顯示屏顯示測得的真空度值。

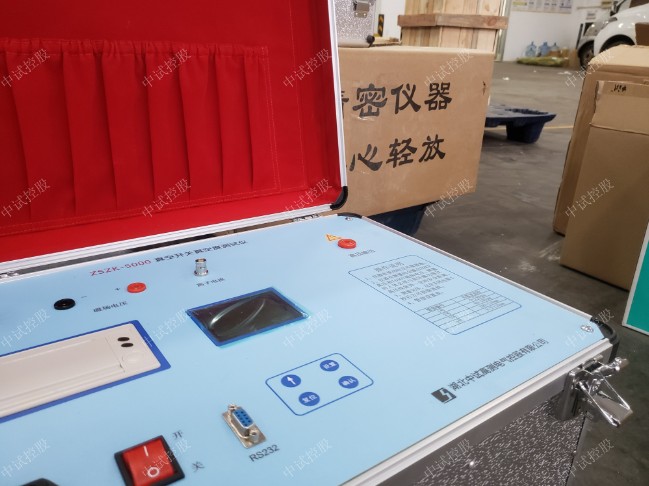

儀器面板布置圖
  注：
1．儀器接地端；               7. 液晶顯示器；
2．磁場電壓-；                8. 電源插座；
3．磁場電壓+；                9. 電源開關；
4．離子電流端；              10. 通訊口；
5．高壓輸出端；              11. 按鍵；
6．打印機；

ZSZK-5000真空開關真空度測試儀當使用完后，應將智能蓄電池活化儀主機及時放入機箱內。所有夾具和連線應整理后放入機箱內相應位置。

ZSZK-5000真空開關真空度測試儀是我公司在上一代產品的基礎上根據現場用戶的反映改進的新一代產品。該真空度測試儀具有測試精度更高，穩定性更好，智能化程度更高的特點。

ZSZK-5000真空開關真空度測試儀采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量
