中試控股技術研究院魯工為您講解：真空開關真空度測試儀（定量測量）

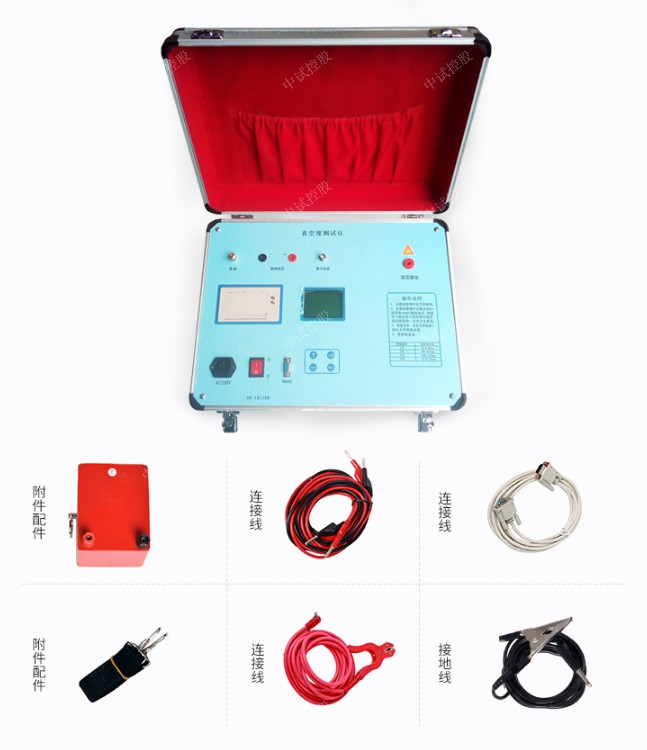

ZSZK-5000真空開關真空度測試儀

測量范圍： 10-5～10-1Pa
不需拆卸真空開關即可測量
參考標準：DL/T846.9-2004

真空開關真空度測試儀：華中科技大學從九十年代初開始研究真空開關滅弧室真空度現場的定量檢測，經過近十年的努力，于一九九九年獲得專利，并實現了現場不拆卸定量測量。有了定量測量的手段，不僅可以測量真空開關真空度是否在正常范圍內，同時更重要的是，對某些泄漏速度較快的真空開關，通過歷年測量結果相比較，可以大致推斷它的壽命，真正起到預防意外事故發生的目的。由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。

有研究表明，在經過有限次的分合后，氣體的析出與觸頭電弧蒸散生成物的吸氣可以達到平衡，不再影響滅弧室真空度的變化。同時氣體的滲透也會造成真空滅弧室壓強的升高。但由于滲透率較小，因此滲透現象對滅弧室壓強升高的影響并不明顯。
而引起真空滅弧室壓強持續升高的重要的原因是漏孔漏氣。理想真空室的漏氣率應為零，但在實際應用中是不可能的。在真空滅弧室的制造過程中，通過氦質譜檢漏儀可以檢測出漏氣率大于1x10-7Torr?升/秒（1Torr=133.322Pa）的產品。

而通過靜置存放可以將漏氣率大于1x10-11Torr?升/秒的產品檢出。但是如果要求真空滅弧室能達到使用壽命（一般為10-20年），那么由公式：
Q=V（P2-P1）/T
式中：Q—漏氣率（Torr?升/秒）；
V—真空滅弧室的內部容積；
P—真空滅弧室的內部真空壓力。
可算出滅弧室的允許漏氣速率只能達到10-13數量級。而氣體滲透的速率已經接近這個允許值。因此1x10-11Torr?升/秒的漏氣率對滅弧室的使用壽命仍有較大影響。

而一些存在制造缺陷的真空滅弧室會在運行過程中因各種因素導致漏氣加劇，這更大大縮短了真空滅弧室的使用壽命。

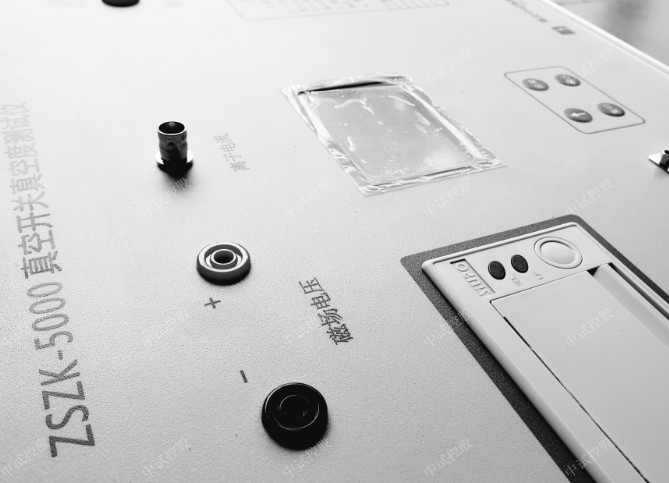

ZSZK-5000真空開關真空度測試儀參數
1、電    源： AC220V+15%，50Hz；
2、測量范圍： 10-5～10-1Pa；
3、電場電壓∶ 20KV；
4、磁場電壓∶ 1600V；
5、儀器精度：10-5～10-4Pa   20%～25%;
       10-4～10-3Pa   15%～20%;
       10-3～10-2Pa   10%～15%;
       10-2～10-1Pa   5%～10%;
6、使用環境： -10℃～40℃；
7、外行尺寸： 460mm×335mm×330mm；
8、主機重量： 12kg。

1、真空度測試儀熔絲熔斷。對熔絲熔斷的電阻電容器應進行外觀檢查,確定是否存在鼓肚、蓄能電站繼電保護測試儀過熱、開裂以及熔絲元件熔斷狀況。外觀無明顯故障特征-一般應進行試驗，測量電阻電容器容量及遙測對地絕緣電阻。

但目前各地亦曾發生由于熔絲質量不好或熱容量不夠以及接觸不良而發生熔絲熔斷的情況，更換熔絲后即正常了。
2、真空度測試儀爆炸現象。產生爆炸的根本原因是極間游離放電造成的電容器極間擊穿短路。我們認為電容器只要配裝適當的保護熔絲，其安秒特性就小于油箱的爆裂特性。當電容器發生短路擊穿時，熔絲將首先切斷電源，避免爆炸產生，并且可以防止著火和將鄰近電容器炸壞。

星形接線的電容器組，由于故障電流受到限制也很少發生爆炸現象。因此可以肯定，單臺保護熔絲是很重要的裝置，其安秒特性配置適當就完全可以防止油箱爆裂，所以采用星形接線也是很重要的防爆措施。
3、真空度測試儀選取合適的熔斷器。單臺保護熔斷器開斷性能不好，是電容器綠炸的原因之一。單臺電容器保護使用的熔斷器屬噴射式熔斷器，主要靠熔斷電流自身的能量產生氣體熄滅電弧并開斷故障電流，在電容器裝置中常作為內部故障的主保護。熔斷器如果能成功開斷故障電容器，油箱是不會爆炸的。開斷性能不良的熔斷器往往是因在運行中滅弧管受潮發，脹將管堵塞，此外還有安裝方法不當或彈簧不到位，熔絲熔斷后尾線不能迅速彈出等原因影響電弧開斷。

ZSZK-5000真空開關真空度測試儀當使用完后，應將智能蓄電池活化儀主機及時放入機箱內。所有夾具和連線應整理后放入機箱內相應位置。

ZSZK-5000真空開關真空度測試儀是我公司在上一代產品的基礎上根據現場用戶的反映改進的新一代產品。該真空度測試儀具有測試精度更高，穩定性更好，智能化程度更高的特點。

ZSZK-5000真空開關真空度測試儀采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量

目前對運行中的真空開關一般采用工頻耐壓法作為真空滅弧室真空度檢測的主要手段。這種方法操作十分簡單。但是由于在10-2Pa以上，擊穿電壓不再隨著壓強的下降而增大。因此工頻耐壓法只能定性的判斷滅弧室內真空度的上限。實際測量中，當真空滅弧室內壓強高于（10-1-10-2）Pa甚至達到1Pa時擊穿電壓也沒有實際下降。因此采用這種方法測量精確度很低，只能定性判斷出一些嚴重漏氣劣化的滅弧室，而對處于臨界狀態的滅弧室無能為力。因此僅靠定性的真空度檢測方法是無法保證設備在試驗周期內的安全穩定運行。

真空滅弧室真空度檢測理想的方法應該是在線監測。但是這種方法大都停留在理論上。特別是對于手車柜這一類型的開關柜，更是無能為力。目前真空度定量檢測的方法有磁控法等多種。但測量時需將真空滅弧室拆下，過程比較復雜，這使得使用者不愿開展這項工作。而現在出現的一些不需拆卸滅弧室的測試方法，在準確性上又不盡如人意。因此，如何確定真空開關真空度定量檢測的周期、對象等，是一個值得深入探討的問題。

   中試控股技術博士為您解答： 真空度具體指真空的程度。是真空泵、微型真空泵、微型氣泵、微型抽氣泵、微型抽氣打氣泵等抽真空設備的一個主要參數。

       所謂真空，是指在給定的空間內，壓強低于101325帕斯卡(也即一個標準大氣壓強101KPa)的氣體狀態。CT伏安變比極性綜合測試儀專門為測試電流互感器：伏安特性、變比、極性、誤差曲線、計算拐點、二次側回路檢查和角差比差測試等設計的多功能現場試驗儀器。在真空狀態下，氣體的稀薄程度通常用氣體的壓力值來表示，該壓力值越小則表示氣體越稀薄。

       中試控股技術博士為您解答：在電力系統中中，由于6～35kV中壓真空開關以其獨特的優勢得到了廣泛應用。然而，由于生產工藝和現場使用環境影響等原因，真空開關在運行過程中可能會出現真空滅弧室不同程度的泄漏現象。真空開關事故絕大多數因真空泄漏引起。因此，定期或不定期檢測開關的真空度成了預防性試驗十分重要的內容。由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。

真空開關真空度測試儀是我公司在上一代產品的基礎上根據現場用戶的反映改進的新一代產品。可定量測量各種型號真空開關滅弧室內的真空度，具有測試精度更高，穩定性更好，智能化程度更高的特點。儀器重量輕，攜帶方便非常適合現場實驗。
