中試控股技術研究院魯工為您講解：高壓開關真空度測試儀（電科院）

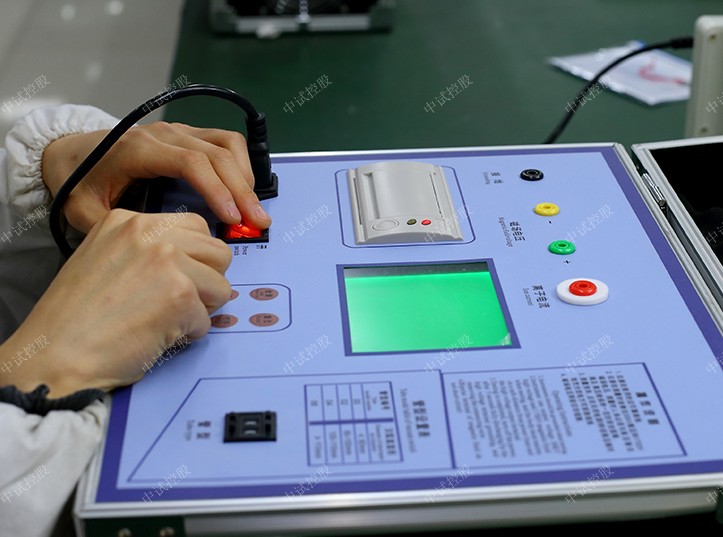

ZSZK-5000真空開關真空度測試儀

測量范圍： 10-5～10-1Pa
不需拆卸真空開關即可測量
參考標準：DL/T846.9-2004

真空開關真空度測試儀：華中科技大學從九十年代初開始研究真空開關滅弧室真空度現場的定量檢測，經過近十年的努力，于一九九九年獲得專利，并實現了現場不拆卸定量測量。有了定量測量的手段，不僅可以測量真空開關真空度是否在正常范圍內，同時更重要的是，對某些泄漏速度較快的真空開關，通過歷年測量結果相比較，可以大致推斷它的壽命，真正起到預防意外事故發生的目的。由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。

技術條件
1  范圍范圍
1.1 適用范圍
本訂貨技術條件適用于額定電壓為10～35KV，頻率為50Hz的三相和單相戶內高壓真空斷路器（以下簡稱真空斷路器）及其配用的真空開關管（簡稱開關管，又稱滅孤室）。該產品主要用于交流配電系統變電站內的保護和控制，以及工礦企業變電站、電氣列車等頻繁操作的場所。
1.2 引用的標準
真空斷路器除滿足GB1984《交流高壓斷路器》、DL402《交流高壓斷路器訂化技術條件》外，還應符合本技術條件的規定。其基本試驗要求和方法尚應滿足下列標準的規定：
GB3309《高壓開關設備常溫下的機械試驗》；
GB311.1《高壓輸變電設備的絕緣配合》；
GB11022《高壓開關設備通用技術條件》；
GB763《交流高壓電器在長期工作時的發熱》；
GB2421～2424《電工電子產品基本環境試驗規程》；
GB2706《交流高壓電器動、熱穩定試驗方法》；
1.3 使用環境條件
（以下內容從略）。
2 額定參數
（中間內容從略）。
中華人民共和國能源部  1991－03－06批準         1991－08－01實施
2.13  真空開關管（即滅孤室）的有效期
15～20年。在允許期之末，真空開關管的真空度不得大于6.6×10-2Pa。
注：有效期包括儲存期和使用年限，此時間從真空斷路器出廠（真空斷路器制造廠）之日算起。
2.14  額定參數配合
（以下內容從略）。
3結構和技術要求
（以下內容從略）。
4試驗項目、試驗方法與檢驗規則
（中間內容從略）。
4.14. 5儲存期的檢查
在規定的使用有效期內，開關管內的真空度不得高于6.6×10-2Pa。。
檢查儲存期的方法是：將開關管置于磁控真空計中，記下測得的真空度值Pn，靜置tnd后，復測其真空度值Pn+1由下式計算儲存期T（a）
tn值根據需要確定，但不得少于7d。
注：使用本式計算儲存期應注意排除吸附作用和無件排所作用對真空度的影響。
5出廠檢驗
（以下內容從略）。
6標志、包裝、運輸和保管
（以下內容從略）。

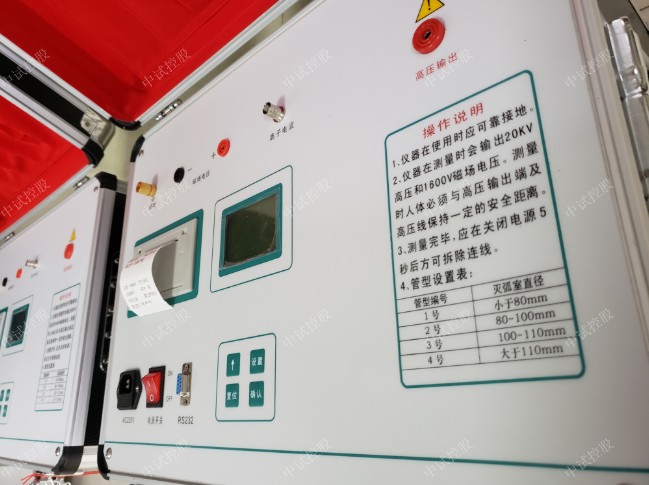

ZSZK-5000真空開關真空度測試儀參數
1、電    源： AC220V+15%，50Hz；
2、測量范圍： 10-5～10-1Pa；
3、電場電壓∶ 20KV；
4、磁場電壓∶ 1600V；
5、儀器精度：10-5～10-4Pa   20%～25%;
       10-4～10-3Pa   15%～20%;
       10-3～10-2Pa   10%～15%;
       10-2～10-1Pa   5%～10%;
6、使用環境： -10℃～40℃；
7、外行尺寸： 460mm×335mm×330mm；
8、主機重量： 12kg。

ZSZK-5000真空開關真空度測試儀質保證書
本公司生產的所有儀器設備實行三年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換;用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：
1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。
2. 不經同意，自行拆動設備，更換零部件引起的損壞。
3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。
附錄A：真空斷路器出廠時滅孤室真空度下限值。
附錄B：真空斷路器運行中滅孤室真空度下限值。
附錄A：
中華人民共和國機械行業標準
JB3855－1996
3.6－40.5KV戶內交流高壓真空斷路器
范圍
本標準規定了額定電壓3.6－4.0KV戶內交流高壓真空斷路器（以下簡稱真空斷路器）的使用環境條件、額定參數、設計與結構、型式試驗和出廠試驗、運輸、貯存等方面的通用要求。
2引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
GB  156－1993 標準電壓
GB  311.1－83 高壓輸變設備的絕緣配合
GB  311.2－83 高電壓試驗技術  第一部分：一般試驗要求
GB  763－90 交流高壓電路在長期工作時的發熱
GB  1984－90 交流高壓斷路器
GB  1984－89 交流高壓電器動、熱穩定試驗方法
GB  2706－89 電工術語  高壓開關設備
GB  2900.20－94 高壓開關設備常溫下的機械試驗
GB  7675－87 交流高壓斷路器的開合電容器組試驗
GB  11022－89 高壓開關設備通用技術條件

ZSZK-5000真空開關真空度測試儀當使用完后，應將智能蓄電池活化儀主機及時放入機箱內。所有夾具和連線應整理后放入機箱內相應位置。

ZSZK-5000真空開關真空度測試儀是我公司在上一代產品的基礎上根據現場用戶的反映改進的新一代產品。該真空度測試儀具有測試精度更高，穩定性更好，智能化程度更高的特點。

ZSZK-5000真空開關真空度測試儀采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量

（1）有功損耗：ΔP＝P0＋KTβ2PK-------（1）

（2）無功損耗：ΔQ＝Q0＋KTβ2QK-------（2）

（3）綜合功率損耗：ΔPZ＝ΔP＋KQΔQ----（3）

Q0≈I0％SN，QK≈UK％SN

式中：Q0——空載無功損耗（kvar）

P0——空載損耗（kW）

PK——額定負載損耗（kW）

SN——變壓器額定容量（kVA）

I0％——變壓器空載電流百分比。

UK％——短路電壓百分比

β——平均負載系數

KT——負載波動損耗系數

QK——額定負載漏磁功率（kvar）

KQ——無功經濟當量（kW／kvar）

上式計算時各參數的選擇條件：

（1）取KT＝1.05；

（2）對城市電網和工業企業電網的6kV～10kV降壓變壓器取系統最小負荷時，其無功當量KQ＝0．1kW／kvar；

（3）變壓器平均負載系數，對于農用變壓器可取β＝20％；對于工業企業，實行三班制，可取β＝75％；

（4）變壓器運行小時數T＝8760h，最大負載損耗小時數：t＝5500h；

（5）變壓器空載損耗P0、額定負載損耗PK、I0％、UK％，見產品資料所示。   變壓器不管是在使用中還是出廠前，都需要通過絕緣電阻測試儀測量其絕緣性。將測得的數值與配電變壓器在使用期間測得的絕緣電阻值相比較，以判斷變壓器的絕緣狀況。如果配電變壓器的絕緣電阻猛然降至初始值的50%，或更低時，應予更換大修。

所測絕緣電阻的準確性，與測量方法和測量時的天氣情況有非常密切的關系，測量時應注意以下事項:

1. 測量條件。選擇溫度在5℃以上，濕度在70%以下的天氣進行測量;

2. 測量電壓。搖測配變絕緣電阻應使用絕緣電阻測試儀，對變壓器歷次絕緣電阻進行比較;

3. 測量項目。應測量配變一次繞組對二次繞組，一次繞組對地（配變鐵芯或外殼）和二次繞組對地的絕緣電阻值;

4. 測量安全。測量前后，應將配變一次側和二次側各出線端分別接地放電，零線亦應斷開，使繞組上殘存的靜電荷放盡，以保證安全。測量變壓器短路阻抗需要用到專用儀器變壓器低電壓短路阻抗測試儀，它是電力部門對于變壓器檢測不可缺少的檢測設備之一。變壓器短路阻抗大小對變壓器運行是有一定影響的，所以對變壓器測量短路阻抗是一件非常重要的工作。
