中試控股技術研究院魯工為您講解：高壓開關真空度測試儀（實力榜）

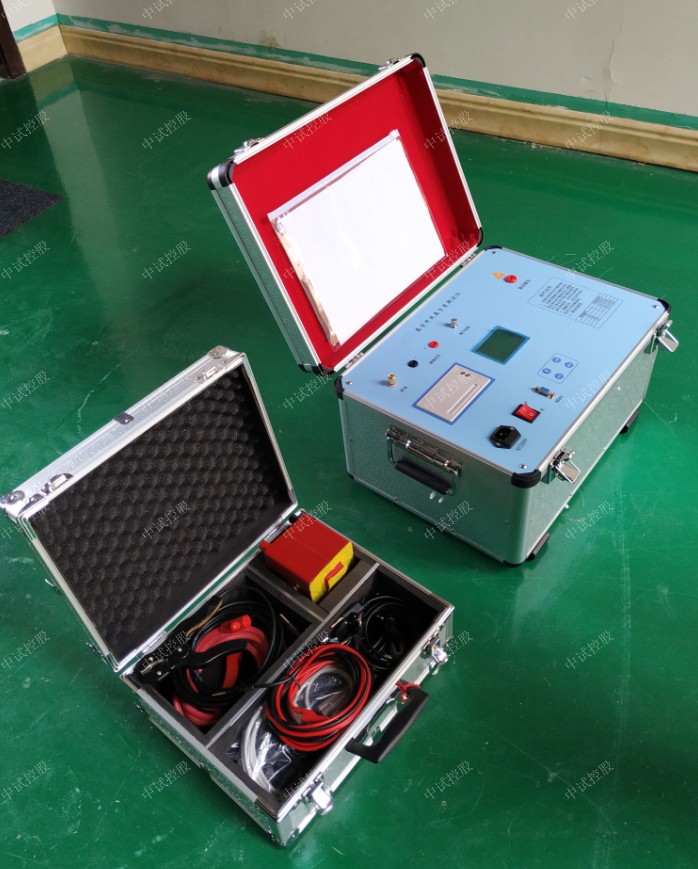

ZSZK-5000真空開關真空度測試儀

測量范圍： 10-5～10-1Pa
不需拆卸真空開關即可測量
參考標準：DL/T846.9-2004

真空開關真空度測試儀：華中科技大學從九十年代初開始研究真空開關滅弧室真空度現場的定量檢測，經過近十年的努力，于一九九九年獲得專利，并實現了現場不拆卸定量測量。有了定量測量的手段，不僅可以測量真空開關真空度是否在正常范圍內，同時更重要的是，對某些泄漏速度較快的真空開關，通過歷年測量結果相比較，可以大致推斷它的壽命，真正起到預防意外事故發生的目的。由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。

1．儀器外殼應可靠接地；
2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；
3．請正確選擇真空管的管型；
4．測試過程中，高壓輸出端會輸出約20KV高壓,請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離),磁場電壓輸出端輸出約1600V高壓,請注意安全!
5．儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時,應立即關閉電源,重新接好磁控線圈,請注意此時磁場電壓輸出端會有較高電壓,請接線時勿接觸導體部分,以免被電容上的殘余電壓擊傷.
6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意安全！
7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱；謝謝合作！

ZSZK-5000真空開關真空度測試儀參數
1、電    源： AC220V+15%，50Hz；
2、測量范圍： 10-5～10-1Pa；
3、電場電壓∶ 20KV；
4、磁場電壓∶ 1600V；
5、儀器精度：10-5～10-4Pa   20%～25%;
       10-4～10-3Pa   15%～20%;
       10-3～10-2Pa   10%～15%;
       10-2～10-1Pa   5%～10%;
6、使用環境： -10℃～40℃；
7、外行尺寸： 460mm×335mm×330mm；
8、主機重量： 12kg。

ZSZK-5000真空開關真空度測試儀質保證書
本公司生產的所有儀器設備實行三年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換;用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：
1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。
2. 不經同意，自行拆動設備，更換零部件引起的損壞。
3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。
附錄A：真空斷路器出廠時滅孤室真空度下限值。
附錄B：真空斷路器運行中滅孤室真空度下限值。
附錄A：
中華人民共和國機械行業標準
JB3855－1996
3.6－40.5KV戶內交流高壓真空斷路器
范圍
本標準規定了額定電壓3.6－4.0KV戶內交流高壓真空斷路器（以下簡稱真空斷路器）的使用環境條件、額定參數、設計與結構、型式試驗和出廠試驗、運輸、貯存等方面的通用要求。
2引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
GB  156－1993 標準電壓
GB  311.1－83 高壓輸變設備的絕緣配合
GB  311.2－83 高電壓試驗技術  第一部分：一般試驗要求
GB  763－90 交流高壓電路在長期工作時的發熱
GB  1984－90 交流高壓斷路器
GB  1984－89 交流高壓電器動、熱穩定試驗方法
GB  2706－89 電工術語  高壓開關設備
GB  2900.20－94 高壓開關設備常溫下的機械試驗
GB  7675－87 交流高壓斷路器的開合電容器組試驗
GB  11022－89 高壓開關設備通用技術條件
機械工業部  1996－11－07批準             1997－07－01實施
3．使用環境條件按GB11022－89的3.1
4．定義
本標準所采用的術語除按GB 2900.20和GB1984――89的第4章規定外，還采用下列定義。
4.1  允許貯存期
允許貯存期是指真空滅孤室從制造廠出廠至真空滅孤室內氣體壓力升高至允許的極限值之間的最短時間。在此期間，真空滅孤室應能達到產品技術條件規定的各項技術指標。
（以下內容從略。）
5額定參數
（內容從略）
6設計和結構
真空斷路器的設計和結構除應滿足GB  1984――89第6章的規定外，還應滿足以下要求。
6.1 一般結構要求。
6.1.1 真空斷路器應配用規定型號的真空滅孤室。配用的直空滅孤室型號在產品技術條件中規定。真空滅孤室上應有永久性的出廠編號。
6.1.2  用以裝配真空斷路的真空滅孤室內的氣體壓力
應低于1.33×10-3Pa
6.1.3  真空斷路的允許貯存期不短于15年。
（以下內容從略。）
附錄B：
中華人民共和國行業標準
10～35KV戶內高壓真空斷路器        DL  403－91

ZSZK-5000真空開關真空度測試儀當使用完后，應將智能蓄電池活化儀主機及時放入機箱內。所有夾具和連線應整理后放入機箱內相應位置。

ZSZK-5000真空開關真空度測試儀是我公司在上一代產品的基礎上根據現場用戶的反映改進的新一代產品。該真空度測試儀具有測試精度更高，穩定性更好，智能化程度更高的特點。

ZSZK-5000真空開關真空度測試儀采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量

(1)電測法。利用示波儀或無線電干擾儀，查找放電的特征波形或無線電干擾程度。

(2)超聲波測法。檢測放電中出現的聲波，并把聲波變換為電信號，錄在磁帶上進行分析，利用電信號和聲信號的傳遞時間差異，可求得探測點到放電點的距離。

(3)化學測法。檢測油中各種溶解氣體的含量及增減變化規律。該測試法可發現油中的組成、比例以及數量的變化，從而判定有無局部放電(或局部過熱)。

此外，近年來還研制出局部放電在線檢測儀，能在變壓器運行中進行自動檢測局部放電。

為防止局部放電的發生，制造單位應對變壓器進行合理的結構設計;精心施工，提高材料純凈度，嚴格處理各個環節的質量。運行單位應加強變壓器維護、監測等工作，以有效地防止變壓器局部放電的發生。

油浸式試驗變壓器又稱工頻耐壓試驗變壓器，油浸式試驗變壓器在電力試驗中主要用于電力變壓器耐壓試驗、電纜耐壓試驗等多種電器設備的預防性試驗。油浸式試驗變壓器對各種高壓電氣設備、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。由于油浸式試驗變壓器具有重量輕、體積小、通用性強和使用方便諸多優點，用途非常的廣泛。

 ?

油浸式試驗變壓器是中試控股根據《試驗變壓器》標準，以同類工頻耐壓試驗設備基礎上經過大量改進后，研發設計而成的多用途高壓耐壓試驗變壓器。中試控股油浸式試驗變壓器選材優良，質量可靠，年穩定性好，電壓裕度大，電暈聲小，局放小，同時ZSYDJ系列油浸式試驗變壓器采用新式絕緣材料，體積小，重量輕。

油浸式試驗變壓器適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。油浸式試驗變壓器別稱有：電力油浸式試驗變壓器、交流油浸式試驗變壓器、交直流油浸式試驗變壓器、高壓試驗變壓器、串級式試驗變壓器、超輕型油浸式試驗變壓器、試驗變等，帶抽頭多用試驗變。

油浸式試驗變壓器結構組成

油浸式試驗變壓器耐壓試驗裝置主要包括油浸式試驗變壓器本體及試驗變壓器控制箱兩個部分。

購買油浸式試驗變壓器前請選擇對應的試驗變壓器型號YDJ-AT或YDJ-ADT，因中試控股YDJ型油浸式試驗變壓器工藝略有差異。也就有差別。其中YDJ-AT[容量][電壓]型為交流油浸式試驗變壓器，[容量][電壓]型為交直流油浸式試驗變壓器。購買前請仔細向客服確認。

油浸式試驗變壓器耐壓試驗注意事項

1、使用油浸式試驗變壓器做耐壓試驗及升壓試驗時，除熟悉油浸式試驗變壓器說明書外，還必須嚴格執行國家有關標準和操作規程。可參照GB311-83《電氣設備預防性試驗規程》等。

2、耐壓試驗人員應做好責任分工，設定好試驗現場的安全距離，仔細檢查好被試品及試驗變壓器的接地情況，并設有專人監護安全及觀察被試品狀態工作。

3、被試品主要部位應清除干凈，保持干燥，以免損壞被試品和帶來試驗數值的誤差。

4、對大型電器設備的耐壓試驗，一般都應先進行試驗油浸式試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。

5、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。

6、在升壓或耐壓試驗過程中，如發現下列不正常情況，電壓、電流表指針擺動很大，被試品發出不正常響聲，發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。
