中試控股技術研究院魯工為您講解：高壓真空開關測試儀（源頭廠）

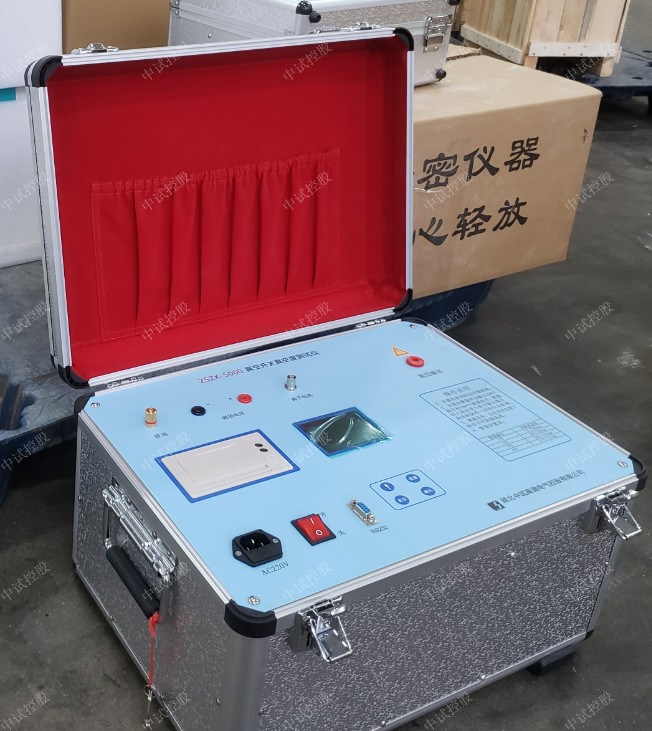

ZSZK-5000真空開關真空度測試儀

測量范圍： 10-5～10-1Pa
不需拆卸真空開關即可測量
參考標準：DL/T846.9-2004

真空開關真空度測試儀：華中科技大學從九十年代初開始研究真空開關滅弧室真空度現場的定量檢測，經過近十年的努力，于一九九九年獲得專利，并實現了現場不拆卸定量測量。有了定量測量的手段，不僅可以測量真空開關真空度是否在正常范圍內，同時更重要的是，對某些泄漏速度較快的真空開關，通過歷年測量結果相比較，可以大致推斷它的壽命，真正起到預防意外事故發生的目的。由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。

ZSZK-5000真空開關真空度測試儀注意事項

1．儀器外殼應可靠接地；
2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；
3．請正確選擇真空管的管型；
4．測試過程中，高壓輸出端會輸出約20KV高壓,請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離),磁場電壓輸出端輸出約1600V高壓,請注意安全!
5．儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時,應立即關閉電源,重新接好磁控線圈,請注意此時磁場電壓輸出端會有較高電壓,請接線時勿接觸導體部分,以免被電容上的殘余電壓擊傷.
6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意安全！
7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱；謝謝合作！

ZSZK-5000真空開關真空度測試儀參數
1、電    源： AC220V+15%，50Hz；
2、測量范圍： 10-5～10-1Pa；
3、電場電壓∶ 20KV；
4、磁場電壓∶ 1600V；
5、儀器精度：10-5～10-4Pa   20%～25%;
       10-4～10-3Pa   15%～20%;
       10-3～10-2Pa   10%～15%;
       10-2～10-1Pa   5%～10%;
6、使用環境： -10℃～40℃；
7、外行尺寸： 460mm×335mm×330mm；
8、主機重量： 12kg。

裝箱清單
1．主機                                          1臺
2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺
3．說明書                                        1份
4．出廠報告                                      1份
5．合格證                                        1份

ZSZK-5000真空開關真空度測試儀當使用完后，應將智能蓄電池活化儀主機及時放入機箱內。所有夾具和連線應整理后放入機箱內相應位置。

ZSZK-5000真空開關真空度測試儀是我公司在上一代產品的基礎上根據現場用戶的反映改進的新一代產品。該真空度測試儀具有測試精度更高，穩定性更好，智能化程度更高的特點。

ZSZK-5000真空開關真空度測試儀采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量

（1）對油中各種氣體含量正常的變壓器等設備，其比值沒有意義。

（2）只有油中氣體各組分含量足夠高（通常超過注意值），并且經綜合分析確定變壓器內

部存在故障后才能進一步用三比值發判斷其故障性質。如果不論變壓器是否存在故障，一

律使用三比值法，就有可能將正常的變壓器誤判斷為故障變壓器，造成不必要的經濟損失

。

（3）在表2-99中，每一種故障對應于一組比值，對多種故障的聯合作用，可能找不到相對

應的比值組合，而實際是存在的。

（4）在實際中可能出現沒有包括在表2-99中的比值組合，對于某些組合的判斷正在研究中

。例如，121或122對應于某些過熱或放電同時存在的情況；201或201對于有載調壓變壓器

，應考慮切換開關油室的油可能向變壓器的本體油箱滲漏的情況。

（5）三比值法不適合于氣體繼電器里收集到的氣體分析判斷。

總之，由于三比值法還未能包括和反映變壓器內部故障的所有狀態，所以它還在發展及積

累經驗之中。
