中試控股技術研究院魯工為您講解：變壓器繞組線性掃頻測試儀（源頭大廠）

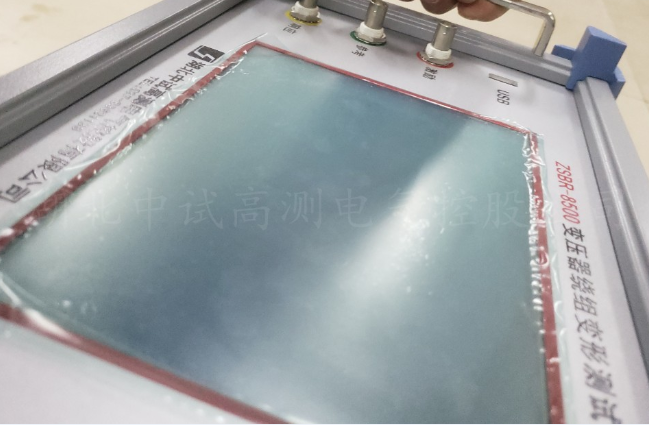

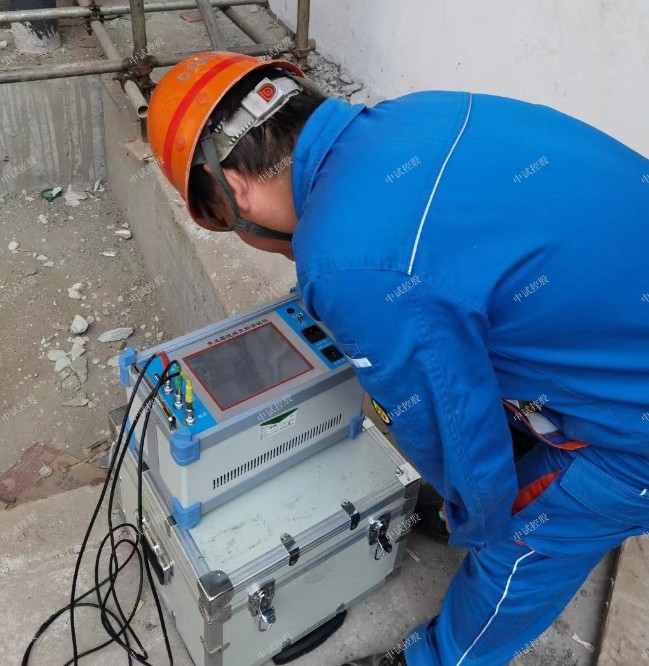

ZSBR-8500變壓器繞組變形測試儀

雙通道16位AD采樣,8寸彩色觸摸屏，亮度可調,USB2.0接口,支持數據上傳和聯機測試
先進的DDS掃頻技術
參考標準：DL/T 911-2016

變壓器繞組變形測試儀：變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

1.變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
2.當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；
3.基于以上思想和先進的測量技術，本設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以準確的判斷變壓器的變形程度。
4.本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。

進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的RBX-H變壓器繞組頻率響應測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。
檢測數據自動分析系統,橫向比較A、B 、C三相之間進行繞組相似性比較,其結果為:①一致性很好②一致性較好③一致性較差④一致性很差,縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其結果為:①正常繞組②輕度變形③中度變形④嚴重變形；

ZSBR-8500變壓器繞組變形測試儀技術指標
1. 設置6種不同的掃描方式：
線性 1K-1000kHz_1.0步進1kHz    1000點
線性 1K-1000kHz_0.5步進0.5kHz   2000點
線性 1K-2000kHz_1.0步進1kHz    2000點
線性 1K-2000kHz_0.5步進0.5kHz   4000點
分段100HZ - 1000kHz             1440點
分段100HZ - 2000kHz            2440點
2. 測量范圍：(-100dB） - （+20dB）
3. 測量精度：0.1dB；
4. 掃描頻率精度：0.01%；
5. 信號輸入阻抗：1MΩ；
6. 信號輸出阻抗：50Ω；
7. 同相測試重復率：99.9%

本儀器或PC軟件針對變壓器變形程度的分析嚴格按照DLT/911 2004執行，執行標準如下表所示：
繞組變形程度 相關系數R
嚴重變形 RLF<0.6
明顯變形 0.6≤≦RLF<1.0 或 RMF<0.6
輕度變形 1.0≤RLF<2.0 或 0.6≤RMF<1.0
正常繞組 RLF≥2.0且RMF≥1.0且RHF≥0.6
注：RLF為低頻段(1kHz-100kHz) 相關系數
RMF為中頻段(100kHz-600kHz) 相關系數
RHF為高頻段(600kHz-1000kHz) 相關系數

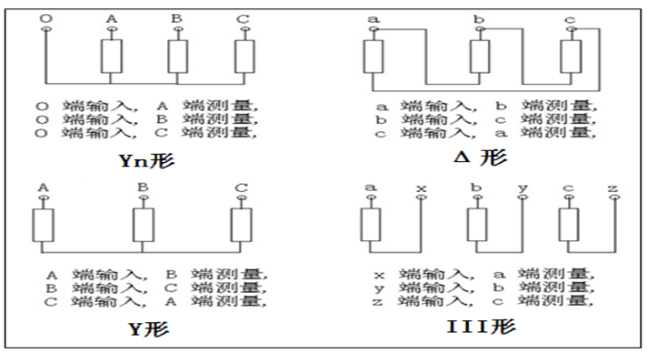

例如：R(AB,BC)表示A點注入B點測量與B點注入C點測量的相關系數，其他依次類推。
1. 連接好USB線和電源線，接通電源，進入主界面，點擊【PC通訊】，PC機彈出如圖11所示對話框；
2. 選擇“是，僅這一次(T)”，單擊“下一步”，彈出如圖12所示對話框；
3. 選擇“從列表或指定位置安裝（高級）”，單擊“下一步”，彈出一對話框，再次單擊“下一步”，彈出如圖13所示對話框；
4. 單擊“仍然繼續”，彈出如圖14所示對話框，單擊“瀏覽”，選擇光盤的USB Driver目錄，再單擊“確定”；
5. 單擊“下一步”等待驅動安裝完成。
注意：對于某些WIN7系統，電腦有可能自行尋找驅動，但安裝不成功，需要用戶手動安裝驅動，步驟如下：
鼠標右鍵單擊“我的電腦”，選擇“設備管理器”，找到“未知設備”選項，然后右鍵單擊，選擇更新驅動程序，單擊“下一步”，選擇光盤的USB Drive目錄，單擊“下一步”,點擊“仍然繼續安裝”，直至安裝完成

ZSBR-8500變壓器繞組變形測試儀采用先進的DDS掃頻技術;

ZSBR-8500變壓器繞組變形測試儀采用雙電源供電:市電AC220V士10%，內電源6V5AH蓄電池;

1、不帶分接開關的繞組直流電阻試驗。

不帶分接開關的繞組導電回路主要由繞組、引線和出線接線端子構成。繞組和引線之間一般采用接線板對接，螺栓緊固的方式進行連接，導電接觸面大，連接方式可靠。

一旦出現 某一相的低壓繞組異常，檢修人員應首先檢查接線端子是否松動或開裂。如果接線端子正常， 那么很有可能是繞組和引線連接板接觸不良，必要時撤油至低壓接線手孔，打開手孔蓋板， 檢查繞組和引線的連接情況。

2、帶分接開關的高壓繞組直流電阻試驗。

這種情況下，構成導電回路的結構元件比較復雜，包含繞組、引線、分接開關、管導電密封頭、接線端子等，其中，分接開關和套管導電密封頭的結構最為復雜，也經常出現接 觸不良，導致繞組的直流電阻數值超標。

當發生繞組直流電阻異常缺陷時，通常會出現以下 8 類缺陷特征，每類缺陷特征分別對應著一個或多個成因。

1、套管的導電密封頭接觸不良。這種情況下，缺陷現象應該具有如下特征

(1)在所有分接位置上，某相繞組的直流電阻數值都明顯偏大;

(2)套管的導電密封頭結構比較復雜，容易出現接觸不良的情況。

2、零點套管的導電密封頭接觸不良。這種情況下，缺陷現象應該具有如下特征

(1)在所有分接位置上，三相繞組的直流電阻數值都明顯偏大;

(2)零點套管的導電密封頭結構比較復雜，容易出現接觸不良的情況。

3、切換開關結構原因造成直流電阻異常缺陷現象應該具有如下特征

(1)直阻測試數據不穩定，級差沒有規律。

(2)切換開關的結構較為復雜，但經常出現問題的部分主要是觸頭組和面板，觸頭組的電氣連接部分和觸頭組與面板的接觸部分容易出現接觸不良，導致接觸電阻或直流電阻超標。

4、切換開關單數觸或雙數觸頭接觸不良，導致直阻異常。這種情況下，缺陷現象應該具有如下特征：

(1) 在奇數分接位置(或偶數分接位置)上繞組的直流電阻數值整體偏大，然而在偶 數分接位置(或奇數分接位置)上數值正常;

5、選擇開關觸頭接觸不良造成的直流電阻異常，選擇開關主要涉及引線與開關的連接問題、開關動觸和定觸頭的接觸問題，這兩個問 題容易引起接觸不良、直流電阻超標。這種情況下，缺陷現象應該具有如下特征：

(1)在某一個固定的分接位置上，繞組直阻偏大，在其他位置上，數值合格;

(2)如果是正反調壓方式，上下半區對應的分接位置出現同時偏大的現象。

6、極性開關接觸不良導致的直流電阻異常。這種情況下，缺陷現象應該具有如下特征：

(1)正反調壓的有載開關,上半區和下半區直阻數據相比某半區直阻整體偏大，級差比較穩定;

(2)粗細調壓的有載開關，中試控股在整定位置與上下相鄰位置級差變化較大，與歷史數據相比整體偏大;

7、引線和繞組的異常情況導致的直阻異常 這種情況下，缺陷現象應該具有如下特征：

(1)某相繞組整體偏大，且級差均勻;

(2)該相套管結構經檢查緊固到位且接觸良好，直接將測試線接在引線頭上測量， 直阻仍然偏大，且級差均勻;

(3)用手晃動引線，再進行測試，繞組直流電阻數據可能發生明顯變化;

8、無載分接開關接觸不良導致的直阻異常 這種情況下，缺陷現象應該具有如下特征：

(1) 導電回路中包含無載分接開關;

(2) 某相繞組直流電阻偏大;

(3) 無載分接開關位置指示顯示位置不正;

中試控股詳細講解按《預規》要求，顯極式大修時（和更換繞組后）要進行交流耐壓試驗，原因是這種轉子絕緣被擊穿后較容易修理。而對隱極式轉子只在局部修理槽內絕緣及局部更換繞組并修好后才做此項試驗。

某電廠一臺200MW發電機（水氫氫冷卻方式）其勵磁電壓為455V，由絕緣電阻及交流阻抗及損耗試驗得判定該機轉子繞組接地點在負極側，接地性質為動態高阻抗接地，但未發現有匝間短路。因此，技術員當即決定進行交流耐壓試驗，來尋找故障點。
