中試控股技術研究院魯工為您講解：三相變壓器繞組變形測試儀（源頭大廠）

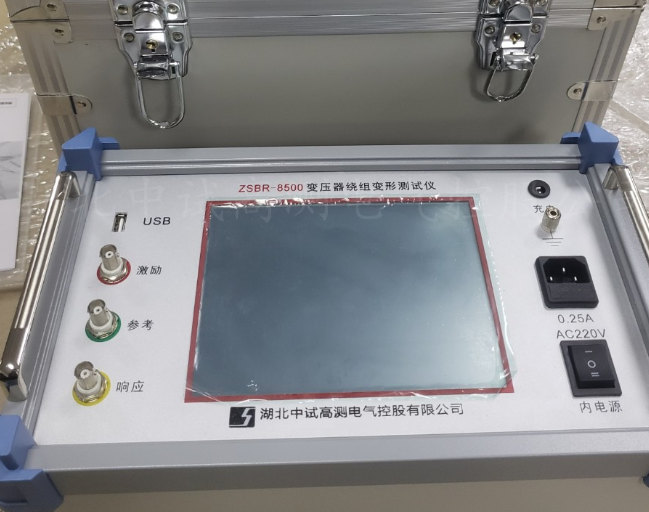

ZSBR-8500變壓器繞組變形測試儀

雙通道16位AD采樣,8寸彩色觸摸屏，亮度可調,USB2.0接口,支持數據上傳和聯機測試
先進的DDS掃頻技術
參考標準：DL/T 911-2016

變壓器繞組變形測試儀：變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

1.變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
2.當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；
3.基于以上思想和先進的測量技術，本設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以準確的判斷變壓器的變形程度。
4.本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

當變壓器遭受短路電流沖擊或其他沖擊后，變形有以下幾種：
①繞組整體變形，是由于運輸過程中，受到沖擊、傾斜、振動等外力影響，造成繞組位移。這種變形繞組尺寸不變，只是對鐵芯的相對位移變化。繞組的電感量、餅間電容量不變，對地電容量變化。一般電容量減小。

在等值電路中，諧振峰點向高頻方向平移。所以，這種變形后所測頻譜圖中，和以前比較，各諧振點都仍然存在，不發生變化，只是峰值均向高頻方向平移(向右)。
②中試控股詳細講解餅間局部變形，在短路電磁力作用下使部分固定不牢線餅被擠壓，另外一些線餅拉長，這樣餅間電容被改變。這種變形的后果使等值電路圖中一些電感變大，一些變小；

與電感并聯的餅間電容也隨之改變。測量頻譜圖時，部分諧振峰點向高頻方向移動，而且峰值下降；部分諧振點向低頻方向移動，峰點升高。通過諧振峰值變化情況，判斷餅間變形面積和變形程度。
③匝間短路，從理論上講繞組發生匝間短路后，電感值下降，頻譜曲線發生明顯變化，幅值上升，一些諧振點峰值消失。

但理論是這樣的，實際上難以捕捉到這種情況。一旦運行中發生匝間短路，線匝將被燒斷，重瓦斯跳閘，壓力釋放閥動作，這時變壓器油色譜分析也會不合格，變壓器將吊罩檢查的。
④引線位移變形，由于引線長度較大，固定不牢時，運行中產生位移變形。當引線位移時，等值電路中表現為兩端口電容變化。

當信號入口端引線位移但引線電容與其他電路并聯之，所以它的變化不會對頻譜曲線有明顯變化；而輸出端引線位移，引線電容變化后對頻響曲線有明顯變化，尤其是曲線中300kHz～1MHz范圍內。所以，在實際測試中，采用中性點注入信號源，以防上述的影響。

如果引線對地電容減小，頻段內幅值上升，反之，則下降；引線對地電容變大，預示著引線向外殼方向移動，引線對地電容變小，則表示引線向繞組方向移動。
⑤中試控股詳細講解繞組輻向變形，當繞組受輻向力作用時，使內繞組向內收縮，直徑變小，電感量變小。這時內外繞組間距離變大，其電容變小，將使頻譜圖中的諧振峰點向高頻方向移動，且幅值有所增大。

⑥繞組軸向扭曲變形，當變壓器繞組間隙較大或有部分撐條移位，在電磁力作用下，使繞組在軸向被扭曲為S狀。這時部分餅問電容和對地電容減小。測量的頻譜圖上，有部分諧振峰向高頻方向移動，在低頻段諧振峰幅值下降，中頻段峰值略有上升，高頻段不變。
ZSBR-8500變壓器繞組變形測試儀技術指標
1. 設置6種不同的掃描方式：
線性 1K-1000kHz_1.0步進1kHz    1000點
線性 1K-1000kHz_0.5步進0.5kHz   2000點
線性 1K-2000kHz_1.0步進1kHz    2000點
線性 1K-2000kHz_0.5步進0.5kHz   4000點
分段100HZ - 1000kHz             1440點
分段100HZ - 2000kHz            2440點
2. 測量范圍：(-100dB） - （+20dB）
3. 測量精度：0.1dB；
4. 掃描頻率精度：0.01%；
5. 信號輸入阻抗：1MΩ；
6. 信號輸出阻抗：50Ω；
7. 同相測試重復率：99.9%

產品簡介
1. 采用先進的DDS掃頻技術;
2.采用雙電源供電:市電AC220V士10%，內電源6V5AH蓄電池;
3. 采用高速，高集成化微處理器設計;
4.輸出正弦波幅值可通過軟件設置;
5.雙通道16位AD采樣;
6. 8寸彩色觸摸屏，亮度可調;
7. 多可以保存120組測量數據，供隨時查閱或上傳至PC機;
8. 有強大的.上位機軟件,曲線分析、打印和生成word文檔;
9.USB2、0接口，支持數據.上傳和聯機測試;

ZSBR-8500變壓器繞組變形測試儀采用先進的DDS掃頻技術;

ZSBR-8500變壓器繞組變形測試儀采用雙電源供電:市電AC220V士10%，內電源6V5AH蓄電池;

不改變目前引線絕緣包扎方式，在每臺產品試裝時，準確裁截引線電纜長度，做到引線長度與套管的準確配裝。

改變電纜陰險的絕緣包扎方式。在總裝時，保持引線電纜絕緣的完整，不允許有絕緣松脫露銅現象。這樣引線裝配后，即使引線和銅管靠接，回路將由絕緣隔開而難于閉合，組織電流流通和過熱。

為防止漏磁而引起的過熱，可在變壓器油箱內壁及繞組鋼脫板上加裝磁屏蔽。這樣可以讓漏磁通盡可能的通過導磁性能較好的磁屏蔽裝置，而不穿入油箱內部的鋼板，從而避免了在油箱壁中產生大的損耗，引起油箱局部過熱。

加強管理，避免由于管理不善等原因而引起的過熱事故。對強油循環的冷卻系統必須有兩個可靠的電源，并有自動切換裝置，定期進行切換試驗，信號裝置齊全、可靠。

結束語

變壓器從開發、設計、制造、運輸到安裝、運行、維護等經過若干環節，其中任何一個環節出現問題，都將影響變壓器的健康運行。而變壓器過熱故障又是變壓器的常見多發性故障之一，對變壓器的安全運行帶來嚴重威脅。因此制造部門和運行部門應采取措施加強管理預防變壓器的過熱事故發生。

生產的變壓器繞組變形測試儀可以很精準的檢測出變壓器的故障問題，的變壓器繞組變形測試儀具備以下功能特性及技術參數：

功能與應用：

1.電力變壓器檢修例行試驗時，檢查變壓器的繞組頻率響應數據

2.電力變壓器出廠時，測量變壓器的繞組頻率響應數據作為變壓器的特征指紋信息

3.在電力變壓器發生短路后，測量電力變壓器的頻率響應數據并將其與短路前的測試數據做對比，檢查變壓器繞組是否發生了形變

4.根據測試結果自動制作格式規范的Word試驗報告

5.自動寬紙微型打印機打印測試獲得曲線和數據

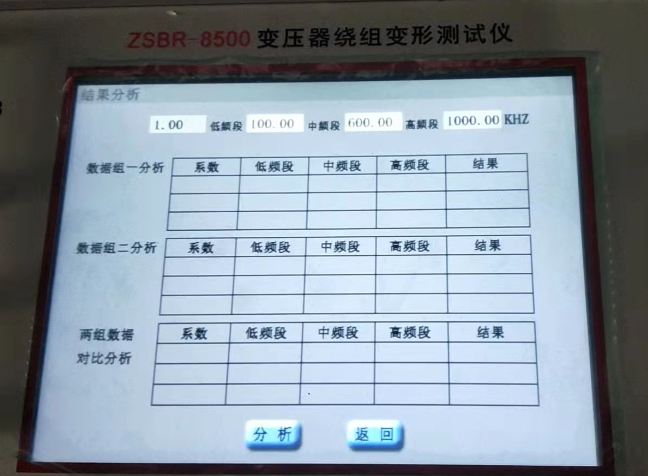

6.按照DLT-911對測試結果進行自動評估

產品特性：

1)無需連接筆記本電腦，單機即可完成頻響法變壓器繞組變形測試

2)掃頻頻率范圍可達10HZ～10MHZ，輸出頻率穩定，響應衰減倍數測量精度高

3)自帶微型打印機可打印頻率響應曲線和測試數據

4)按照DLT-911標準可完成測試結果三相相關性的自動評估

5)7寸大屏幕觸摸屏，全中文菜單界面，操作簡單

技術參數：

頻響法技術指標

1>線性掃描分布

掃頻測量范圍：1KHZ～2MHZ、4000掃頻點、分辨率為0.25KHZ、0.5KHZ和1KHZ

2>分段掃頻測量分布

掃頻測量范圍：0.5KHZ～1MHZ（2000掃頻點）；

0.5KHZ～10KHZ（500掃頻點）

10KHZ～100KHZ（500掃頻點）

100KHZ～500KHZ（500掃頻點）

500KHZ～1000KHZ（500掃頻點）

3>自定義掃描:10HZ～10MHZ，掃描點數最多4000點

4>衰減幅度測量范圍:(-100dB)至(+20dB)

5>衰減幅度測量精度:0.1dB

6>掃描頻率精度:0.01%

7>信號輸入阻抗：1MΩ

8>信號輸出阻抗：50Ω

9>同相測試重復率：99.9%

10>儀器尺寸(mm)：300×340×120

11>工作溫度：-10～50℃，環境濕度<90%

12>儀器鋁合金運輸箱尺寸(mm)：310×400×330儀器主機重量：5KG變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。
