中試控股技術研究院魯工為您講解：變壓器鐵芯繞組變形測試儀（中試大廠）

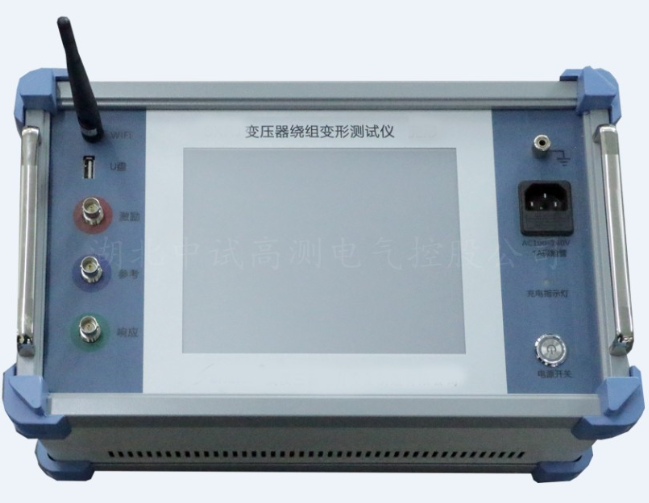

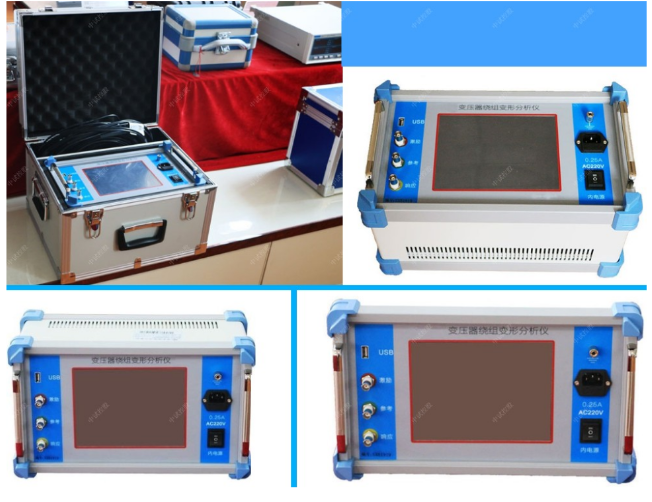

ZSBR-8500變壓器繞組變形測試儀

雙通道16位AD采樣,8寸彩色觸摸屏，亮度可調,USB2.0接口,支持數據上傳和聯機測試
先進的DDS掃頻技術
參考標準：DL/T 911-2016

變壓器繞組變形測試儀：變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

當變壓器遭受短路電流沖擊或其他沖擊后，變形有以下幾種：
①繞組整體變形，是由于運輸過程中，受到沖擊、傾斜、振動等外力影響，造成繞組位移。這種變形繞組尺寸不變，只是對鐵芯的相對位移變化。繞組的電感量、餅間電容量不變，對地電容量變化。一般電容量減小。

在等值電路中，諧振峰點向高頻方向平移。所以，這種變形后所測頻譜圖中，和以前比較，各諧振點都仍然存在，不發生變化，只是峰值均向高頻方向平移(向右)。
②中試控股詳細講解餅間局部變形，在短路電磁力作用下使部分固定不牢線餅被擠壓，另外一些線餅拉長，這樣餅間電容被改變。這種變形的后果使等值電路圖中一些電感變大，一些變小；

與電感并聯的餅間電容也隨之改變。測量頻譜圖時，部分諧振峰點向高頻方向移動，而且峰值下降；部分諧振點向低頻方向移動，峰點升高。通過諧振峰值變化情況，判斷餅間變形面積和變形程度。
③匝間短路，從理論上講繞組發生匝間短路后，電感值下降，頻譜曲線發生明顯變化，幅值上升，一些諧振點峰值消失。

但理論是這樣的，實際上難以捕捉到這種情況。一旦運行中發生匝間短路，線匝將被燒斷，重瓦斯跳閘，壓力釋放閥動作，這時變壓器油色譜分析也會不合格，變壓器將吊罩檢查的。
④引線位移變形，由于引線長度較大，固定不牢時，運行中產生位移變形。當引線位移時，等值電路中表現為兩端口電容變化。

當信號入口端引線位移但引線電容與其他電路并聯之，所以它的變化不會對頻譜曲線有明顯變化；而輸出端引線位移，引線電容變化后對頻響曲線有明顯變化，尤其是曲線中300kHz～1MHz范圍內。所以，在實際測試中，采用中性點注入信號源，以防上述的影響。

如果引線對地電容減小，頻段內幅值上升，反之，則下降；引線對地電容變大，預示著引線向外殼方向移動，引線對地電容變小，則表示引線向繞組方向移動。
⑤中試控股詳細講解繞組輻向變形，當繞組受輻向力作用時，使內繞組向內收縮，直徑變小，電感量變小。這時內外繞組間距離變大，其電容變小，將使頻譜圖中的諧振峰點向高頻方向移動，且幅值有所增大。

⑥繞組軸向扭曲變形，當變壓器繞組間隙較大或有部分撐條移位，在電磁力作用下，使繞組在軸向被扭曲為S狀。這時部分餅問電容和對地電容減小。測量的頻譜圖上，有部分諧振峰向高頻方向移動，在低頻段諧振峰幅值下降，中頻段峰值略有上升，高頻段不變。
ZSBR-8500變壓器繞組變形測試儀技術指標
1. 設置6種不同的掃描方式：
線性 1K-1000kHz_1.0步進1kHz    1000點
線性 1K-1000kHz_0.5步進0.5kHz   2000點
線性 1K-2000kHz_1.0步進1kHz    2000點
線性 1K-2000kHz_0.5步進0.5kHz   4000點
分段100HZ - 1000kHz             1440點
分段100HZ - 2000kHz            2440點
2. 測量范圍：(-100dB） - （+20dB）
3. 測量精度：0.1dB；
4. 掃描頻率精度：0.01%；
5. 信號輸入阻抗：1MΩ；
6. 信號輸出阻抗：50Ω；
7. 同相測試重復率：99.9%

使用繞組變形測試儀在使用過程中的注意事項。
（1）使用前，請先檢查測試儀的外觀，檢查電源開關位置是否在“關”的位置、各接線端子是否正常；
（2） 測試儀的“接地”沒有連接正確前，請不要開始繞組變形測試；
（3） 試驗前應將被試變壓器線端充分放電；
（4）中試控股詳細講解繞組變形測試應在解開變壓器所有引線(包括架空線、封閉母線和電纜)的前提下進行，并使這些引線盡可能的遠離變壓器套管(周圍接地體和金屬懸浮物需離開變壓器套20cm以上)，尤其是與封閉母線連接的變壓器
（5）測試時必須正確記錄分接開關的位置。應盡可能將被試變壓器的分接開關放置在第1分接，特別對有載調壓變壓器，以獲取較全面的繞組信息。對于無載調壓變壓器，應保證每次測量在同一分接位置，便于比較
（6）變壓器鐵心必須與外殼可靠接地。測試儀外殼、測量阻抗外殼必須與變壓器外殼可靠接地；
（7）應保證測量阻抗的接線鉗與套管線夾緊密接觸。如果套管線夾上有導電膏或銹跡，必須使用砂布或干燥的棉布擦拭干凈；
（8）測試儀使用完畢后應放置在干凈、溫度較低的位置，避免強烈振動，并防止臟污的灰塵進入測試儀內部。

ZSBR-8500變壓器繞組變形測試儀采用先進的DDS掃頻技術;

ZSBR-8500變壓器繞組變形測試儀采用雙電源供電:市電AC220V士10%，內電源6V5AH蓄電池;

        測量完成后，系統將自動選擇下一階段的參數。正確的布線完成后，下一階段可以直接通過“開始測量”來測量。如果測量參數被人為修改并顯示測試的相位，系統會自動提醒系統，以防止測量過程因遺漏而無法完全測量。在測量過程中，可以在數據文件分析管理窗口中選擇歷史數據曲線，使測試中的曲線可以橫向或縱向比較，從而發現可能的配線誤差，及時停止校正。在測量中，數據顯示窗口跟蹤相關數據，可以隨時中斷測量。在測量結束時，會出現保存的數據窗口，數據曲線會顯示在數據文件分析管理窗口中。然后可以進行下一次測量。

        選擇“瀏覽”，將出現“數據文件”對話框，然后可以選擇“保存的數據文件”，確認后將其添加到“數據”列表框中。然后，您可以單擊文件名來選擇所需的數據文件，并將其添加到文件列表窗口（直接位于軟件界面的上方）。當選擇枚舉窗口的文件時，它所包含的曲線數據在曲線坐標系中顯示，曲線的數據分析結果顯示在數據分析列表中。再次單擊文件名以取消正在顯示的數據文件。還可以單擊“選擇”清除所有選定的數據文件，或單擊“全部清除”以清除所有加載的數據文件。選擇分析測試報告將在選定的顯示曲線數據文件中顯示前三條曲線的測試報告，并可導出到Word文檔以供查看和打印。

        變壓器繞組變形測試儀的使用很簡單，電力工作者需要熟練掌握。  電力工作者在對變壓器的繞組變形進行測試的時候，需要用到變壓器繞組變形測試儀，該裝置因為可以快速測出變壓器的繞組變形而得名，大家可能會發現有的繞組變形測試儀出廠的時候，是自帶一個筆記本電腦的，那么是所有的繞組變形測試儀都是必須配一個筆記本電腦的嗎？

        事實上，如果繞組變形測試儀主機內部沒有嵌入電腦，那么就需要額外再配一個筆記本電腦，如果主機內嵌入了電腦的話，就不需要再賠筆記本電腦了，現在的繞組變形測試儀，出于使用方便的原因，一般都內部嵌入了一臺筆記本電腦，大家在選購的時候可以自行選擇。

        變壓器繞組變形測試儀是在測量變壓器內部繞組特征參數的基礎上，采用發達國家正在研制的內部故障頻率響應分析方法，對變壓器內部故障進行準確判斷。

  變壓器，它決定了線圈和向下的內部結構，因此，對于一個多繞組變壓器線圈中，如果相同的電壓電平，相同的卷繞方法中，對應于每個線圈中的參數的完成設計和制造（次后李）它應該是確定的。因此，每個線圈的頻域響應特性太確定，具有特定頻譜可比相應的三相線圈之間。

        變壓器在試驗發展過程中不斷發生匝間、相間短路，或在運輸管理過程中可能發生沖撞，造成線圈相對位移，以及經濟運行工作過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布模型參數之間發生時間變化。進而可以影響并改變變壓器原有的頻域特征，即頻率響應國家發生幅度變化和諧振頻點偏移等。并根據系統響應能力分析研究方法研制開發的變壓器繞組測試儀，就是我們這樣學習一種形式新穎的變壓器內部出現故障無損檢測網絡設備。它適用于63kV～500kV電力變壓器的內部組織結構故障檢測。  變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。
