中試控股技術研究院魯工為您講解：變壓器嚴重變形分析儀（大牌實力）

ZSBR-8500變壓器繞組變形測試儀

雙通道16位AD采樣,8寸彩色觸摸屏，亮度可調,USB2.0接口,支持數據上傳和聯機測試
先進的DDS掃頻技術
參考標準：DL/T 911-2016

變壓器繞組變形測試儀：變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

注意事項
1. 做完直流電阻試驗后不能立即做繞組變形試驗，測試前必須保證接線端充分放電，否則可能損壞本儀器。
2. 測試前必須斷開所有引線，使變壓器接線套管距離外導體大于20cm。
3. 測試鉗應與接線套管緊密連接，放線時不要彎曲測試線，收線時應按照線的原狀繞成環狀保存，線的環狀直徑不得小于35cm，否則有損測試線。
4. 不可用其他測試線代替本儀器標配的測試線。
5. 儀器應存放于通風干燥處，避免潮濕。
6. 若長期不用，每隔一個月通電一次，每次1-2小時。
7. 為了延長電池使用壽命，請用戶不要過度放電，電量顯示圖標指示沒電時應立即充電，充電完成后靜置至少半小時再使用電池供電。
8. 若儀器通電后顯示屏不亮，可能是電池沒電或者保險絲熔斷，請立即充電或更換保險絲，注意保險絲規格：0.25A。
9. 若使用內電源電池供電，當電池電量過低，屏幕會閃爍，請立即斷電或充電。
10. 測試過程中，盡量不要隨意移動或拆除測試線。
11. 若儀器屏幕閃爍，說明電池電量消耗完畢，請立即改用市電供電。
12. 若連接市電開機，屏幕不亮，肯能電源插座保險絲損壞，請更換0.25A的保險絲。
ZSBR-8500變壓器繞組變形測試儀技術指標
1. 設置6種不同的掃描方式：
線性 1K-1000kHz_1.0步進1kHz    1000點
線性 1K-1000kHz_0.5步進0.5kHz   2000點
線性 1K-2000kHz_1.0步進1kHz    2000點
線性 1K-2000kHz_0.5步進0.5kHz   4000點
分段100HZ - 1000kHz             1440點
分段100HZ - 2000kHz            2440點
2. 測量范圍：(-100dB） - （+20dB）
3. 測量精度：0.1dB；
4. 掃描頻率精度：0.01%；
5. 信號輸入阻抗：1MΩ；
6. 信號輸出阻抗：50Ω；
7. 同相測試重復率：99.9%；

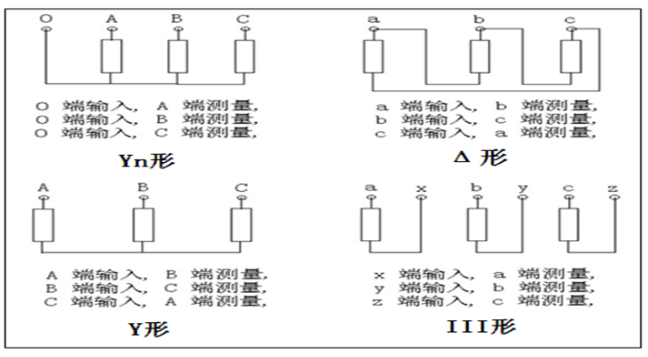

試驗程序
1.首先檢查變壓器接地狀況是否良好，套管引線應全部解開。
2.詳細記錄被試品的銘牌數據及原始工況有否異常，以及被試品變壓器當前測試狀況下的分接開關位置，并仔細輸入被試品情況登記窗。
3.根據被試品的情況建立被試品數據文件的子目錄；測試完成后應將測量的數據備份至該目錄下，并注意進行整理工作。
4.數據存放格式：文件是以ASCII碼的形式存放，用戶可用各種文字編輯軟件進行閱讀和修改。
5.對剛退出運行的變壓器進行測量，測量前應盡量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫手段，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。

ZSBR-8500變壓器繞組變形測試儀采用先進的DDS掃頻技術;

ZSBR-8500變壓器繞組變形測試儀采用雙電源供電:市電AC220V士10%，內電源6V5AH蓄電池;

l 采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。

l 測量速度快，對單個繞組測量時間1-3分鐘以內。

l 頻率精度非常高，精度高于0.001% 。

l 數字化頻率合成，頻率穩定性更高。

l 5000V電壓隔離、充分保護測試電腦安全。

l 可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。

l 分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。

l 軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。

l 軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。

l 現場接線簡單、使用方便。

測試分析軟件主要特色

l 采用windows平臺，兼容Window 2000/Window XP/Windows7/windows8。

l 采用數據庫保存測試數據，對測試數據的管理簡潔方便。

l 可以同時加載 9 條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。

l 軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。

l 軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場做很多的輸入，使用更加方便。

l 軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。

l 軟件界面簡潔、直觀、實用。
