中試控股技術研究院魯工為您講解：變壓器嚴重變形綜合測試儀

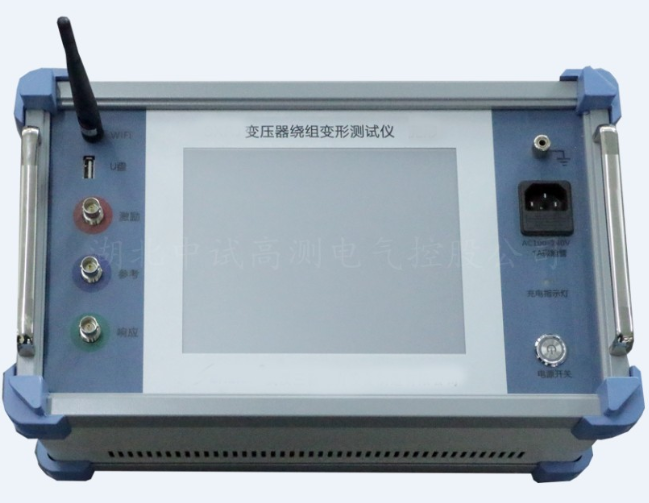

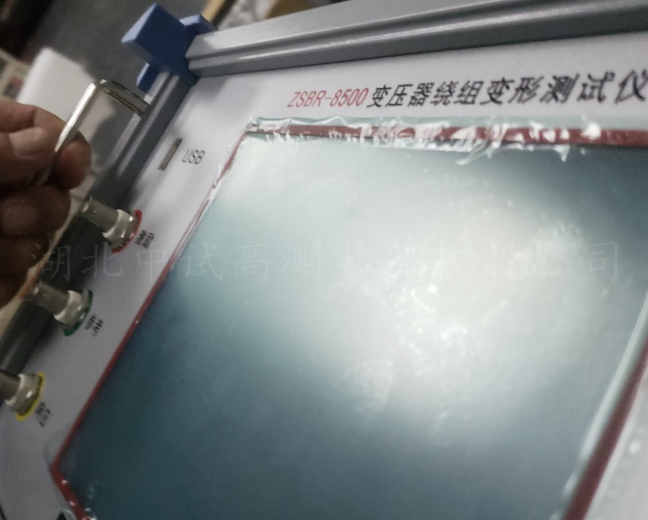

ZSBR-8500變壓器繞組變形測試儀

雙通道16位AD采樣,8寸彩色觸摸屏，亮度可調,USB2.0接口,支持數據上傳和聯機測試
先進的DDS掃頻技術
參考標準：DL/T 911-2016

變壓器繞組變形測試儀：變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

1.變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
2.當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

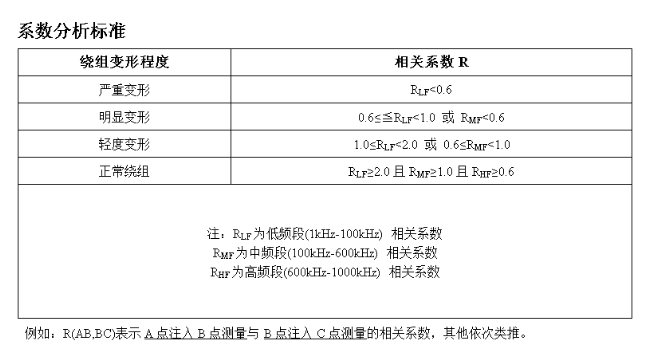

3.基于以上思想和先進的測量技術，設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以準確的判斷變壓器的變形程度。
4.本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。
ZSBR-8500變壓器繞組變形測試儀技術指標
1. 設置6種不同的掃描方式：
線性 1K-1000kHz_1.0步進1kHz    1000點
線性 1K-1000kHz_0.5步進0.5kHz   2000點
線性 1K-2000kHz_1.0步進1kHz    2000點
線性 1K-2000kHz_0.5步進0.5kHz   4000點
分段100HZ - 1000kHz             1440點
分段100HZ - 2000kHz            2440點
2. 測量范圍：(-100dB） - （+20dB）
3. 測量精度：0.1dB；
4. 掃描頻率精度：0.01%；
5. 信號輸入阻抗：1MΩ；
6. 信號輸出阻抗：50Ω；
7. 同相測試重復率：99.9%；

ZSBR-8500變壓器繞組變形測試儀上位機軟件
1. 光盤中有以下目錄： 應用程序、USB Drive
2. 本軟件運行環境：32位 window XP  或  32位 window 7 系統。
3. 應用程序的安裝： 打開應用程序文件夾，雙擊setup.exe, 若用戶PC機沒有安裝.NET 程序運行環境，該安裝軟件首先安裝.NET環境，然后再安裝本軟件。
4. 首次將設備與電腦連接，需要在PC機上安裝硬件驅動，對應光盤USB Drive目錄，安裝驅動步驟見附件III。
5. 下載數據：連接USB線，使儀器設備處于上傳數據狀態，單擊本軟件【連接設備】，設備連接成功后單擊【下載數據】即可，數據自動命名、自動保存, 文件命名規則為：測試頻段_接線套管_測試日期.xls。
6. 聯機測試：每次測試前用戶必須新建文件以保存測試數據，測試完成，數據自動保存，打開目錄即可查看。
7. 本軟件可以同時顯示兩組數據曲線，便于數據的橫向、縱向對比分析，兩組曲線的測試頻段和接線套管必須一致才能同時打開。
8. 數據分析：用戶可自行設置分析頻段，然后單擊【分析】即可。
9. 用戶可以選擇性的“導出word文檔”和“打印曲線”的顯示曲線、曲線信息、分析結果。
10. 曲線水平縮放：“Shift“ + 鼠標滾動，曲線縱向縮放：“Alt”+ 鼠標滾動，按住鼠標左鍵上下移動。
11. 雙擊復選框后面的分貝值改變曲線顯示顏色。
12. 拖動“跟蹤滑塊”或單擊兩邊按鈕或單擊“跟蹤滑塊”后滾動鼠標查看不同頻率下的分貝值。
13. 【清除數據】只是清除當前數據的顯示，并沒有刪除文件，若用戶需要刪除文件，進入目錄刪除即可。
14. 用戶不要更改.xls文件的內容,否則將導致軟件無法識別而產生錯誤。

ZSBR-8500變壓器繞組變形測試儀采用先進的DDS掃頻技術;

ZSBR-8500變壓器繞組變形測試儀采用雙電源供電:市電AC220V士10%，內電源6V5AH蓄電池;

1、變壓器長期過載引起線圈發熱，加速絕緣老化，造成匝間短路、相間短路或對地短路，

導致變壓器著火或；

2、絕緣油質不好或油量過少，引起絕緣強度減低而發生短路；

3、接觸不良；

4、接地不良。

（1）檢查保護動作情況。

（2）記錄所有動作信號。

（3）報告調度及分局有關部門和領導。

（4）對變壓器外部進行全面檢查。

（5）重點檢查壓力釋放器是否噴油、頂部紅色端鈕是否彈起。

（6）將檢查結果報告調度和分局有關部門。

（7）若壓力釋放器噴油且頂部紅色端鈕彈起。

（8）就說明壓力釋放保護動作正確。

A、通過觀察變壓器的外貌來檢查其是否有明顯異常現象。如線圈引線是否斷裂，脫焊，絕

緣材料是否有燒焦痕跡，鐵心緊固螺桿是否有松動，硅鋼片有無銹蝕，繞組線圈是否有外

露等。

B、絕緣性測試。用萬用表R×10k擋分別測量鐵心與初級，初級與各次級、鐵心與各次級、

靜電屏蔽層與衩次級、次級各繞組間的電阻值，萬用表指針均應指在無窮大位置不動。否

則，說明變壓器絕緣性能不良。

C、線圈通斷的檢測。將萬用表置于R×1擋，測試中，若某個繞組的電阻值為無窮大，則說

明此繞組有斷路性故障。

D、判別初、次級線圈。電源變壓器初級引腳和次級引腳一般都是分別從兩側引出的，并且

初級繞組多標有220V字樣，次級繞組則標出額定電壓值，如15V、24V、35V等。再根據這些

標記進行識別。

E、空載電流的檢測。

F、空載電壓的檢測。將電源變壓器的初級接220V市電，用萬用表交流電壓接依次測出各繞

組的空載電壓值（U21、U22、U23、U24）應符合要求值，允許誤差范圍一般為：高壓繞組

≤±10％，低壓繞組≤±5％，帶中心抽頭的兩組對稱繞組的電壓差應≤±2％。

G、一般小功率電源變壓器允許溫升為40℃～50℃，如果所用絕緣材料質量較好，允許溫升

還可提高。

H、檢測判別各繞組的同名端。在使用電源變壓器時，有時為了得到所需的次級電壓，可將

兩個或多個次級繞組串聯起來使用。采用串聯法使用電源變壓器時，參加串聯的各繞組的

同名端必須正確連接，不能搞錯。否則，變壓器不能正常工作。

油浸電力變壓器的故障常被分為內部故障和外部故障兩種。內部故障為變壓器油箱內發生

的各種故障，其主要類型有：各相繞組之間發生的相問短路、繞組的線匝之間發生的匝問

短路、繞組或引出線通過外殼發生的接地故障等。外部故障為變壓器油箱外部絕緣套管及

其引出線上發生的各種故障，其主要類型有：絕緣套管閃絡或破碎而發生的接地短路，引

出線之間發生相問故障等而引起變壓器內部故障或繞組變形等。
