中試控股技術研究院魯工為您講解：變壓器正常繞組變形分析儀

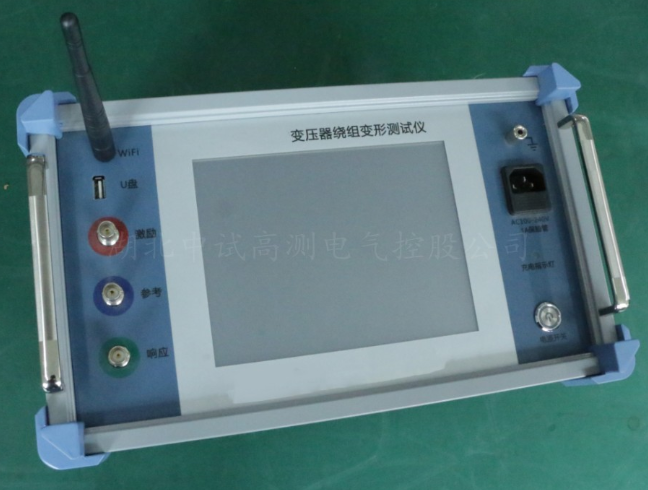

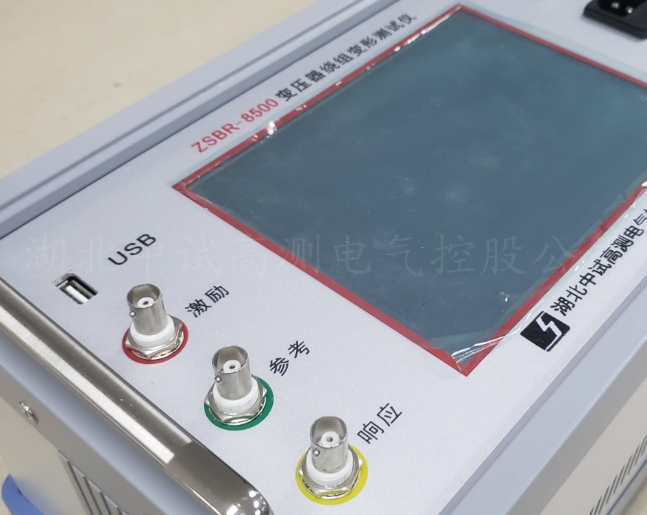

ZSBR-8500變壓器繞組變形測試儀

雙通道16位AD采樣,8寸彩色觸摸屏，亮度可調,USB2.0接口,支持數據上傳和聯機測試
先進的DDS掃頻技術
參考標準：DL/T 911-2016

變壓器繞組變形測試儀：變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

ZSBR-8500變壓器繞組變形測試儀技術特點
1. 采用先進的DDS掃頻技術；
2. 采用雙電源供電：市電AC220V±10%，內電源6V5AH蓄電池；
3. 采用高速，高集成化微處理器設計；
4. 輸出正弦波幅值可通過軟件設置；
5. 雙通道16位AD采樣；
6. 8寸彩色觸摸屏，亮度可調；
7. 多可以保存120組測量數據，供隨時查閱或上傳至PC機；
8. 有強大的上位機軟件，曲線分析、打印和生成word文檔；
9. USB2.0接口,支持數據上傳和聯機測試；
ZSBR-8500變壓器繞組變形測試儀技術指標
1. 設置6種不同的掃描方式：
線性 1K-1000kHz_1.0步進1kHz    1000點
線性 1K-1000kHz_0.5步進0.5kHz   2000點
線性 1K-2000kHz_1.0步進1kHz    2000點
線性 1K-2000kHz_0.5步進0.5kHz   4000點
分段100HZ - 1000kHz             1440點
分段100HZ - 2000kHz            2440點
2. 測量范圍：(-100dB） - （+20dB）
3. 測量精度：0.1dB；
4. 掃描頻率精度：0.01%；
5. 信號輸入阻抗：1MΩ；
6. 信號輸出阻抗：50Ω；
7. 同相測試重復率：99.9%；

ZSBR-8500變壓器繞組變形測試儀采用先進的DDS掃頻技術;

ZSBR-8500變壓器繞組變形測試儀采用雙電源供電:市電AC220V士10%，內電源6V5AH蓄電池;

軟件應用

軟件應用功能主要是查詢二次信息，分析處理“三遙”數據，比較以前的定時記錄，對故

障以及施工等報警事件進行響應和指示，統計動作次數和時間。管理二次設備實驗的記錄

以及定值，讓繼電保護人員將數據認真、準確填寫，從而讓其他部門在共享和查詢時更加

方便。軟件應用還有連接圖像和數據庫的功能，并且在圖像中對二次設備的缺陷以及故障

進行反映，對保護裝置的運行進行分析。對一次裝備的參數接口進行設置，還可以查詢一

次主接線圖。

方法庫以及數據倉庫

與傳統的關系數據庫相比，數據倉庫的數據組織形式更加多樣，它不僅對非結構性接口、

應用程序接口以及動態存儲等方面有很強的性能，還具備對數據進行處理的能力。

方法庫指的是可以對大量處理方法進行存儲以及封裝的規則庫，也是關于應用程序軟件的

集中表現方式，對數據的完整性可以有效地保證，同時還能對客戶的使用范圍進行限制。

系統建立的模式

隨著社會的發展和進步，計算機技術已經被廣泛地運用到各個領域，信息資源的利用對于

企業的發展有很大的影響，因此在電力變壓器繼電保護管理系統中，對這一點要十分注重

，從外部空間收集可以用到的信息數據，也可以將信息數據提供給外部空間。因特網模式

是近年來進行系統模式建立的主要模式。

結論

綜上所述，可以看出對電力變壓器的保護十分重要，它不僅能預防事故還能縮小事故發生

的范圍，從而提高系統運行的可靠性。變壓器是電力系統中十分重要的電器設備，它具有

結構可靠以及故障小等特點。電力系統安全、正常地運行離不開電力變電站，它對功率的

傳輸有一定的影響，可以減少同等級以及同一段線路功率傳輸的電流量，從而降低線路的

損耗。本文主要對電力變壓器繼電保護技術進行了研究和分析，從而讓它更好地運用到電

力系統中，讓電力系統在發生故障時，能夠盡量減少用戶的損失。
