中試控股技術研究院魯工為您講解：變壓器內部故障繞阻變形分析儀

ZSBX-9000變壓器繞組變形測試儀

雙電源供電:市電AC220V士10%，內電源6V5AH蓄電池，雙通道16位AD采樣,8寸彩色觸摸屏，USB2.0接口,支持數據上傳和聯機測試
中英文切換，先進的DDS掃頻技術
參考標準：DL/T 911-2016

變壓器繞組變形測試儀：當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

6種不同的掃描方式,精度：0.01%，無線連接電腦，3D立體圖形顯示，現場測試無需電源；本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

注意事項
1. 做完直流電阻試驗后不能立即做繞組變形試驗，測試前必須保證接線端充分放電，否則可能損壞本儀器。
2. 測試前必須斷開所有引線，使變壓器接線套管距離外導體大于20cm。
3. 測試鉗應與接線套管緊密連接，放線時不要彎曲測試線，收線時應按照線的原狀繞成環狀保存，線的環狀直徑不得小于35cm，否則有損測試線。
4. 不可用其他測試線代替本儀器標配的測試線。
5. 儀器應存放于通風干燥處，避免潮濕。
6. 若長期不用，每隔一個月通電一次，每次1-2小時。
7. 為了延長電池使用壽命，請用戶不要過度放電，電量顯示圖標指示沒電時應立即充電，充電完成后靜置至少半小時再使用電池供電。
8. 若儀器通電后顯示屏不亮，可能是電池沒電或者保險絲熔斷，請立即充電或更換保險絲，注意保險絲規格：0.25A。
9. 若使用內電源電池供電，當電池電量過低，屏幕會閃爍，請立即斷電或充電。
10. 測試過程中，盡量不要隨意移動或拆除測試線。
11. 若儀器屏幕閃爍，說明電池電量消耗完畢，請立即改用市電供電。
12. 若連接市電開機，屏幕不亮，肯能電源插座保險絲損壞，請更換0.25A的保險絲。

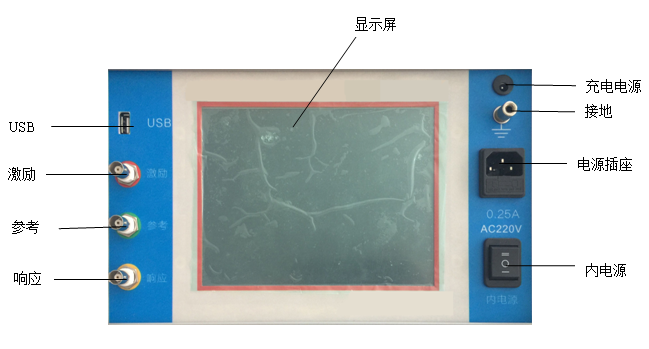

技術特點
1. 采用先進的DDS掃頻技術；
2. 采用雙電源供電：市電AC220V±10%，內電源6V5AH蓄電池；
3. 采用高速，高集成化微處理器設計；
4. 輸出正弦波幅值可通過軟件設置；
5. 雙通道16位AD采樣；
6. 8寸彩色觸摸屏，亮度可調；
7. 多可以保存120組測量數據，供隨時查閱或上傳至PC機；
8. 有強大的上位機軟件，曲線分析、打印和生成word文檔，可3D顯示；
9. USB2.0接口,支持數據上傳；
10. 可WIFI聯機測試
三、技術指標
1. 設置6種不同的掃描方式：
線性 1K-1000kHz_1.0步進1kHz    1000點
線性 1K-1000kHz_0.5步進0.5kHz   2000點
線性 1K-2000kHz_1.0步進1kHz    2000點
線性 1K-2000kHz_0.5步進0.5kHz   4000點
分段100HZ - 1000kHz             1440點
分段100HZ - 2000kHz            2440點
2. 測量范圍：(-100dB） - （+20dB）
3. 測量精度：0.1dB；
4. 掃描頻率精度：0.01%；
5. 信號輸入阻抗：1MΩ；
6. 信號輸出阻抗：50Ω；
7. 同相測試重復率：99.9%；
請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。
使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。
避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。
在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作。
請勿在易爆環境中操作。
保持產品表面清潔和干燥。
警告：警告字句指出可能造成人身傷亡的狀況或做法。
小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

ZSBX-9000變壓器繞組變形測試儀變壓器繞組變形測試儀采用先進的DDS掃頻技術;

ZSBX-9000變壓器繞組變形測試儀USB2.0接口,支持數據上傳；可WIFI聯機測試

2、復合電壓起動的過電流保護，宜用于升壓變壓器、系統聯絡變壓器和過電流保護不滿足靈敏性要求的降壓變壓器。

3、負序電流和單相式低電壓起動過電流保護，可用于63MVA及以上升壓變壓器。

4、當采用上述2、3的保護不能滿足靈敏性和選擇性要求時，可采用阻抗保護。變壓器常用保護方式四：零序電流保護反應大接地電流系統中變壓器外部接地短路的零序電流保護。110kV及以上大接地電流系統中，如果變壓器中性點可能接地運行，對于兩側或三側電源的升壓變壓器或降壓變壓器應裝設零序電流保護，作變壓器主保護的后備保護，并作為相鄰元件的后備保護。

什么是零序電流保護

利用接地時產生的零序電流使保護動作的裝置，叫零序電流保護。中試控股在電纜線路上都采用專門的零序電流互感器來實現接地保護。將零序電流互感器套地三芯電纜上，電流繼電器接在互感器的二次線圈上，在正常運行或無接地故障時，由于電纜三相電流的向量之和等于零，零序互感器二次線圈的電流也為零(只有很小的不平衡電流)，故電流繼電器不動作。當發生接地故障時，零序互感器二次線圈將出現較大的電流，使電流繼電器動作，以便發出信號或切除故障。

變壓器常用保護方式五：過負荷保護反應變壓器對稱過負荷的過負荷保護。

對于400kVA及以上的變壓器，當臺數并列運行或單獨運行并作為其他負荷的備用電源時，應根據可能過負荷的情況裝設過負荷保護。對自耦變壓器和多繞組變壓器，保護裝置應能反應公共繞組及各側過負荷的情況。變壓器的過負荷電流，在大多數情況下，都是三相對稱的，故過負荷保護只要接入一相電流，電流繼電器來實現，并進過一定的延時作用于信號。選擇保護安裝在哪一側時，要考慮它能夠反映變壓器所有各側線圈過負荷情況。在無經常值班人員的變電所，必要時過負荷保護可動作于跳閘或斷開部分負荷。

變壓器保護方式六：過勵磁保護

反應變壓器過勵磁的過勵磁保護。

目前的大型變壓器設計中，為了節省材料，降低造價，減少運輸重量，鐵心的額定工作磁通密度都設計得較高，約在1.7~1.8T，接近飽和磁密(1.9~2T)，因此在過電壓情況下，很容易產生過勵磁。另因磁化曲線比較“硬”，在過勵磁時，由于鐵心飽和，勵磁阻抗下降，勵磁電流增加的很快，當工作磁密達到正常磁密的1.3~1.4倍時，勵磁電流可達到額定電流水平。其次由于勵磁電流是非正弦波，含有許多高次諧波分量，而鐵心和其他金屬構件的渦流損耗與頻率的平方成正比，可引起鐵心、金屬構件、絕緣材料的嚴重過熱，若過勵磁倍數較高，持續時間過長，可能使變壓器損壞。因此，高壓側為500kV的變壓器宜裝設過勵磁保護。裝設變壓器過勵磁保護的目的是為了檢測變壓器的過勵磁情況，及時發出信號或動作于跳閘，使變壓器的過勵磁不超過允許的限度，防止變壓器因過勵磁而損壞。變壓器直流電阻測試儀的測量方法與步驟

變壓器直流電阻測試儀采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。中試控股儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

變壓器直流電阻測試儀是測量大容量變壓器直流電阻設計的新型儀器，是中試控股設計成一體的高精度穩流電源及測試部分組成，測試過程微機控制，自動完成穩流判斷、數據采集、數據處理、阻值顯示及打印。該儀器對于在載調壓器縱向測試可一次供電完成，充分節約試驗時間，并為變壓器生產廠家設置有溫升試驗功能，對各種類型變壓器可實現快速準確測量，具有操作簡便、精度高、抗干擾等特點。變壓器直流電阻測試儀既可單獨使用，使測試電流達到20A、40A，是發供電單位、變壓器制造行業及大中型用電企業保障安全生產、提高產品質量的理想測試儀器。

變壓器直流電阻測試儀的測量方法：

測量直流電阻是變壓器試驗中的一個重要項目。通過測量，可以檢查出設備的導電回路有無接觸不良、焊接不良、線圈故障及接線錯誤等缺陷。在中、小型變壓器的實際測量中，大多采用直流電橋法，當被試線圈的電阻值在1歐以上的一般用單臂電橋測量，1歐以下的則用雙臂電橋測量。在使用雙臂電橋接線時，電橋的電位樁頭要靠近被測電阻，電流樁頭要接在電位樁頭的上面。測量前，應先估計被測線圈的電阻值，將電橋倍率選鈕置于適當位置，將非被測線圈短路并接地，然后打開電源開關充電，待充足電后按下檢流計開關，迅速調節測量臂，使檢流計指針向檢流計刻度中間的零位線方向移動，進行微調，待指針平穩停在零位上時記錄電阻值，此時，被測線圈電阻值＝倍率數×測量臂電阻值。測量完畢，先開放檢流計按鈕，再放開電源開關。
