中試控股技術研究院魯工為您講解:變壓器繞組匝間短路儀

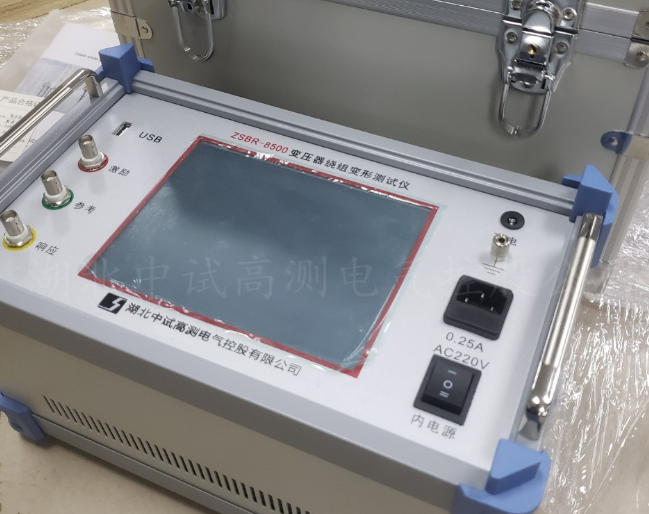

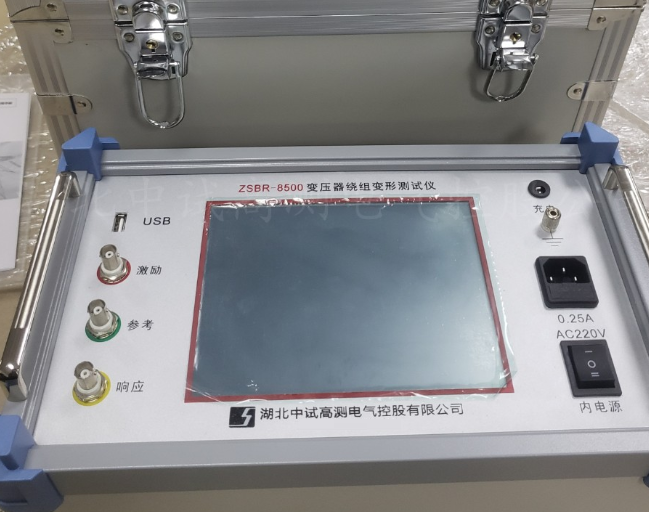

ZSBX-9000變壓器繞組變形測試儀
雙電源供電:市電AC220V士10%,內電源6V5AH蓄電池,雙通道16位AD采樣,8寸彩色觸摸屏,USB2.0接口,支持數據上傳和聯機測試
變壓器繞組變形測試儀:當變壓器在試驗過程中出現匝間、相間短路,在運行中出現短路或其他故障因電磁拉力造成線圈移位,在運輸過程中發送碰撞造成線圈相對移位,這些因素都會使變壓器分布參數發生變化,其頻域響應也發生變化,根據頻域響應曲線即可判斷變壓器的變形程度;
6種不同的掃描方式,精度:0.01%,無線連接電腦,3D立體圖形顯示,現場測試無需電源;本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。
注意事項
售后服務
ZSBX-9000變壓器繞組變形測試儀變壓器繞組變形測試儀采用先進的DDS掃頻技術;
ZSBX-9000變壓器繞組變形測試儀USB2.0接口,支持數據上傳;可WIFI聯機測試
中英文切換,先進的DDS掃頻技術
參考標準:DL/T 911-2016
1. 做完直流電阻試驗后不能立即做繞組變形試驗,測試前必須保證接線端充分放電,否則可能損壞本儀器。
2. 測試前必須斷開所有引線,使變壓器接線套管距離外導體大于20cm。
3. 測試鉗應與接線套管緊密連接,放線時不要彎曲測試線,收線時應按照線的原狀繞成環狀保存,線的環狀直徑不得小于35cm,否則有損測試線。
4. 不可用其他測試線代替本儀器標配的測試線。
5. 儀器應存放于通風干燥處,避免潮濕。
6. 若長期不用,每隔一個月通電一次,每次1-2小時。
7. 為了延長電池使用壽命,請用戶不要過度放電,電量顯示圖標指示沒電時應立即充電,充電完成后靜置至少半小時再使用電池供電。
8. 若儀器通電后顯示屏不亮,可能是電池沒電或者保險絲熔斷,請立即充電或更換保險絲,注意保險絲規格:0.25A。
9. 若使用內電源電池供電,當電池電量過低,屏幕會閃爍,請立即斷電或充電。
10. 測試過程中,盡量不要隨意移動或拆除測試線。
11. 若儀器屏幕閃爍,說明電池電量消耗完畢,請立即改用市電供電。
12. 若連接市電開機,屏幕不亮,肯能電源插座保險絲損壞,請更換0.25A的保險絲。
儀器自購買之日起一年內,屬于公司的產品質量問題免費維修,終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系,以便為您安排最便捷的處理方案,并為您提供最快的現場服務。

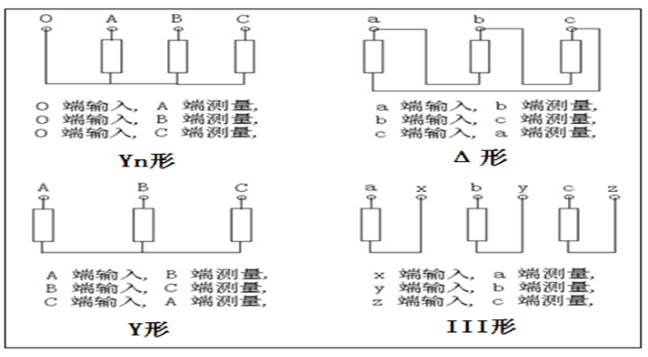

附錄I變壓器常見接線方式

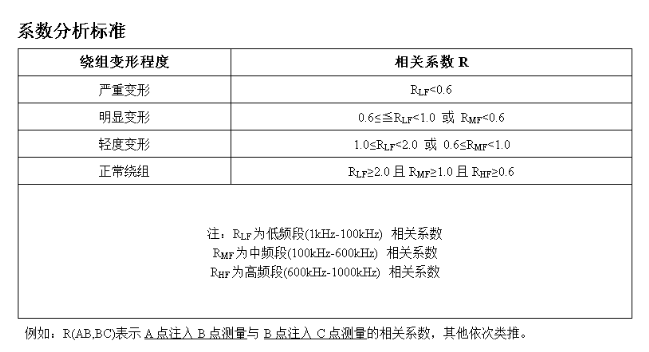

附錄II相關系數分析標準
本儀器或PC軟件針對變壓器變形程度的分析嚴格按照DLT/911 2004執行,執行標準如下表所示:
繞組變形程度 相關系數R
嚴重變形 RLF<0.6
明顯變形 0.6≤≦RLF<1.0 或 RMF<0.6
輕度變形 1.0≤RLF<2.0 或 0.6≤RMF<1.0
正常繞組 RLF≥2.0且RMF≥1.0且RHF≥0.6
注:RLF為低頻段(1kHz-100kHz) 相關系數
RMF為中頻段(100kHz-600kHz) 相關系數
RHF為高頻段(600kHz-1000kHz) 相關系數
例如:R(AB,BC)表示A點注入B點測量與B點注入C點測量的相關系數,其他依次類推。
附錄III安裝硬件驅動
1. 連接好USB線和電源線,接通電源,進入主界面,點擊【PC通訊】,PC機彈出如圖11所示對話框;
2. 選擇“是,僅這一次(T)”,單擊“下一步”,彈出如圖12所示對話框;
3. 選擇“從列表或指定位置安裝(高級)”,單擊“下一步”,彈出一對話框,再次單擊“下一步”,彈出如圖13所示對話框;
4. 單擊“仍然繼續”,彈出如圖14所示對話框,單擊“瀏覽”,選擇光盤的USB Driver目錄,再單擊“確定”;
5. 單擊“下一步”等待驅動安裝完成。
注意:對于某些WIN7系統,電腦有可能自行尋找驅動,但安裝不成功,需要用戶手動安裝驅動,步驟如下:
鼠標右鍵單擊“我的電腦”,選擇“設備管理器”,找到“未知設備”選項,然后右鍵單擊,選擇更新驅動程序,單擊“下一步”,選擇光盤的USB Drive目錄,單擊“下一步”,點擊“仍然繼續安裝”,直至安裝完成。
ZSBX-9000變壓器繞組變形測試儀
1. 采用先進的DDS掃頻技術;
2.采用雙電源供電:市電AC220V士10%,內電源6V5AH蓄電池;
3. 采用高速,高集成化微處理器設計;
4.輸出正弦波幅值可通過軟件設置;
5.雙通道16位AD采樣;
6. 8寸彩色觸摸屏,亮度可調;
7. 最多可以保存120組測量數據,供隨時查閱或上傳至PC機;
8. 有強大的.上位機軟件,曲線分析、打印和生成word文檔;
9.USB2、0接口,支持數據.上傳和聯機測試;
10.中英文切換
11.無線連接電腦
12.3D立體圖形顯示
13.數據U盤導出,現場測試無需電源,電腦。快捷方便。
技術指標
1. 設置6種不同的掃描方式:
線性 1K-1000kHz_1.0步進1kHz 1000點
線性 1K-1000kHz_0.5步進0.5kHz 2000點
線性 1K-2000kHz_1.0步進1kHz 2000點
線性 1K-2000kHz_0.5步進0.5kHz 4000點
分段100HZ - 1000kHz 1440點
分段100HZ - 2000kHz 2440點
2. 測量范圍:(-100dB) - (+20dB)
3. 測量精度:0.1dB;
4. 掃描頻率精度:0.01%;
5. 信號輸入阻抗:1MΩ;
6. 信號輸出阻抗:50Ω;
7. 同相測試重復率:99.9%;

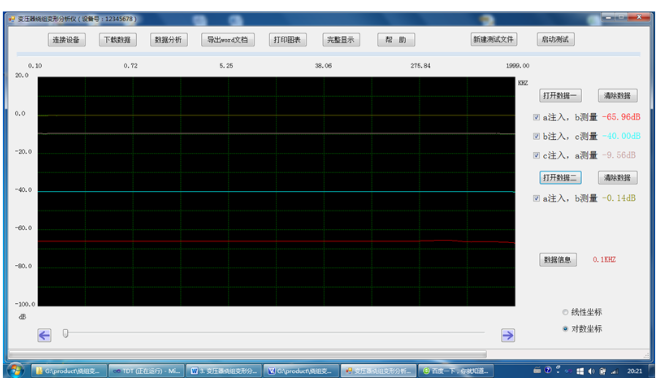

上位機軟件
1. 光盤中有以下目錄: 應用程序、USB Drive
2. 本軟件運行環境:32位 window XP 或 32位 window 7 系統。
3. 應用程序的安裝: 打開應用程序文件夾,雙擊setup.exe, 若用戶PC機沒有安裝.NET 程序運行環境,該安裝軟件首先安裝.NET環境,然后再安裝本軟件。
4. 首次將設備與電腦連接,需要在PC機上安裝硬件驅動,對應光盤USB Drive目錄,安裝驅動步驟見附件III。
5. 下載數據:連接USB線,使儀器設備處于上傳數據狀態,單擊本軟件【連接設備】,設備連接成功后單擊【下載數據】即可,數據自動命名、自動保存, 文件命名規則為:測試頻段_接線套管_測試日期.xls。
6. 聯機測試:每次測試前用戶必須新建文件以保存測試數據,測試完成,數據自動保存,打開目錄即可查看。
7. 本軟件可以同時顯示兩組數據曲線,便于數據的橫向、縱向對比分析,兩組曲線的測試頻段和接線套管必須一致才能同時打開。
8. 數據分析:用戶可自行設置分析頻段,然后單擊【分析】即可。
9. 用戶可以選擇性的“導出word文檔”和“打印曲線”的顯示曲線、曲線信息、分析結果。
10. 曲線水平縮放:“Shift“ + 鼠標滾動,曲線縱向縮放:“Alt”+ 鼠標滾動,按住鼠標左鍵上下移動。
11. 雙擊復選框后面的分貝值改變曲線顯示顏色。
12. 拖動“跟蹤滑塊”或單擊兩邊按鈕或單擊“跟蹤滑塊”后滾動鼠標查看不同頻率下的分貝值。
13. 【清除數據】只是清除當前數據的顯示,并沒有刪除文件,若用戶需要刪除文件,進入目錄刪除即可。
14. 用戶不要更改.xls文件的內容,否則將導致軟件無法識別而產生錯誤。
l 測量速度:單相繞組1分鐘-3分鐘
l 輸出電壓:Vpp-10V(25V),測試中自動調整
l 輸出阻抗:50Ω
l 輸入阻抗:1MΩ (響應通道內置50Ω匹配電阻)
l 掃頻范圍:10Hz-2MHz
l 頻率精度: 0.001%
l 掃頻方式:線性或對數,掃頻間隔和點數可任意設置
l 曲線顯示:幅頻曲線(相頻曲線,選配)
l 測量動態范圍寬:-120dB~20dB
l 供電電壓:AC220V±10%
l 主機重量:3.6kg
l 主機體積:272mm*258mm*95mm
變壓器繞組變形頻響 阻抗測試儀核心技術
產品簡介
變壓器繞組變形頻響 阻抗測試儀十研制的具有頻率響應法和低電壓短路阻抗法兩種測試方法的變壓器繞組變形測試儀。用兩種不同的方法對電力變壓器繞組進行測量,全面反映變壓器的繞組特性,更加準確地分析、診斷繞組變形情況。頻響法和阻抗法兩種設備完美合成,節省測試時間,提高工作效率。
變壓器繞組變形頻響 阻抗測試儀(頻率響應法)用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器。電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊,在短路電流產生的強大電動力作用下,變壓器繞組可能失去穩定性,導致局部扭曲、鼓包或移位等永久變形現象,這樣將嚴重影響變壓器的安全運行。按國家電力行業標準DL/T911-2004采用頻率響應分析法測量變壓器的繞組變形,是通過檢測變壓器各個繞組的幅頻響應特性,并對檢測結果進行縱向或橫向比較,根據幅頻響應特性的變化程度,判斷變壓器繞組可能發生的變形情況。
變壓器繞組變形頻響 阻抗測試儀(低電壓阻抗法)是根據DLT 1093-2008 變壓器繞組變形的電抗法檢測判斷導則專門研制的,主要用于測量大中型變壓器阻抗特性測試的智能化儀器。國家電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定:“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試繞組變形以保留原始記錄。”15.6 中規定:“變壓器在遭受近區突發短路后,應做低電壓短路阻抗測試或用頻響法測試繞組變形,并與原始記錄比較,判斷變壓器無故障后,方可投運。”低電壓阻抗測試能準確反應變壓器在繞組變形前后阻抗值的變化。
變壓器繞組變形頻響 阻抗測試儀儀器內部采用電壓、電流高精度同步交流采樣及FFT等數字信號處理技術,測量數據準確、穩定。該儀器采用三相自動測量或者單相測量方式,將低壓側可靠短接,輸入變壓器參數后,儀器便可自動測試、自動計算各相阻抗及阻抗誤差百分比。測試過程中顯示電壓電流波形,更加適合現場使用。
變壓器繞組變形頻響 阻抗測試儀由測量部分和分析軟件部分組成,分析部分由筆記本電腦完成,測量部分通過USB電纜與筆記本電腦連接。
產品特點
l 頻響法采用掃頻法對變壓器繞組特性進行測量,不對變壓器吊罩、拆裝的情況下,通過檢測各繞組的幅頻響應特性,對6kV及以上變壓器,準確測量繞組的扭曲、鼓包或移位等變形情況。
l 頻響法三相自動測試。測量速度快,對單個繞組測量時間1-3分鐘以內。
l 頻響法頻率精度非常高,達到0.001% 。
l 頻響法采用數字化頻率合成,頻率穩定性更高。
l 頻響法采用5000V電壓隔離、充分保護測試電腦安全。
l 頻響法可同時加載9條曲線,各條曲線相關參數自動計算,自動診斷繞組的變形情況,給出診斷的參考結論。
l 頻響法采用分析軟件功能強大,軟件、硬件指標滿足DL/T911-2004標準。
l 短路阻抗法為三相自動測試。不用外接調壓源,采用市電AC220V低壓電源,便可自動對變壓器的AB、BC、CA高壓繞組施加電壓,同步采集數據,自動計算出阻抗誤差百分比,測試結果非常直觀。
l 短路阻抗法適用于任意大小容量的變壓器的阻抗測試。
l 短路阻抗法測試過程中顯示測試電流、測試電壓的波形圖譜,方便實時監測測試情況。
l 短路阻抗法具有測量電感的功能。
l 短路阻抗法具有測量變壓器零序阻抗的功能。
l 采用windows平臺,兼容Window 2000/Window XP/Windows7/windows8。
l 采用數據庫保存測試數據,對測試數據的管理簡潔方便。
l 軟件管理功能強大,充分考慮現場使用的需要,測量數據自動存盤、自動導出生成Word版測試報告(需安裝相應的Office軟件)或JPG圖片報告,方便用戶出測試報告。
l 軟件智能化程度高,在輸入、輸出信號連接好之后,只需要按一個鍵就可以完成所有的測量工作。
l 軟件界面簡潔直觀,分析、存儲、報告導出、打印等菜單,只有完成當前一步方自動彈出下一步所需菜單,更加方便。
技術參數
l 測量速度:單相繞組1分鐘-3分鐘
l 輸出電壓:Vpp-25V,測試中自動調整
l 輸出阻抗:50Ω
l 輸入阻抗:1MΩ(響應通道內置50Ω匹配電阻)
l 掃頻范圍:50Hz-2MHz 或 50Hz-10MHz(選配)
l 頻率精度: 0.001%
l 采集通道量化精度:14位
l 掃頻方式:線性或對數,掃頻間隔和點數可任意設置
l 曲線顯示:幅頻曲線(相頻曲線,選配)
l 測量動態范圍寬:-120dB~20dB
l 供電電壓:AC220V±10%
l 阻抗法測試電流:0-10A
l 阻抗法頻率:50Hz/60Hz
l 二合一主機重量: 4.5kg
變壓器繞組變形測試儀技術指標
產品用途
變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量,采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法,對變壓器內部故障作出準確判斷。
變壓器設計制造完成后,其線圈和內部結構就確定下來,因此對一臺多繞組的變壓器線圈而言,如果電壓等級相同、繞制方法相同,則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定,對應的三相線圈之間其頻率圖譜具有一定可比性。
變壓器在試驗過程中發生匝間、相間短路,或在運輸過程中發生沖撞,造成線圈相對位移,以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形,就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征,即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀,就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV~500kV電力變壓器的內部結構故障檢測。
