中試控股技術研究院魯工為您講解：63kV～500kV變壓器繞組變形測量儀

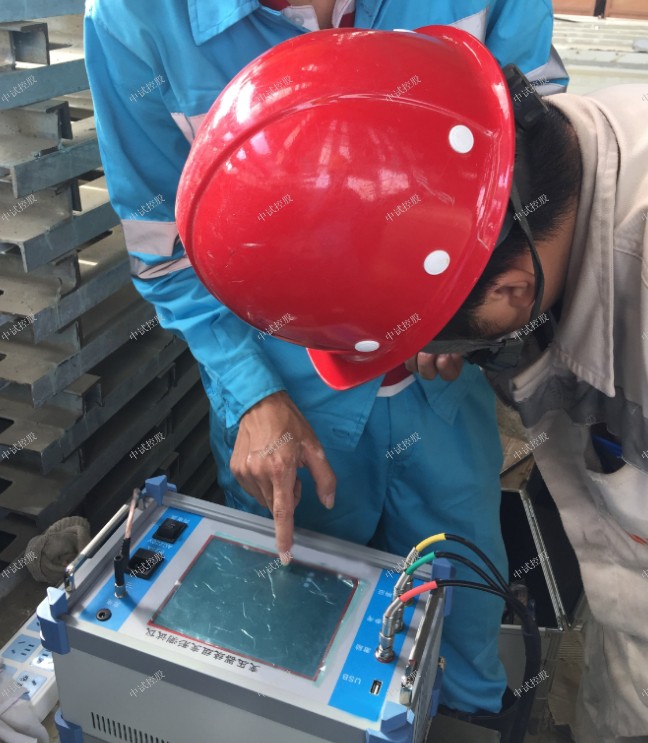

ZSBX-9000變壓器繞組變形測試儀

雙電源供電:市電AC220V士10%，內電源6V5AH蓄電池，雙通道16位AD采樣,8寸彩色觸摸屏，USB2.0接口,支持數據上傳和聯機測試
中英文切換，先進的DDS掃頻技術
參考標準：DL/T 911-2016

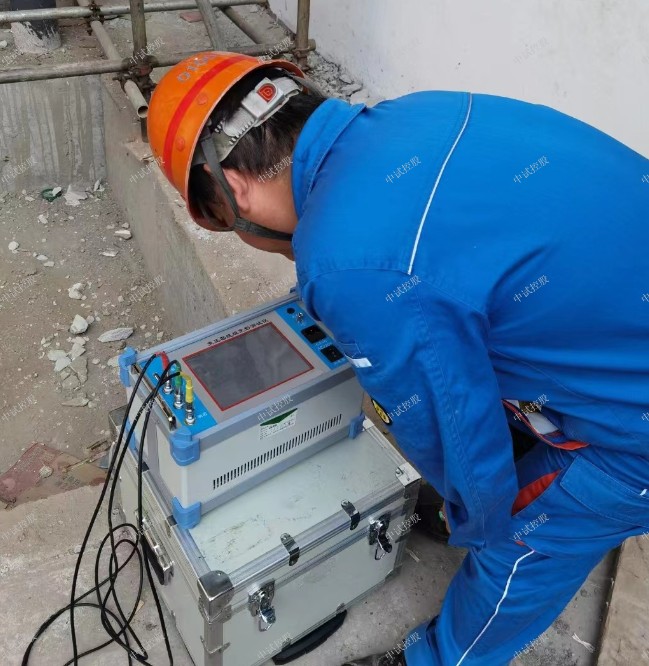

變壓器繞組變形測試儀：當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

6種不同的掃描方式,精度：0.01%，無線連接電腦，3D立體圖形顯示，現場測試無需電源；本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

變壓器繞組變形測試儀用于測試各種等級電力變壓器(6kV~750kV)及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊；

在短路電產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這樣將嚴重影響變壓器的安全運行。

變壓器繞組變形測試儀采用掃頻法及低電壓阻抗法對變壓器的繞組進行綜合測試，按國家電力行業標準DL/T911-2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性；

并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。

阻抗法國家電力行業標準DL/T1093-2008對繞組的阻抗值進行測試，通過與標準的阻抗值比對判斷繞組的變形狀況。

技術指標
1. 設置6種不同的掃描方式：
線性 1K-1000kHz_1.0步進1kHz    1000點
線性 1K-1000kHz_0.5步進0.5kHz   2000點
線性 1K-2000kHz_1.0步進1kHz    2000點
線性 1K-2000kHz_0.5步進0.5kHz   4000點
分段100HZ - 1000kHz             1440點
分段100HZ - 2000kHz            2440點
2. 測量范圍：(-100dB） - （+20dB）
3. 測量精度：0.1dB；
4. 掃描頻率精度：0.01%；
5. 信號輸入阻抗：1MΩ；
6. 信號輸出阻抗：50Ω；
7. 同相測試重復率：99.9%；
頻率響應圖譜的特征
1、差異是的
從微觀的角度看，變壓器由于型號、容量、電壓等級、線圈繞法、繞組結構、位臵和引線等的不同，不同繞組的頻譜譜圖肯定不同，且有的存在較大的差異，就算是同一廠家生產的也一樣。這一方面說明
頻響法的靈敏度高，另一方面，使得頻譜特征歸類不容易。國產和進口變壓器，由于結構設計上有一定的差異，頻譜有較明顯的差別。
2、具有相對的一致性
從宏觀的角度看，對于制造工藝良好的同一臺變壓器，其同一側三相繞組的結構基本是一致的，測得的頻響特性曲線通常具有一定的可比性，特別是對沒有分接開關的低壓繞組。這是進行變形診斷的基礎。
3、低壓繞組的一致性較好
低壓線圈多為連續式繞組，匝數少，結構簡單，阻抗小，無分接繞組，因此工藝上三相易做到一致，頻響曲線干擾毛刺少，三相頻譜曲線一致性較好。
高、中壓繞組則多為餅式或糾結式，匝數多，阻抗大，大多帶有分接繞組，結構復雜，反映在頻譜曲線上，響應較小，毛刺多，相與相之間的一致性較差。
4、廠用變壓器的一致性較差
廠用變壓器(包括廠變和備變)由于多采用雙分裂結構，相與相之間的一致性普遍都比主變的差，且廠用變壓器遭受短路故障的幾率較高，累積效應造成一致性較差。
5、三相變壓器的一致性較好
三相變壓器特征圖譜上相與相之間的一致性比單相變壓器好。另外，從繞組的特征圖譜上諧振峰的分布情況，可以判斷變壓器繞組的防陡波特性，為改善變壓器繞組的絕緣設計提供依據。

從整體上看，如果一個繞組的頻譜曲線上諧振峰少，比較平坦，則說明一旦陡波(如雷電波，操作波)侵入繞組后，繞組內部發生諧振的可能性小。

因此，危害繞組絕緣的電位分布發生的可能性小，說明設計合理。另一方面，如果諧振峰上升很快，說明繞組的阻抗函數存在高階極點，繞組對陡波的響應快，易損壞。
綜上所訴，做變壓器繞組變形試驗很有必要，對維護電力系統的安全至關重要。
電力企業在選擇采購變壓器繞組變形測試儀時應該做出準確的判斷，選擇那些實力雄厚的公司生產的設備，這樣精度和準確性才能得到保證，才能保證變壓器在出現故障時能夠及時的發現，從而保證設備安全。

武漢中試電力作為一家專業的電力設備生產廠家所生產的變壓器繞組變形測試儀，就能夠滿足國內輸變電企業輸送電流的精確性能，準確性方面的要求。而且有專業的調試工程師為您公司的工作人員進行培訓，保證設備的正常使用以及技術問題的處理，從而可以保證您的變壓器能夠高效穩定的運行。

ZSBX-9000變壓器繞組變形測試儀變壓器繞組變形測試儀采用先進的DDS掃頻技術;

ZSBX-9000變壓器繞組變形測試儀USB2.0接口,支持數據上傳；可WIFI聯機測試

1.過熱故障是熱應力導致絕緣加速劣化。

情況一：只涉及到熱源外絕緣油的分解，產生的氣體主要是甲烷和乙烯，一般占總烴的80%以上，隨著故障點的溫度升高，乙烯所占比例將增加，嚴重過熱會產生微量乙炔。

情況二：當涉及固體絕緣材料時，除產生甲烷和乙烯外，還產生大量的CO和CO2，若無CO和CO2，就可能是裸金屬局部過熱性故障。

2.放電故障是高電應力作用從而產生絕緣劣化。

高能量放電故障，又名電弧放電故障，有產氣量大、氣體產生劇烈等特點。因此運用測定油中溶解氣體的方法不易對其進行預診斷。這種方法只適用于出現故障后，根據油中氣體等成分的分析，對變壓器故障的性質和嚴重程度進行診斷。高能量放電故障氣體主要是乙炔和氫，會產生少部分的乙烯和甲烷;當涉及固體絕緣，會產生大量CO氣體;

低能量放電故障特征是電火花放電，其產生的氣體主要是乙烯和氫，總烴一般較低;

局部放電故障特征是氫成分最多(占氫烴總量的85%以上)，其次是甲烷，局部放電會導致絕緣老化，如任其發展，會引起絕緣損壞，甚至造成事故。

為保證變壓器的良好運作和電力系統的正常運行，主要介紹變壓器一下幾種分析方法：

1.振動分析法。

通過對變壓器振動信號的監測和分析，從而達到對變壓器狀態監測的目的。

2.紅外測溫技術

紅外熱像技術是利用紅外探測器接受被測目標的紅外輻射信號，經放大處理，轉換成標準視頻信號，然后通過電視屏或監視器顯示紅外熱像圖。

3.頻率響應分析法。

頻率響應分析法是一種用于判斷變壓器繞組或引線結構是否偏移的有效方法。頻率響應法正是通過測量細微的電感或電容的改變來判斷繞組是否產生機械位移。
