中試控股技術研究院魯工為您講解：輸配電線路測試儀

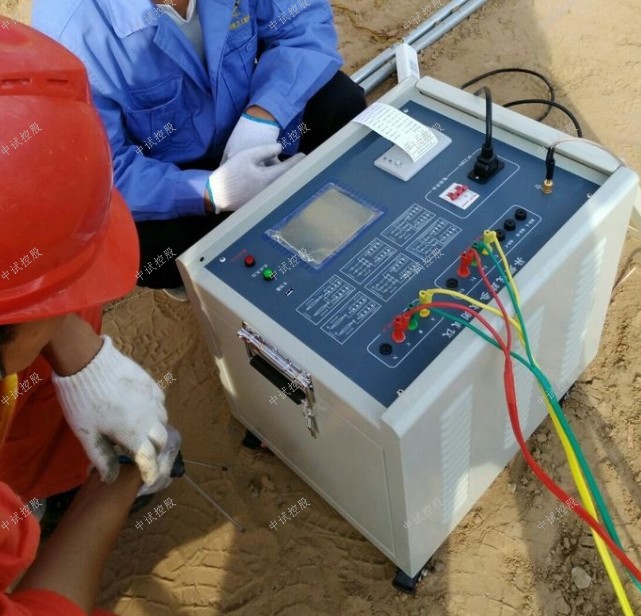

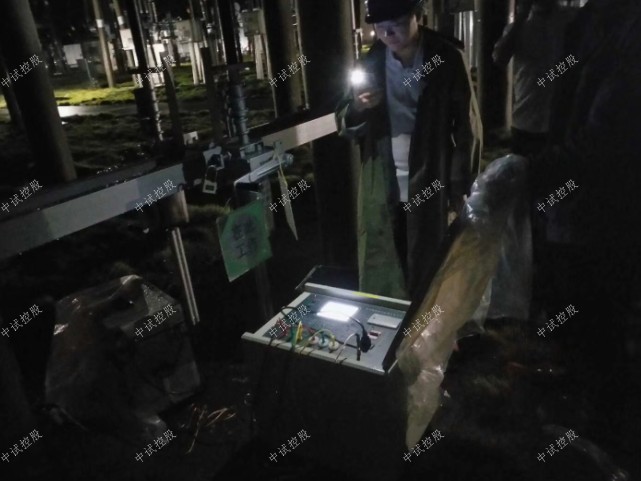

ZSXL-Y輸電線路異頻參數測試系統

測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量)
DSP數字信號處理器為內核
參考標準： DL/T 741-2010

輸電線路異頻參數測試系統：集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。輸電線路是用變壓器將發電機發出的電能升壓后，再經斷路器等控制設備接入輸電線路來實現。結構形式，輸電線路分為架空輸電線路和電纜線路。輸電線路試驗為離線檢測和在線檢測，運用帶電作業或其他作業方式對桿塔本體、基礎、架空導地線、絕緣子、金具及接地裝置等的運行狀態進行檢測，可以對線路運行狀態及可靠性提供評估依據，對線路狀態檢修提供可靠的分析數據，對線路事故、故障的原因進行分析判斷及提前防范的作用。

隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性，針對這一問題。

我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、高速數字處理芯片及獨有的國家專利技術抗感應電壓電路；有效地消除強干擾的影響，保證儀器設備的安全，能極其方便、快速、準確地測量輸電線路的工頻參數。
輸電線路是用變壓器將發電機發出的電能升壓后，再經斷路器等控制設備接入輸電線路來實現。結構形式，輸電線路分為架空輸電線路和電纜線路。
輸電線路試驗為離線檢測和在線檢測，運用帶電作業或其他作業方式對桿塔本體、基礎、架空導地線、絕緣子、金具及接地裝置等的運行狀態進行檢測，可以對線路運行狀態及可靠性提供評估依據，對線路狀態檢修提供可靠的分析數據，對線路事故、故障的原因進行分析判斷及提前防范的作用。

總之，線路檢測對電網安全運行起到了積極作用。

輸配電線路的故障排查及維護
在整個電力系統中，電能的分配以及輸送都是通過輸配電線路實現的，一旦輸配電線路出現運行故障將會對電能的正常供應造成嚴重影響，同時還可能會引發安全事故，不利于用電安全，所以必須做好輸配電線路的故障排查以及維護工作。
造成輸配電線路故障的因素較多，必須進行詳細的分析，并制定出有效的解決措施以及維護方法，才能保證線路運行的穩定性和安全性。
1、造成輸配電線路故障的主要因素
1.1 鳥類
鳥類是造成輸配電線路故障的最常見因素，因鳥類自身的生活習性，經常會在線路周圍活動，鳥巢以及糞便較多，當鳥類在線路上停留時，可能會引發線路短路、閃絡等故障問題，對線路的正常運行造成嚴重影響。在設計輸配電線路的時候，沒有將鳥類影響考慮在內，因鳥類引起的線路故障問題較多，并且很難實現對鳥類行為的控制，根治難度較大。
1.2 雷擊
從全國范圍內的輸配電線路故障情況來看，因雷擊造成的故障所占比重是比較大的，并且具有較強的破壞力和較高的危害性，一旦發生雷擊故障問題，可能會造成大范圍的停電，不利于人們的正常生活和各項生產活動的進行。雷擊故障控制難度較大，具有不可預測性，常發生于夏季雷雨天氣，嚴重影響了輸配電線路的正常運行，同時還容易引發安全事故。
1.3 雨雪
輸配電線路在雨雪天氣的影響下也很容易出現運行故障，需要加強重視力度。當降水量較大或者出現強降雨時，將會引發滑坡、泥石流等災害，對輸配電線路造成破壞，造成桿塔倒折或者電線斷裂，影響正常供電。當積雪在樹枝上積壓過多時，可能會壓斷樹枝使其墜落到電線上，導致電線斷裂進而引發斷電故障；當冰雪凝結在輸配電線上，其自身重力可能壓斷電線引發線路故障。
1.4 大風
大風具有較強的破壞性，我國很多地區都會面臨大風甚至是暴風的侵襲，容易損壞線桿，造成線桿斷裂或歪倒，因而引發線路故障問；有時候也會造成樹木倒塌或者折斷，墜落到線桿或者電線上，對線路造成破壞。除此之外，在大風作用下，電線擺動幅度較大，經常出現碰線、混線引發的故障問題，不利于電能的正常供應。
2、輸配電線路常見故障排查方法
2.1 鳥類危害
在鳥類聚集區安裝驅鳥裝置，如風力驅鳥器、智能語音驅鳥器、防鳥鐵絲網等，同時在當地條件允許的情況下，還可以采用人工驅趕的方法來減少線路附近鳥類的數量，降低鳥類對輸配電線路的影響。
2.2 雷擊危害
做好線路的絕緣防護措施，安裝相應的避雷裝置，提高線路的避雷性能，降低雷雨天氣雷擊事件的發生概率；根據桿塔所在地區土壤電阻率指標大小，對線路接地電阻參數進行調整，盡可能地減小電阻；除此之外還可以通過架設耦合地線的方法提高線路的抗雷擊能力，避免因雷擊現象造成線路故障。
2.3 雨雪危害
為了排除強降雨對線路正常運行的影響，應該加強日常巡視工作，當線桿出現傾斜現象時要及時上報，盡快將其扶正、加固，同時需找出引起線桿傾斜的具體原因，從根本上加以解決。為了更好地應對冰雪天氣，在規劃線路的時候應該繞開樹木較多的區域，減少樹木對電線的影響；提高輸配電線路施工質量，保證投入運行后至少可以連續使用30a；加大日常巡視力度，及時清理線路上堆積、凝固的冰雪。
2.4 大風危害
在設計線路的時候，要對地質情況進行勘測，確定線桿的掩埋深度，同時要做好線桿的加固處理，提高其穩定性；對當地天氣特點進行調查，總結大風現象規律，為開展防風工作提供可靠的資料；合理規劃線路之間的間隔距離，避免因電線擺動幅度過大造成碰線、混線現象；加強線路的日常巡視和維護，及時解決因大風對線路運行所造成故障問題；對于大風現象比較嚴重的區段，可以通過安裝防震錘的方法，提高線路的穩定性。
3、輸配電線路的維護措施
3.1 建立健全線路管理制度
輸配電線路的維護是一項重要且必要的工作，必須長期堅持下去，需要依靠完善的管理制度才能實現更加理想的維護效果，建立健全線路管理制度，能夠為相關工作的開展提供可靠的依據，同時還能形成有效的約束作用。根據輸配電線網的運行特點，制定出針對性的管理制度，加強對各個運行細節的控制；明確線路運行管理責任，采用分區分段的方法將線路管理責任進行劃分，將管理責任落實到相關部門或者個人；對線路中的各種運行設備進行定期或者不定期檢查，保證其工作性能的良好性。
3.2 加強線路管理力度
實行有計劃的線路管理，針對線路的具體檢修情況制定出下一次的檢修計劃，列出需要重點進行檢查的環節和對象；對需要維修的線路以及設備費用進行估算，并上報主管部門審批。將線路管理工作進行落實，采用不同形式的巡視方法對線路運行情況進行全方位監控；發動群眾力量，提高群眾保護線路意識，使其積極參與到線路管理工作中。在進行線路管理的時候要嚴格按照管理制度進行每一步工作，對各種線路故障問題進行詳細的記錄、分類，提出針對性的治理措施降低故障發概率。
3.3 做好日常檢修工作
日常檢修是輸配電線路維護中的重點工作，也是保證線路正常運行的基礎，必須提高重視力度。電力部門應該認識到日常檢修工作對于線路運行安全及穩定的重要性，加大人力、財力支持，為相關工作的開展提供基礎保障；在對線路進行維護時要堅持預防為主、防治結合的基本原則，及時排除各種故障隱患，從根本上避免線路出現運行故障；在進行維修工作的時候，采用帶電作業和停電作業相結合的方法，降低線路故障造成的損失。
保證輸配電線路的正常運行意義重大，通過對輸配電線路常見故障進行分類，找出引起故障的具體原因，制定針對性的解決措施，做好日常維護工作，加強對線路故障的排查，及時排除存在的故障隱患，降低故障發生概率，在提高輸配電線路運行的穩定性及安全性方面起到了重要作用。
參數
儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能 儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能   絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
電壓測量端 大于10 MΩ
耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
輸電線路異頻參數測試系統使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

相關規程標準:
《 DL/T 1119-2010 輸電線路參數測試儀通用技術條件 》
《 110千伏及以上送變電基本建設工程啟動驗收規程 》
《 DL/T 559-94  220-500kV電網繼電保護裝置運行整定規程 》
《 GB 50150 - 2016 電氣裝置安裝工程電氣設備交接試驗標準 》

電力系統由發電廠（發電機、升壓變）、220-500kV高壓輸電線路、區域變電站（降壓變壓器）、35-110kV高壓配電線路（用戶、降壓變壓器）和6-10kV配電線路以及220V380V低壓配電線路組成。

其中高壓輸電線路、低壓配電線路是連接發電、供電、用電之間的橋梁，極其重要！

輸電線路工頻參數包含線路的正序電容、零序電容、正序阻抗、零序阻抗、線路間的互感電抗和耦合電容測量；
