中試控股技術研究院魯工為您講解：異頻輸電線路參數測量儀（實力大廠）

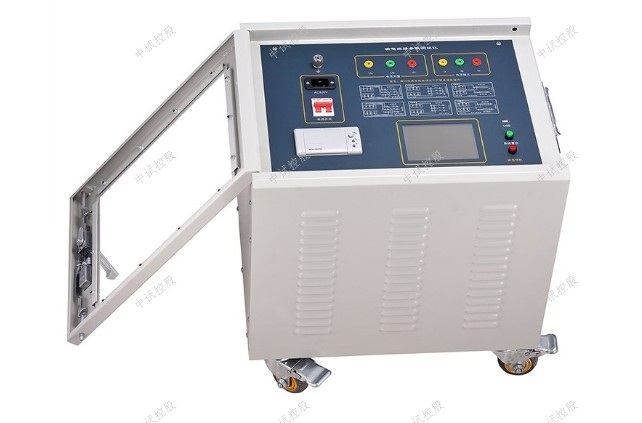

ZSXL-Y輸電線路異頻參數測試系統

測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量)
DSP數字信號處理器為內核
參考標準： DL/T 741-2010

輸電線路異頻參數測試系統：集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。輸電線路是用變壓器將發電機發出的電能升壓后，再經斷路器等控制設備接入輸電線路來實現。結構形式，輸電線路分為架空輸電線路和電纜線路。輸電線路試驗為離線檢測和在線檢測，運用帶電作業或其他作業方式對桿塔本體、基礎、架空導地線、絕緣子、金具及接地裝置等的運行狀態進行檢測，可以對線路運行狀態及可靠性提供評估依據，對線路狀態檢修提供可靠的分析數據，對線路事故、故障的原因進行分析判斷及提前防范的作用。

測試技術完全滿足以下規程、標準中對架空電力線路的工頻參數測量項目的要求。
《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》
《110千伏及以上送變電基本建設工程啟動驗收規程》
《DL/T559-94   220-500kV電網繼電保護裝置運行整定規程》
《GB50150-2006電氣裝置安裝工程電氣設備交接試驗標準》
輸電線路工頻參數測試服務，可滿足測量測量35-500kV高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設)的工頻參數等。

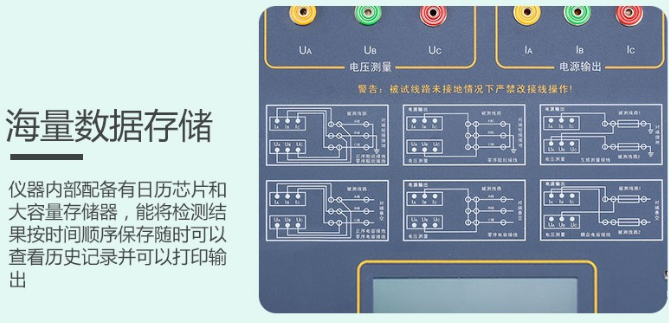

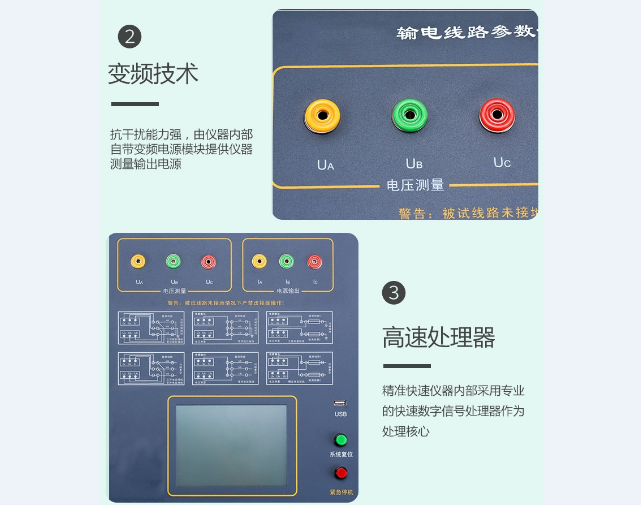

輸電線路異頻參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。

頻率可變為45H和55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統

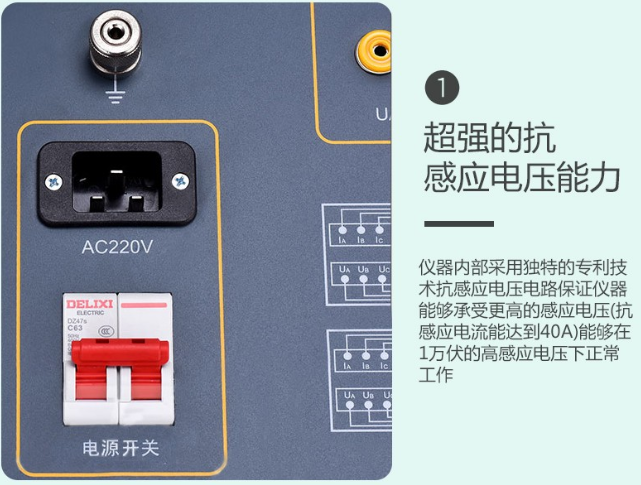

集成變頻測試電源、精密測量模塊、高速數字處理芯片及獨有的國家專利技術抗感應電壓電路；有效地消除強干擾的影響，保證儀器設備的安全，能極其方便、快速、準確地測量輸電線路的工頻參數。

參數
儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能 儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能   絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
電壓測量端 大于10 MΩ
耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
輸電線路異頻參數測試系統使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

高壓輸配電線路施工過程要注意的幾個方面
1、要確保高壓輸配電線路擁有一個牢固的基礎。
高壓輸電線的根基是否牢固影響著輸電線路運行的安全性、可靠性以及穩定性。一個牢固的高壓輸配電線路根基，能夠保證輸電線的桿塔不會傾斜或者倒塌下沉，能夠穩定地支撐輸電線，讓其運行更加安全、可靠。
2、要確保高壓輸配電線路桿塔的剛度與強度符合規定
在進行高壓輸配電線路施工時一定要嚴格按照相關標準，對施工材料進行嚴格把關，選質量可靠的桿塔。除此之外在進行桿塔施工時，要嚴格按照要求操作，每道工序都要符合相關標準。只有確保桿塔質量合格，安裝到位的基礎上，才能夠開展架線工作。
3、要確保電線質量以及架線方案設計的合理性
在開展架線的過程中，要對電線質量進行檢查，排除有質量問題的電線。除此之外，還要對架線的線路進行合理的設計，提前勘察架線路線，做好充分的準備工作，然后，按照架線的相關標準來開展架線工作。并且，再架線工作開展的過程中一定要注意一些細節問題。

電力系統由發電廠（發電機、升壓變）、220-500kV高壓輸電線路、區域變電站（降壓變壓器）、35-110kV高壓配電線路（用戶、降壓變壓器）和6-10kV配電線路以及220V380V低壓配電線路組成。

其中高壓輸電線路、低壓配電線路是連接發電、供電、用電之間的橋梁，極其重要！

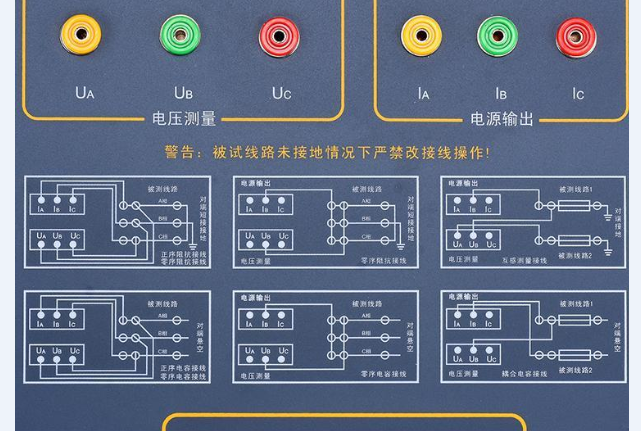

輸電線路工頻參數包含線路的正序電容、零序電容、正序阻抗、零序阻抗、線路間的互感電抗和耦合電容測量；
