中試控股技術研究院魯工為您講解：輸電線路故障參數測量儀（實力大廠）

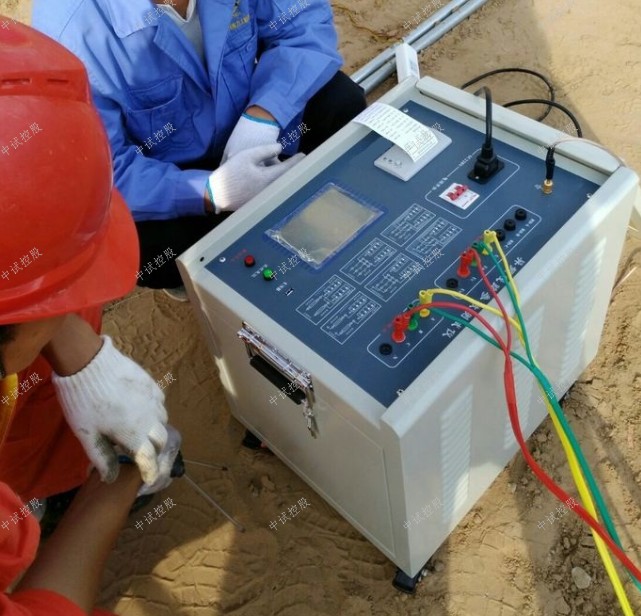

ZSXL-Y輸電線路異頻參數測試系統

測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量)
DSP數字信號處理器為內核
參考標準： DL/T 741-2010

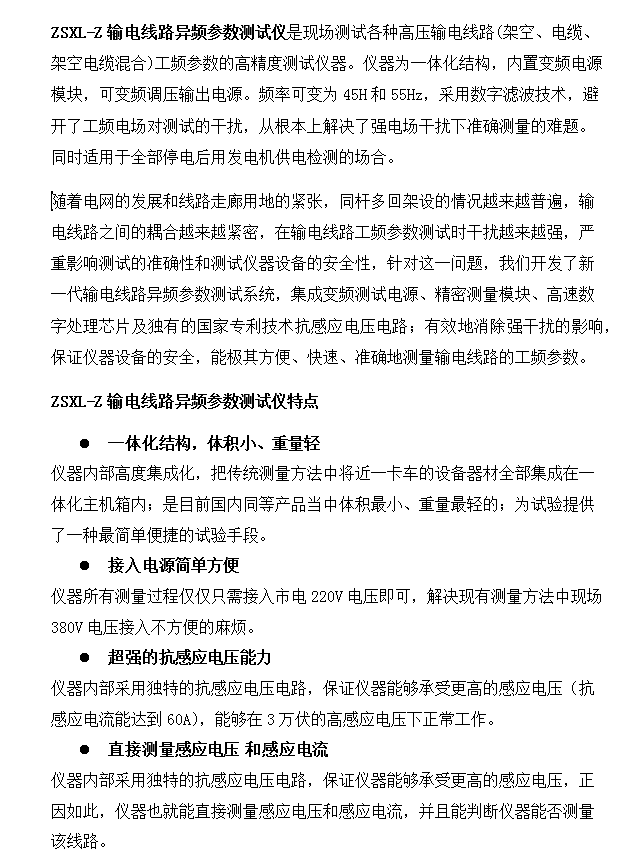

輸電線路異頻參數測試系統：集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。輸電線路是用變壓器將發電機發出的電能升壓后，再經斷路器等控制設備接入輸電線路來實現。結構形式，輸電線路分為架空輸電線路和電纜線路。輸電線路試驗為離線檢測和在線檢測，運用帶電作業或其他作業方式對桿塔本體、基礎、架空導地線、絕緣子、金具及接地裝置等的運行狀態進行檢測，可以對線路運行狀態及可靠性提供評估依據，對線路狀態檢修提供可靠的分析數據，對線路事故、故障的原因進行分析判斷及提前防范的作用。

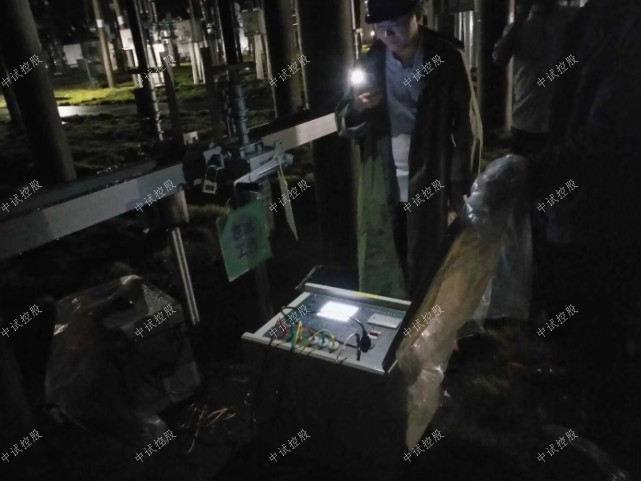

輸配電線路的故障排查及維護
在整個電力系統中，電能的分配以及輸送都是通過輸配電線路實現的，一旦輸配電線路出現運行故障將會對電能的正常供應造成嚴重影響，同時還可能會引發安全事故，不利于用電安全，所以必須做好輸配電線路的故障排查以及維護工作。
造成輸配電線路故障的因素較多，必須進行詳細的分析，并制定出有效的解決措施以及維護方法，才能保證線路運行的穩定性和安全性。

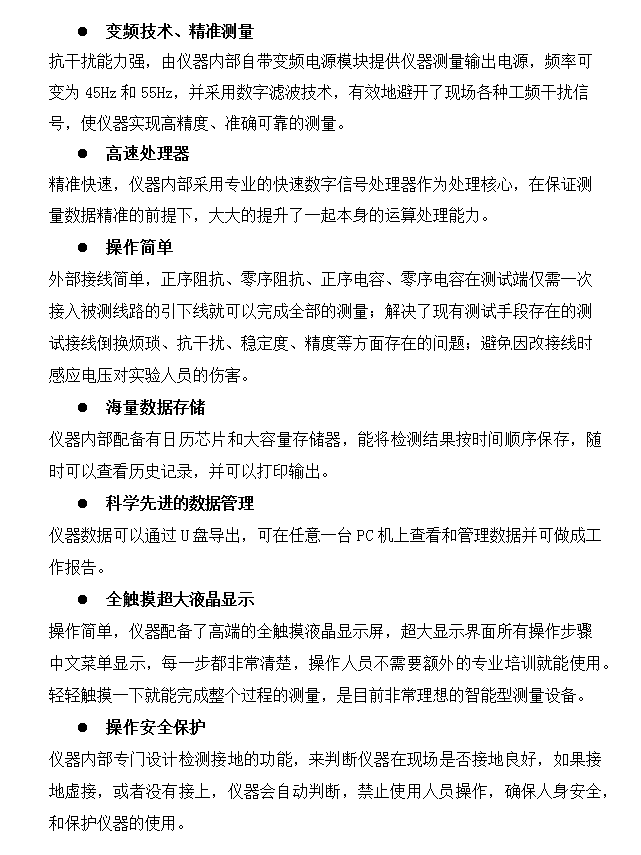

參數
儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能 儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能   絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
電壓測量端 大于10 MΩ
耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
輸電線路異頻參數測試系統使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

輸配電線路日常運行的維護措施
積極對線路進行避雷防護
如果發生雷擊問題，對輸配電工程的安全性會造成很大影響，雷擊的瞬間電壓非常高，因此有關管理人員必須加強施工技術人員的培訓，提高防雷專業知識，在此基礎上，完善施工過程中的防雷問題。

在現階段而言，我國的大多數電力企業都利用了國外的防雷技術，然后再分析具體位置的線路分布規律，科學設置輸配電工程的規劃管理模式。

我國幅員遼闊，有一部分的輸配電線路分布在曠野或山區，如果沒有有效的防雷措施很容易受到雷擊，針對這些情況，在對輸配電的設計和規劃中，一定要全面考慮輸配電的路徑，盡量避免選擇在山區或峽谷地帶，這些地點都是雷電的高發點，除此之外，對于重點的地段要架設地線，同時安裝避雷角來進行線路的保護。
加強對絕緣子的處理
絕緣子的對線路有很大的影響，如果絕緣子嚴重被污染、上面有雜質等，就會導致線路出現閃絡問題，針對這一情況，在日常維護過程中，要積極進行防水、防灰塵處理，如果當地環境比較好，可以使用一些簡單的措施，例如可以在絕緣子外層覆蓋一層防水、防塵的材料，這樣絕緣子電阻增加，減少被雷擊的概率。

而且當這一層保護膜被破壞之后，還可以及時更新，操作簡單快捷有效。利用儀器就可以判斷哪段的薄膜被破壞，工作效率也得到了提高。
通過以上對輸配電線路運行管理及維護方法分析，發現存在的問題較多，而且由于地區環境不同，施工方面也存在很多困難，在處理過程中應該建立相關的責任管理制度，設立日常維修流程，嚴格按照流程執行，保證線路運行的質量。

相關規程標準:
《 DL/T 1119-2010 輸電線路參數測試儀通用技術條件 》
《 110千伏及以上送變電基本建設工程啟動驗收規程 》
《 DL/T 559-94  220-500kV電網繼電保護裝置運行整定規程 》
《 GB 50150 - 2016 電氣裝置安裝工程電氣設備交接試驗標準 》

電力系統由發電廠（發電機、升壓變）、220-500kV高壓輸電線路、區域變電站（降壓變壓器）、35-110kV高壓配電線路（用戶、降壓變壓器）和6-10kV配電線路以及220V380V低壓配電線路組成。

其中高壓輸電線路、低壓配電線路是連接發電、供電、用電之間的橋梁，極其重要！

輸電線路工頻參數包含線路的正序電容、零序電容、正序阻抗、零序阻抗、線路間的互感電抗和耦合電容測量；

法和超寬頻檢測法等。

脈沖電流法是應用的最早、最廣泛和最成熟的局部放電檢測方法，主要通過在變壓器接

地線、鐵芯引下線、套管等耦合方式測試，可在線監測。該法能夠對放電量進行標定，

缺點是需要停電進行外施電壓，且容易受到干擾，不符合目前電氣設備狀態監測所提出

的要求。

超高頻局部放電檢測法是目前應用于局部放電檢測的熱門技術，隨著傳感器技術、數據

采集技術等的不斷發展，局部放電的檢測向超高頻和超寬頻方向發展。通過接收變壓器

內部放電所產生的超高頻電信號，實現局部放電的檢測。UHF（Ultra一High-Frequency

）法接收局部放電信號主要有兩種方式：天線法和電容耦合法，采樣頻率可分別達到

1.2GHz和1.5GHz。因為超高頻檢測的頻帶非常高，可以通過砍掉低頻信號來過濾干擾。

國內的很多儀器廠家一般將300MHz以下的信號過濾，以排除現場電暈放電的干擾。但由

于電力變壓器內部絕緣結構的復雜性，電磁波在傳播過程中會發生多次折反射和衰減，

同時變壓器箱壁的屏蔽作用也使得局部放電的電磁信號很難的向外傳播，在變壓器的外

部進行超高頻檢測頗有難度。目前廣東電科院、清華大學、華北電力大學等單位已將超

高頻局放檢測技術應用于變壓器局放檢測。具體做法是將超高頻傳感器置于變壓器內部

進行檢測，而將超高頻傳感器置于變壓器內部時，需要打開變壓器的油閥，會造成油流

涌動引起變壓器瓦斯保護動作，影響到設備的運行。
