中試控股技術研究院魯工為您講解：平行輸電線路電氣參數綜合測試儀（中試大廠）

ZSXL-Y輸電線路異頻參數測試系統

測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量)
DSP數字信號處理器為內核
參考標準： DL/T 741-2010

輸電線路異頻參數測試系統：集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。輸電線路是用變壓器將發電機發出的電能升壓后，再經斷路器等控制設備接入輸電線路來實現。結構形式，輸電線路分為架空輸電線路和電纜線路。輸電線路試驗為離線檢測和在線檢測，運用帶電作業或其他作業方式對桿塔本體、基礎、架空導地線、絕緣子、金具及接地裝置等的運行狀態進行檢測，可以對線路運行狀態及可靠性提供評估依據，對線路狀態檢修提供可靠的分析數據，對線路事故、故障的原因進行分析判斷及提前防范的作用。

參數
儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A

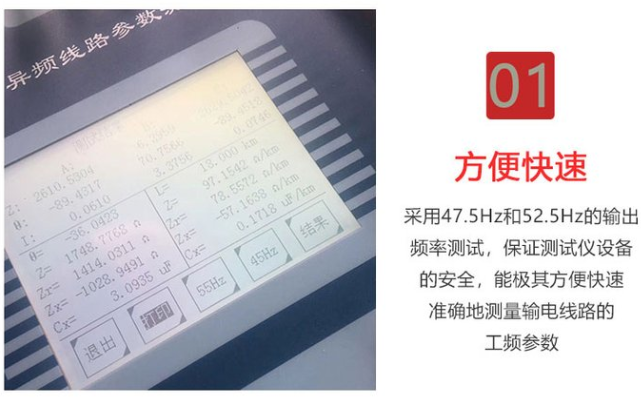

輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能 儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能   絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
電壓測量端 大于10 MΩ
耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試

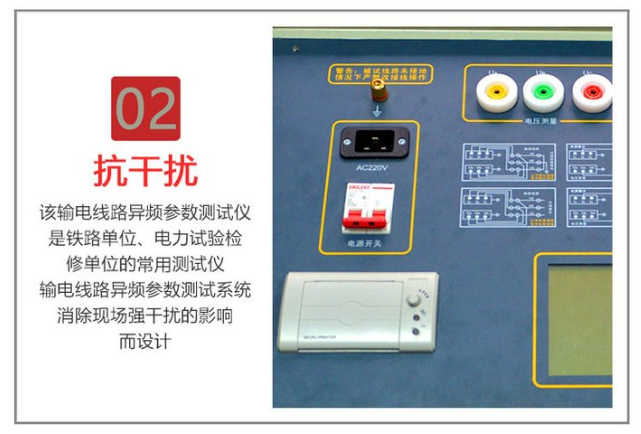

抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
輸電線路異頻參數測試系統使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

輸配電線路運行管理及維護方法日常輸配電線路運行的管理方法
完善輸配電的運行管理制度
輸配電管理制度非常重要，其是日后管理工作的主要依據，如果該機制設置不合理，或者出現很多漏洞，那么管理工作就會存在很多問題，不利于以后的管理工作。

在對運行管理制度進行完善時，一定要做到以下三點：第一，管理責任落實到個人，必須落實崗位責任制，這樣在日常工作中，才能提高每一個工作人員的責任感，保證工作的質量，嚴格按照操作流程操作，避免責任不到位問題，有效避免線路出現故障；

第二，設立全天崗位值班制度，就是要求全天24小時都有員工值班，一般設置三班，一班工作8小時后，就會有輪崗員工進行輪換，在輪換過程中，針對一天的運行情況，做好相關工作的交接，保證工作順利地進行；

第三，做好設備方面的管理，建立設備管理流程，工作人員在一線管理中，都要攜帶設備管理手冊，在手冊中對需要檢查的項目都進行了分類，管理人員需要結合實際情況，對設備檢查結果進行填寫，保證和實際的一致性，如果發現有問題，可以及時處理，避免問題的擴大化。
建立日常檢修管理機制
對線路中的設備進行檢修非常有必要的，其是保證線路正常運行的關鍵環節，在檢修過程中，一定要結合當地的實際情況，例如天氣情況、氣候情況、地理環境等，采取有效的檢修方式，在保證檢修質量的同時，降低員工的工作量，提高工作效率。

第一，要建立日常檢修機制，對每一天的工作具體內容都有明確規定，結合一年四季不同的環境，對檢修的重點也進行了細致化的分析，這樣工作人員在檢修中，就可以做到有的放矢。

對每個季度都有不同的檢修計劃，要求工作人員嚴格按照制度去落實，對一般問題做好常規檢查，避免出現嚴重事故，將故障扼殺在萌芽中；

第二，結合工作中的一些突出問題或者容易發生的重大問題，采取應急預案，對這些環節做重點的分析和檢查，如果發生了事故，嚴格按照預案執行和處理，在檢修過程中要遵循以下原則，由于供電企業也屬于服務性行業

因此要將服務質量放到第一位，要降低停電次數，縮小停電范圍，保證大多數人的正常用電，如果條件允許，在檢修時可以選擇用電低峰階段進行，將用電檢修的損失降到最低；第三，在檢修過程中，還應該積極引入先進的檢修工藝和檢修設備，有效提高檢修質量和檢修效率。對電力線路施工質量也要加強管理，如果施工質量不過關，對后續的運行維護、管理都會帶來很大的問題。在施工監督時，如果發現質量不合格問題，必須立即要求返工，質量過關后才能繼續下一步操作。
對施工材料加強檢查
如果沒有合格的材料，再好的施工技術也不能保證最終的工程質量。在施工過程中，由于對節能技術指標要求比較高，為了達到客戶的需求，施工技術標準應該比實際的高一個級別。

使用逐段的計算方法，對有功功率進行節約，由于線路在單位長度下的電抗值沒有非常大的變化，就不需要對綜合功率和無功功率進行考慮了，在整條線路負荷不發生變化的情況下

可以更換截面面積比較大的導線，有效減少線路中的電阻。在架設線路的選擇中，一定要選擇架空的絕緣導線，其優點非常多，第一，這種導線能夠避免外力的影響，加強線路整體的安全運行，除此之外，其他線路容易發生停電問題

這種線路可以有效避免這些問題的發生，有效提升了線路的使用率；第二，這種線路可以節約材料，整體美觀。由于線路會長時間暴露在空氣中，受到雨水、風霜的影響，這種線路的實踐應用，可以降低導線的腐蝕程度，延長使用壽命。

相關規程標準:
《 DL/T 1119-2010 輸電線路參數測試儀通用技術條件 》
《 110千伏及以上送變電基本建設工程啟動驗收規程 》
《 DL/T 559-94  220-500kV電網繼電保護裝置運行整定規程 》
《 GB 50150 - 2016 電氣裝置安裝工程電氣設備交接試驗標準 》

電力系統由發電廠（發電機、升壓變）、220-500kV高壓輸電線路、區域變電站（降壓變壓器）、35-110kV高壓配電線路（用戶、降壓變壓器）和6-10kV配電線路以及220V380V低壓配電線路組成。

其中高壓輸電線路、低壓配電線路是連接發電、供電、用電之間的橋梁，極其重要！

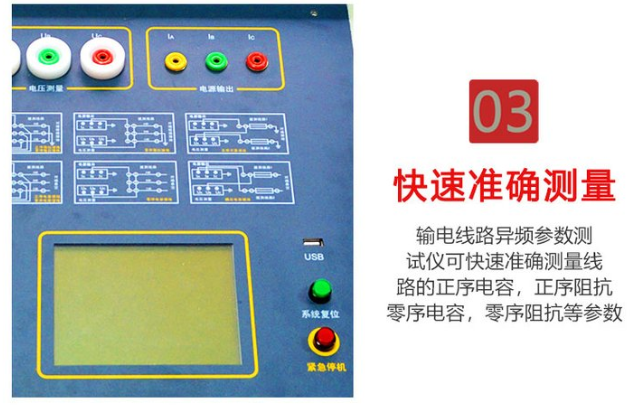

輸電線路工頻參數包含線路的正序電容、零序電容、正序阻抗、零序阻抗、線路間的互感電抗和耦合電容測量；

高壓輸配電線路運行及維護
在電力系統中，許多電力輸送都需要使用高壓輸配電線路，尤其是大型工業生產區，如果高壓輸配電線路運行出現問題，就會造成嚴重的經濟損失，加上其高壓特性，對周邊群眾的生命財產安全也有著極大威脅。因此，加強對高壓輸配電線路運行的研究，提高維護工作水平，保障高壓輸配電線路的安全，有著重要現實意義。
1、影響高壓輸配電線路運行安全的因素
1.1 人為破壞因素
人為破壞是造成高壓輸配電線路損壞的原因之一，其發生的原因主要是未認識到高壓輸配電線路的重要性。人為破壞大多是間接破壞，包括在高壓輸配電線路附近植樹造林、工程施工等，前者會增加高壓輸配電線路火災發生概率，后者則會造成地基破壞，桿塔倒塌引起線路斷裂；此外，也有小部分人為獲取私利，盜取地下電纜。
1.2 自然環境因素
自然環境因素是影響高壓輸配電線路運行安全的重要因素，尤其在一些惡劣天氣下，高壓輸配電線路容易被損壞，常見的問題有：當遇到冰雪天氣時，導線、桿塔上凝結冰霜，增加了導線、桿塔上的垂直荷載，容易造成導線的短路、斷裂，嚴重者會發生桿塔倒塌；當遇到雷電天氣時，空曠地洼地區的高壓輸配電線路易發生雷電現象，引發斷電問題。
2、高壓輸配電線路運行維護的要點
2.1 線路的防風維護
桿塔是高壓輸配電線路的重要組成部分，桿塔穩固是高壓輸配電線路正常工作的基本保障，但是，在現實生活中，風力的大小會直接影響桿塔的水平荷載，如果桿塔地基牢固度不足，就會出現桿塔傾斜、倒塌等情況。對此，在維護工作中，需要適當加寬、加強塔基，提高塔基的牢固程度，使其對較大等級風力有足夠抵抗能力，有效保障線路的正常工作。
2.2 線路的防雷維護
雷擊是高壓輸配電線路最容易發生的安全問題，做好雷擊的防護十分必要，防護措施主要有：①安裝避雷線、避雷針或者避雷器等，通過這些避雷設施，預防雷電直接接觸導線，有效減小導線所受到的傷害，降低導線故障率；②使用自動重合閘，使短路線路短時間內可以自動合閘通電，降低雷擊跳閘的影響，發揮補救與控制作用。
2.3 絕緣子的防污維護
絕緣子是預防高壓輸配電線路短路故障發生的重要裝置，絕緣子受污后，其絕緣能力會被削弱，發生絕緣子閃絡，造成電流外漏，引發短路等一系列故障。所以，必須做好絕緣子的防污維護，做好絕緣子的日常清理與定時定點清理，并安裝探測器來監測地漏電流，根據監測結果來判斷絕緣子的污染情況，做出合理的清理計劃。
3、高壓輸配電線路運行維護的對策
3.1 加強對電纜線路的管理
做好電纜線路的管理，為電纜線路創造一個安全的環境，可以在一定程度上減少由于人為因素造成的故障。一般來說，電纜線路的管理范圍是電纜附近1 m以內，禁止在此范圍中搭建建筑物、種植樹木、停放或者通行車輛、堆放化學藥劑或者易燃易爆品等，杜絕環境中人為不安全因素威脅高壓輸配電線路。
電纜線路管理常用的方法有：①做好相關標識，在電纜線路1 m范圍內的重要位置，包括線纜溝、室內等部位，要做出明確標識，起到警示作用，避免人們無意中接觸或破壞線纜；對于未標識地位，要進行重點檢查與維護，分析檢查結果，實現預防維修。②做好備用品、技術資料的管理。在高壓輸配電線路的運行中，需要涉及許多電纜備用品，這就需要將這些備用品存儲在合適環境中，定期清查、記錄，保證備用品的齊全，將型號、規格等標示清楚，保證在需要時能夠快速、準確調用；同時，做好線路設計圖、施工圖等各項技術資料的建檔與管理，根據技術資料來掌握線路的情況，制定合適的維護保養方案，提高維護工作效率。③做好各種不同方式的維修。高壓輸配電線路的維修方式主要有三種，即日常維修、預防性計劃維修以及大修，其中，日常維修是最為普遍的，是通過日常巡視來檢查線路運行情況，針對一些簡單的、常見的問題，采取常規性維修措施；預防性計劃維修需要測量線路的運行性能，具有較強的破壞性；大修即定期檢查，通過對輸配電線路的定期檢測，發現運行時出現的故障，采取對應措施糾正，延長線路穩定運行的期限。
3.2 重視線路施工中的維護
施工控制不到位，也是高壓輸配電線路故障發生的原因之一，比如導線接觸不良造成的斷路，所以，做好輸配電線路施工過程的維護，可以有效的降低高壓輸配電線路故障率。
同時在線路施工維護工作中，要加強對施工工藝的監管，做好各個施工環節的質量檢查，嚴格按照設計的標準進行施工，桿塔的位置與基礎牢固度、導線材料規格和搭設方法及松弛度等，都需要進行認真檢查，提高施工的準確性，保障施工質量達標，預防施工質量不合格給輸配電線路安全埋下隱患，增大維護工作難度。
3.3 加強線路運行過程的維護
在高壓輸配電線路運行過程中，做好線路運行各項指標的監測，能夠及時發現不安全因素，也是維護工作的重要內容，監測的內容主要有線路負荷量、電容量、熔斷器等等，要將這些指標控制在安全范圍之內，避免超負荷運轉、電容量不足等對線路安全的不良影響，最大程度的保障線路運行可靠。
同時，對于電力運行維護部門來說，高壓輸配電線路維護是一個系統性的工程，需要設計完善、合理、科學的維護方案，制定全面的維修計劃，并嚴格按照計劃要求，來開展相應的維護工作；對于突發性事件，要根據相關流程來進行處理，保證維護工作的計劃性，而不是盲目、隨意的，否則，不僅起不到相應的維護效果，還會對維護人員人身安全造成不好。
3.4 完善線路維護的相關制度
完善的維護工作制度對維護工作起著重要指導作用，在制度完善過程中，要本著事前、事中和事后三個環節控制的原則，制定預防維護、運行檢驗以及故障處理等相應規范，實現全過程、多方位的線路維護，最大可能的降低線路故障的發生。線路維護的相關制度主要有值班巡查制度、設備管理制度、設備缺陷制度等等，在這些制度基礎上，還要結合單位實際情況，做好維護職責的劃分，保證維護工作的執行水平，保證維護工作的效果。
3.5 加強技術方面更新與投入
高壓輸配電線路的維護工作量是相對較大的，僅僅依靠人力，依然會有許多遺漏之處，而且效率低、準確性難以保證。對此，加強在技術方面的更新與投入，將各種先進技術引入到線路維護中，可以有效解決人力維護的不足，比如地理信息系統、gps巡線定位系統等，都能夠對線路維護起到積極作用，需要其在實際中的應用。
4 結 語
綜上所述，在現代生活中，人們生產生活都離不開電能，保證電能供應的穩定性，是電力行業的重要工作。高壓輸配電線路作為電能供應的重要線路，保證其運行的安全可靠，是電能供應穩定的基本要求，所以，了解高壓輸配電線路運行安全的影響因素，掌握維護要點，通過有效的維護措施來解決潛在安全隱患，提高其運行的安全性，對我國電力行業進步有著重要作用。
