中試控股技術研究院魯工為您講解：長距離雙回輸電線路零序互阻抗測試裝置（實力品牌）

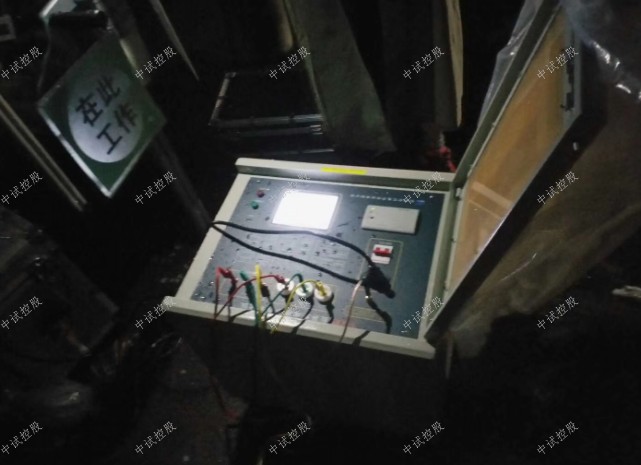

ZSXL-Y輸電線路異頻參數測試系統

測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量)
DSP數字信號處理器為內核
參考標準： DL/T 741-2010

輸電線路異頻參數測試系統：集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。輸電線路是用變壓器將發電機發出的電能升壓后，再經斷路器等控制設備接入輸電線路來實現。結構形式，輸電線路分為架空輸電線路和電纜線路。輸電線路試驗為離線檢測和在線檢測，運用帶電作業或其他作業方式對桿塔本體、基礎、架空導地線、絕緣子、金具及接地裝置等的運行狀態進行檢測，可以對線路運行狀態及可靠性提供評估依據，對線路狀態檢修提供可靠的分析數據，對線路事故、故障的原因進行分析判斷及提前防范的作用。

參數
儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能 儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能   絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
電壓測量端 大于10 MΩ
耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
輸電線路異頻參數測試系統使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

輸配電線路運行管理及維護方法
通過調查發現，當前在輸配電線路運行管理中還存在很多問題，例如不同地區影響因素不同，受到天氣、氣候、地域、海拔的影響，以及經濟的快速發展，用電需求急劇增加，再加上配電范圍廣、管理人員不足，在管理中不能進行細致化、集約化的管理；

因此管理維護中容易出現故障，導致局部地區電力中斷，影響居民的日常用電，下面就綜合對這些問題進行分析，從中總結出有效的管理措施，提高我國的用電管理水平，為以后這方面技術的發展奠定基礎。
輸配電管理中面臨的問題和難點
受到地理環境的影響
在對輸配電線路進行管理和維護過程中，由于不同地區的地理環境，自然氣候不同，因此管理和維護的重點也不同。我國地域遼闊，不僅有高原、高海拔地區，同時也有酷暑、苦寒等地區，這些地方的地理環境，天氣情況都不同，直接影響輸配電管理工作。

如果在設計時不對這些影響因素加以考慮和分析，那么在日后的維護管理中肯定會面臨很多問題。因此工作人員在日常維護工作中，一定要對設備缺陷進行記錄，根據其受到破壞情況的不同，對受損情況做具體的分類，然后在后期進行審查；

將所有的安全隱患都排除掉，避免線路在運行中出現故障，造成局部的停電。
電能供應量加大
隨著我國的改革開放，逐漸發展出了很多大中型城市，這些城市在發展中，以后后期的運行中，都依賴電源，再加上工商業的繁榮，我國對電能的需求量加大，這樣對于供電企業而言，在這方面會面臨很大的壓力。

如果日常維護管理不到位，出現了長時間超負荷運行，那么就可能出現短路、線路中斷、線路起火等問題，針對這些情況，要求工作人員在日常維護中，必須加大對電力設備的檢查力度，對于發生過重大安全事故的設備，要做重點的檢查，避免故障的再次發生。
發生故障的主觀原因
由于電力工程質量不合格，后期運行不到位，再加上整體規劃設計不合理，導致故障頻發。第一，出現短路問題，在山丘中安裝輸配電線路，如果樹木和線路之間的安全距離沒有控制好，那么二者就容易連接，經常發生短路故障；

第二，線路在正常運行時，如果在日常檢查過程中，工作人員沒有嚴格按照流程操作，對線路下生長的草木沒有及時清理，對樹木沒有修整，就會出現短路甚至是跳閘故障；

第三，對于輸配電線路而言，如果線路中的線對線平行度出現問題，導致各自線路的安全距離不夠，在強電流作用下，就會出現打連火災，直接影響用戶的用電安全。
對客觀因素的分析
一般設計輸電線路時，盡可能都遠離城市中心和農村，這些地方是野外、郊區，因此在很大程度上會受到自然因素的影響。

例如雷擊比較嚴重，據不完全統計，雷擊導致的線路問題占到12%，除此之外，雷雨、暴風雪也會有影響，這些自然因素是不能控制的，但是在設計中一定要安裝避雷針，除此之外，相關的配套設施也要進行配置安裝，將自然因素對線路的影響降到最低。

相關規程標準:
《 DL/T 1119-2010 輸電線路參數測試儀通用技術條件 》
《 110千伏及以上送變電基本建設工程啟動驗收規程 》
《 DL/T 559-94  220-500kV電網繼電保護裝置運行整定規程 》
《 GB 50150 - 2016 電氣裝置安裝工程電氣設備交接試驗標準 》

電力系統由發電廠（發電機、升壓變）、220-500kV高壓輸電線路、區域變電站（降壓變壓器）、35-110kV高壓配電線路（用戶、降壓變壓器）和6-10kV配電線路以及220V380V低壓配電線路組成。

其中高壓輸電線路、低壓配電線路是連接發電、供電、用電之間的橋梁，極其重要！

輸電線路工頻參數包含線路的正序電容、零序電容、正序阻抗、零序阻抗、線路間的互感電抗和耦合電容測量；

主要技術參數
1使用條件 -20℃～50℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 發電機≧3KW
4電源輸出 最大輸出電壓 AC300V
電壓精度 0.5%
電流精度 0.5%
最大輸出電流 8A
輸出頻率 45Hz、55Hz
5測量范圍 電容 0.01～30μF
阻抗 0.01～400Ω
阻抗角 -180°～+180°
6測量分辨率 電容 0.0001μF
阻抗 0.0001Ω
阻抗角 0.0001°
7測量準確度 電容：     ≥1μF時，±1%讀數±0.01μF；
          ＜1μF時，±2%讀數±0.01μF；
電阻：     ≥1Ω時，±1%讀數±0.01Ω；
           ＜1Ω時，±2%讀數±0.01Ω；
阻抗角：   ±0.2°(電壓＞1.0V）；
±0.3°(電壓:0.2V～1.0V)；
8抗干擾電流 60A
9抗感應電壓 30KV
10尺寸重量 435*330*390（主機）    23kg
435*330*390（電源箱）  48kg

11 存儲器大小 200 組  支持U盤數據存儲

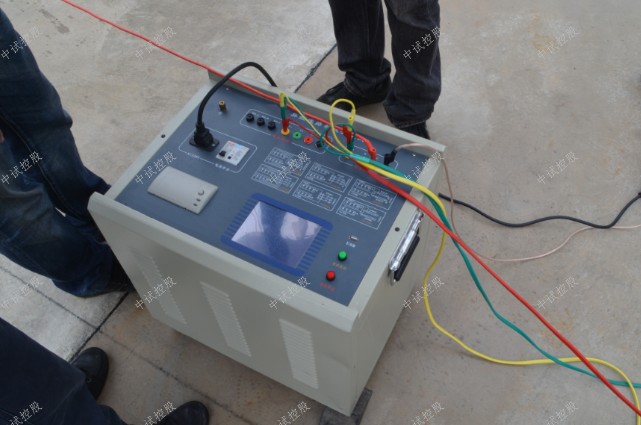

面板說明

圖3-1儀器面板指示圖
1、緊急停止按鍵
2、系統復位按鍵
3、USB接口
4、液晶觸摸顯示屏
5、測試電源輸出（A、B、C、N）插孔（電流測量端子）
6、電壓測量輸入（UA、UB、UC）插孔（電壓測量端子）
7、電源輸入插座（AC220）
8、輸入電源開關
9、打印機
10、接地
3.1、緊急停止按鍵
安裝位置：如圖3—1—○1。
功    能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用安全；
3.2、系統復位按鍵
安裝位置：如圖3—1—○2。
功    能：提供儀器內部中央處理器復位；
注    意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；
3.3、USB接口
    安裝位置：如圖3—1—○3。
    功    能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下查看數據并生成報告文件；
注    意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；
3.4、液晶觸摸顯示屏
    安裝位置：如圖3—1—○4。
    功    能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；
注    意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；
3.5、測試電源輸出（A、B、C）插孔（電流測量端子）
    安裝位置：如圖3—1—○5。
功    能：包含A（黃色）、B（綠色）、C（紅色）共3個端子，提供儀
器測試輸出電源；
注    意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；
3.6、電壓測量輸入（UA、UB、UC）插孔（電壓測量端子）
安裝位置：如圖3—1—○6。
功    能：包含UA（黃色）、UB（綠色）、UC（紅色）共3個端子，提供儀器測試輸入電壓；
注    意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；
3.7、電源輸入插座（AC220V）
安裝位置：如圖3—1—○7。
功    能：使用標準大功率專用插座與市電或發電機相連接；
注    意：電源線插頭是大號插座，可能一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；
3.8、輸入電源開關
 安裝位置：如圖3—1—○8。
 功    能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；
注    意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；
3.9、打印機
安裝位置：如圖3—1—○9。
 功    能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。
 注    意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，最后合上打印機蓋板。
3.10、接地接線柱
安裝位置：如圖3—1—○10。
功    能：儀器保護接地和操作安全接地；
注    意：儀器內部自帶接地保護裝置，測試中應當保證接入可靠地網；
四  使用說明
4.1、主菜單
確定儀器地線接入良好，再接入AC220V電源把電源開關合上，即顯示主菜單界面（如圖 4—1）。九宮格式的顯示，每一個項目都有一個獨立的顯示區域，用戶只需在相應的項目上面輕輕觸碰一下就可以輕松的進入下一級具體操作菜單，整個過簡單明了。省去了繁瑣的按鍵操作。
圖4—1
4.2、線路設置
首先從主界面進入線路長度設置界面（如圖4—2）；整個設置項共有12個模擬按鍵，其中，右邊兩個是保存和退出按鍵，下面是0-9的數字鍵，點線路長度輸入框，然后，點需要的數字設置即可。若是輸入錯誤，重復操作，確定正確，點<保存>鍵保存退出。
4.3、項目測試
主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，分別是阻抗測試、線路互感、電容測試、耦合電容、感應測試和參數校驗。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），再次確認接線無誤，點啟動就開始測試，或者，點退出返回主界面。
干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到45Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行45Hz（如圖4—5和圖4—8）環境下的檢測分析；當45Hz檢測分析完成后，儀器自動變頻到55Hz，進行55Hz（如圖4—6和圖4—9）環境下的檢測分析；最后經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據,測試結果（如圖4—7和圖4—10），數據是顯示測試過程的數據，就是圖4—4、圖4—5、圖4—6的數據顯示在一起，用戶可以自行
選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。
零序阻抗、零序電容、耦合電容和線路互感的測試過程，與正序電容和正序阻抗過程一樣，其中顯示的數據只有B相，測試完成顯示的結果與正序電容和正序阻抗一樣，具體接線請查閱參考接線。
4.4、時間設置
從主菜單上的“時間設置”小方格直接進入時間設置子菜單（如圖4—11）。如圖所示4個模擬按鍵設置分別對應加、減、保存和退出；點要修正的日期和時間，然后，點加減鍵修改。用戶調整完成后按保存鍵即可保存退出。圖 4—11
4.5、歷史數據
※  數據查詢
    打開儀器從主界面下方“歷史數據”方格進入到下級操作菜單（如圖4—12），點擊第一項“數據查詢”即可進入查詢界面（如圖4—13）。從第零組到第一九十九組一共兩百組數據可供用戶查閱；分頁顯示，每一頁顯示十個測試項目，每一組顯示日期、時間和具體項目名稱，用戶能非常清楚了查閱自己想看的數據結果。在想查閱的數據一欄上面輕輕觸碰一下就能順利的進入詳細的數據結果查看，并且可以自行選擇打印。
※  U盤備份
進入“歷史數據”選項后，可以看到如圖4—12顯示界面，用戶輕輕按下“U盤備份”那一欄，即可進入U盤操作界（如圖4—14）。按照屏幕上的提示，用戶只需把U盤插入儀器面板右下方的USB插口即可出現數據傳輸的界面（如圖4—14）一共傳遞了多少組數據一目了然，非常方便。用戶需要特別注意的是，在此過程中U盤是處在高速讀寫狀態，是不允許中途拔出U盤或者儀器斷電的情況的，嚴重的話可以導致U盤燒毀。等到數據傳輸完畢，顯示器上出現“文件保存成功”的提示信息后才可以拔出U盤。
U盤數據格式是TXT。
圖4—14
4.6、感應測試
測試感應電壓電流前，線路測試側必須先掛接地線，確定接地安全后，方可接線，確保接線人員操作安全，測試時仔細閱讀參考接線。
打開儀器從主界面左方“感應測試”方格進入到下級操作菜單（如圖4—15），確定線路對側接線是懸空還是接地，確定對側懸空，點擊感應電壓啟動測試，測試人員實時記錄感應電壓數據（如圖4—16），記錄后點擊退出；確定對側接地，點擊感應電流啟動測試，測試人員實時記錄感應電流數據（如圖4—17），記錄后點擊退出。
 特別注意：感應測試時有高壓，因此，檢查儀器必須可靠接地，操作時使用絕緣手套，最好不要隨意觸碰儀器，只可操作屏幕，安全掛接地線方可操作接線。
4.7、參數校驗
打開儀器從主界面右下方“參數校驗”方格進入到密碼輸入菜單頁，此密碼用于送檢部門輸入，輸入正確進入下級操作菜單（如圖4—18），接上測試線，接入假負載，才可以點擊啟動，再點擊升壓或者降壓和設置頻率，就是手動調節輸出，檢驗數據的真實性。
使用客戶請勿隨便進入啟動設置，以免操作不正確損壞儀器。因此參數校驗密碼一般都不提供給使用客戶，只提供給送檢部門使用。
五  參考接線
測試開始前，將測量端的線路掛上接地線或合上地刀可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，將測試電源輸出端子IA、IB、IC連接到線路測量引下線(粗線)，最后，將電壓測量端子UA、UB、UC接入線路引下線(細線)。儀器測試接線確認接好完成后，再取下接地線或分開地刀的接地，以保證設備和操作人員的安全。黃、綠、紅三色測試線盡量懸空，以免感應高壓放電擊穿測試線！
圖5—2、感應電流測試接線
儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作安全性。
5.3、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。
圖5—5、線路互感接線
5.6、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。
圖5—6、正序電容接線
連接儀器和被測線路時，保證線路測量端可靠接地（掛接地線），測試完成后恢復，取接地線；儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。
5.7、零序電容接線（如下圖）或者按照正序電容接線。
圖5—7、零序電容接線
5.8、耦合電容接線（如下圖）
圖5—8、耦合電容接線
在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證操作人員和設備安全。
