中試控股技術研究院魯工為您講解：110KV線路參數測試系統

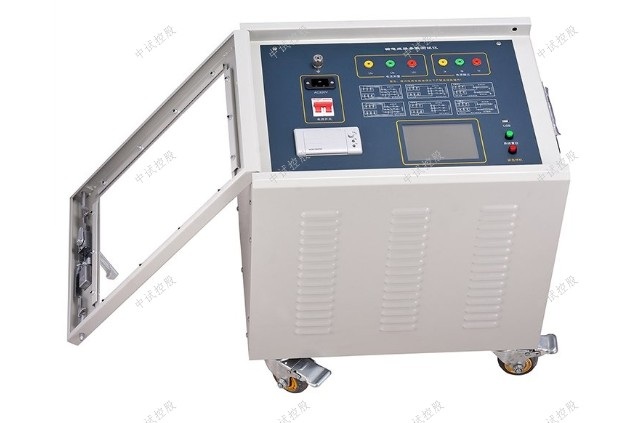

ZSXL-Y輸電線路異頻參數測試系統

測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量)
DSP數字信號處理器為內核
參考標準： DL/T 741-2010

輸電線路異頻參數測試系統：集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。輸電線路是用變壓器將發電機發出的電能升壓后，再經斷路器等控制設備接入輸電線路來實現。結構形式，輸電線路分為架空輸電線路和電纜線路。輸電線路試驗為離線檢測和在線檢測，運用帶電作業或其他作業方式對桿塔本體、基礎、架空導地線、絕緣子、金具及接地裝置等的運行狀態進行檢測，可以對線路運行狀態及可靠性提供評估依據，對線路狀態檢修提供可靠的分析數據，對線路事故、故障的原因進行分析判斷及提前防范的作用。

參數
儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)

輸電線路的常見問題及維護對策
1.電桿積水冰凍
電桿積水冰凍主要是因為電桿積水，水分進入到電桿內部，冰凍以后膨脹對電桿造成破壞。在維護工作中應該做好四方面的工作：第一是在有可能積水的地段，做好封堵工作，或者將電桿外基封實；

第二是在冰凍期到來以前，對線路上所有的電桿進行不要的檢查，并針對出現的問題進行維護；第三是在施工以前檢查電桿的質量；第四是在積水冰凍以前及時的清理，并保證水流的暢通。
2.倒桿塔
對于倒桿塔的維護工作，首先應該做好桿塔的管護工作，并且針對桿塔的出現的問題進行相應的調整，比如因質量問題要及時更換等；其次要對拉線進行必要的檢查和維護工作，從而保證整個輸電線路穩定的運行，同時及時的補全輸電線路構件損失，穩定桿塔的受力；

最后在特殊天氣時增強對線路的巡檢工作，并在巡檢是注意導線連接處的受熱問題。
3.雷擊
雷擊能夠對輸電線路造成巨大的直接和間接傷害，因此要加強在此方面的維護工作。其主要的維護策略分為四個方面：第一嚴格落實避雷線的架設，做好防雷基本工作；第二是降低桿塔的接地電阻，提高桿塔的抗雷擊能力；第三是架設相應的耦合地線，以對雷擊電流進行分流；

第四是增強線路的絕緣性，并裝置自動重合閘。
4.線路觸電
線路觸電給線路維護人員帶來了生命威脅，因此應該對這方面的維護工作給予高度的重視。在實際維護工作中，首先應該保證維護人員進行作業時相關工具的絕緣性和作業活動的安全距離；

其次應該嚴格的規范接地操作的規范性，做好自我防護工作；最后應該做好桿塔工作的監護工作，保證維護工作的有效性

電力系統由發電廠（發電機、升壓變）、220-500kV高壓輸電線路、區域變電站（降壓變壓器）、35-110kV高壓配電線路（用戶、降壓變壓器）和6-10kV配電線路以及220V380V低壓配電線路組成。

其中高壓輸電線路、低壓配電線路是連接發電、供電、用電之間的橋梁，極其重要！

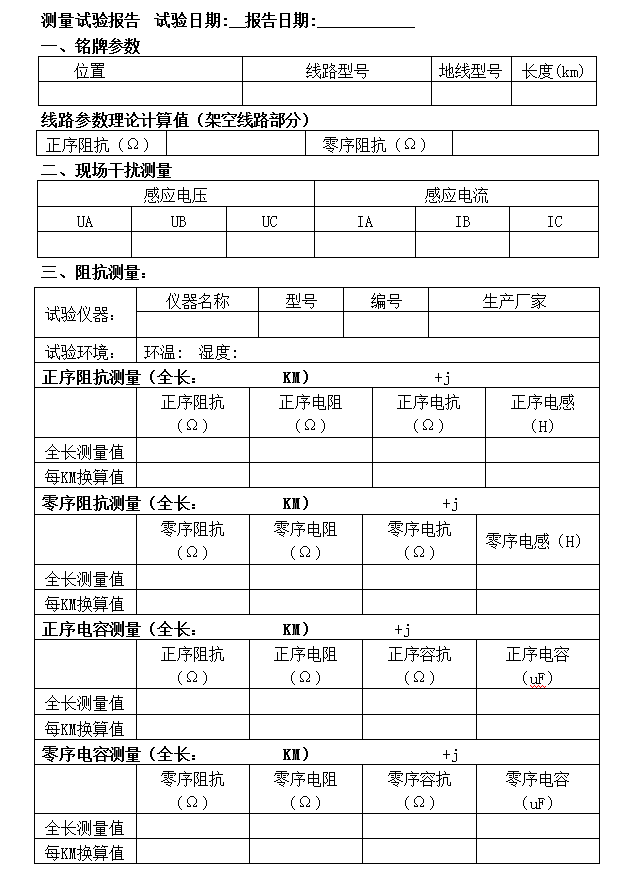

輸電線路工頻參數包含線路的正序電容、零序電容、正序阻抗、零序阻抗、線路間的互感電抗和耦合電容測量；

1、輸入特性

電流測量范圍：0~100A，內部自動切換量程。

電壓測量范圍：0~750V 寬量限，一檔可保證精度。

2、準確度

電壓、電流：±0.5%

功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）

電阻、電容、電感、電導、電納：0.5%

阻抗、容抗、感抗：0.5%

4、工作電源：交流160V~265V

3、工作溫度：－10℃~ +40℃

5、絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。

b、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

6、體積：32cm×24cm×13cm

行為特性之間關系的研究，目前主要是有學者在工程熱物理學領域進行了相關探索性研

究。其氣泡產生方法主要分為鼓泡法和直接加熱產生氣泡法。鼓泡法是研究無相變時氣

泡行為的一種方法，即在實驗裝置的底部安裝一個氣針或開一個氣孔進行鼓泡。直接加

熱產生氣泡是在實驗設備的管壁加熱產生蒸氣泡，這一過程涉及到界面的傳熱和傳質行

為，而電場的介入，使蒸氣泡的行為研究變得更加復雜。因此，目前針對電場下氣泡行

為的研究多采用鼓泡法。之后在蠕動流近似的基礎上，分析了電場作用下的氣泡受力情

況，計算了電場作用下氣泡內外的速度場分布，對氣泡行為及動力學特性進行了總結。

得出結論：在電場力的作用，氣泡發生變形，隨著電場強度的增加，氣泡變形加劇，氣

泡的長徑比變大。外電場作用也有利于加劇氣泡內部流體的運動。意大利羅馬大學

M.Pompili等人提出了當變壓器油中存在氣泡時更容易引起局部放電的結論，氣泡的存

在對起始放電電壓幅值、放電重復率等參數有所影響。但沒有進行更進一步的研究。日

本Mitsubishi Electric Corporation的H. Shiota等人先設計了油中氣泡實驗裝置，是

用微型注射器將氣體注入進去。研究了在交流電壓作用下單個氣泡的形狀變化和運動規

律，以及氣泡大小與起始放電電壓之間的關系。研究結果表明：氣泡的大小和形狀對于

氣泡局部放電特性有很大的影響，氣泡的原始大小與局部放電劇烈程度有關系。氣泡原

始體積越大則局部放電起始放電電壓越小，且局部放電越劇烈；在電場力的作用下，氣

泡的形狀發生了改變，而且電場的存在對于氣泡溶于變壓器油中起促進作用。從以上學

者研究的成果可得：油中氣泡的存在確實會引起局部放電，氣泡形狀大小的改變也會促

使局部放電的產生，且對放電特性有很大的影響。

干式變壓器行業現狀與發展前景分析 需求增加促進行業規模擴大

干式變壓器分類明確，應用領域明晰

干式變壓器指鐵芯和繞組不浸漬在絕緣油中的變壓器，其通過空氣對流等實現冷卻，具

有難燃、阻燃、防火、防爆且環保等特點，使用安全可靠、安裝維護簡單方便，可以深

入負荷中心，廣泛應用于高層建筑、地鐵、火車站、機場、醫院、石油化工企業及礦井

內部等場合。

根據其結構的不同，干式變壓器可以分為開啟式、封閉式和澆注式。開啟式變壓器是現

階段市場zui常用的應用形式。而在惡劣的環境中，由于封閉式變壓器處在封閉的外殼

內，與外部空氣不發生直接的接觸，可用于礦山等封閉的場所。不同標準的干式變壓器

其應用的場所及適應的應用領域都有明顯的差異。

在變壓器所占比重明顯提升，產量持續增加
