變壓器干式容量實際測試儀（實力大廠）

時間：2023-04-18

中試控股技術研究院魯工為您講解：變壓器干式容量實際測試儀（實力大廠）

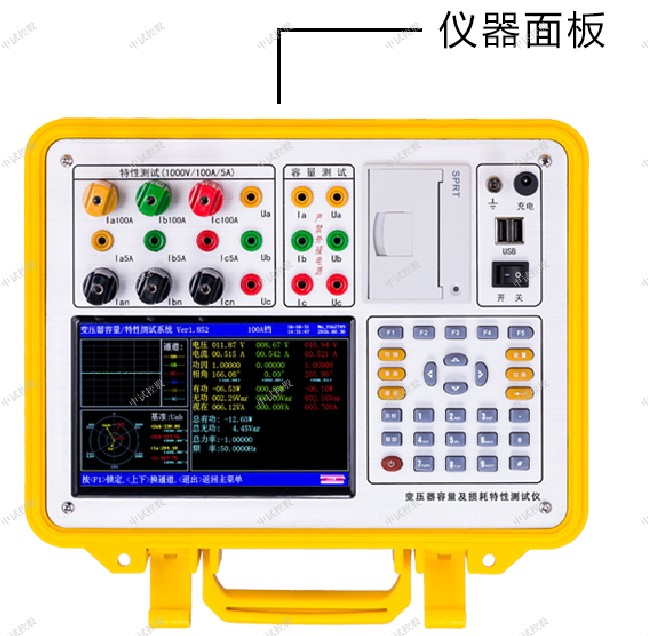

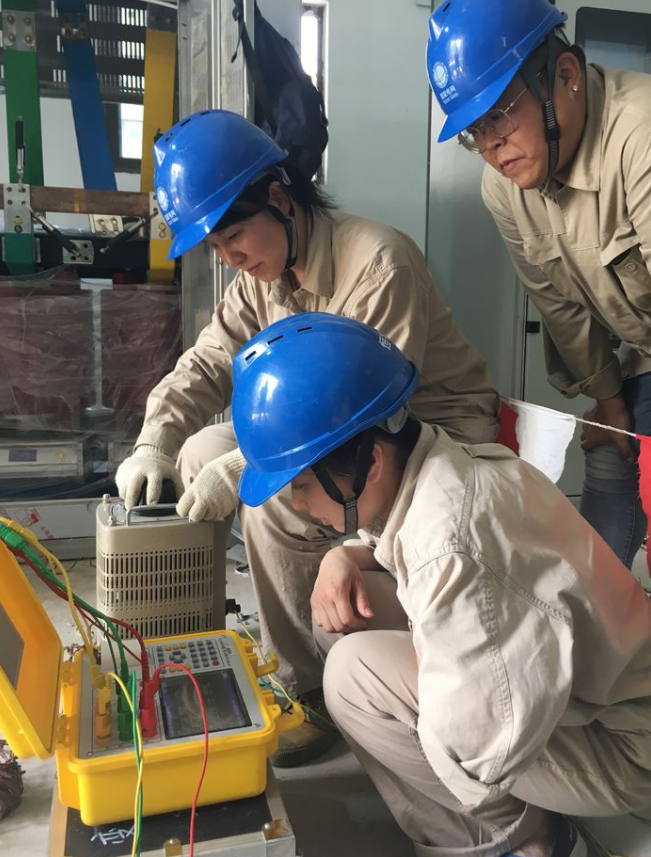

ZSRS-8000變壓器容量空負載損耗測試儀

用于變壓器容量、空載、負載等特性參數測量的高精密儀器
參考標準：DL/T 1256-2013

變壓器容量空負載損耗測試儀：變壓器容量及空載負載測試儀針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；

同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；

在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

變壓器容量及空負載特性測試儀的用途有哪些
變壓器容量及空負載特性測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器。設備的主要用途有空載試驗、短路試驗、零序阻抗三個，下面我就這三個方面的用途做一下詳細介紹。
空載試驗：從變壓器的某一繞組（一般從二次低壓側）施加正弦波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。

如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障，只有試驗電壓達到額定電壓的80%以上才可用來測試空載損耗。
短路試驗：將變壓器低壓大電流側人工短聯接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。通常試驗電源的容量應為被試品容量的30％。
零序阻抗；一臺變壓器對各相序（正、負、零）電壓、電流所變現的阻抗叫做序阻抗，它們分別為正序、負序和零序阻抗。

正序阻抗實際上就是正常運行時所表現的阻抗，當系統不對稱運行時，就會產生零序電流，變壓器的正序阻抗和負序阻抗相等，并等于變壓器的短路阻抗。

對零序阻抗而言，由于任一瞬間，所有三相的零序電流的大小和方向都是一樣的，即它們的總和不等于零，所以零序阻抗與正序阻抗和負序阻抗有本質的區別，它的大小不僅與繞組的連接方式有關，還與鐵芯結構有關，因此，零序阻抗必須由實測確定。

技術指標
1、輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、準確度
電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、工作溫度：－10℃~ +40℃
4、充電電源：交流160V~260V
5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、主機體積：32cm×24cm×13cm
7、重量：3kg
一、功能特點
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確。
2、內部自帶電源、自動產生三相大功率測試電源。
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
4、通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、S20、S21、S22、S25等干變SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB16、SCB17、SCB18、SCB19等各種類型的變壓器。
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。
6、可測量電壓和電流的諧波含量和總諧波失真度。
7、可進行簡單的矢量分析，繪制矢量圖。
8、顯示各電參量的波形圖，做為示波器使用。

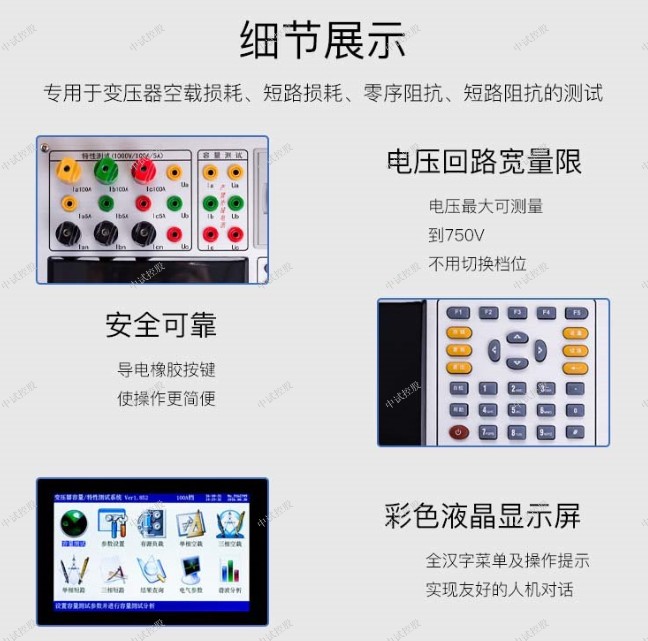

9、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
10、電流量程分高低檔，最大可保證100A測量范圍，最小可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。
11、容量測量范圍：20kVA~100000kVA。
12、電池剩余電量百分數指示功能，絕非簡單的虧電報警。
13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。
14、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
15、測試結果存儲功能，可存儲200組容量測試數據。

可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位

一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。

降低負載損耗的主要有如下幾種方法：
(1)限制漏磁引起的附加損耗。進行安匝平衡計算，按結果進行安匝調整；繞組采用“低-高-低”或“高-低-高”排列；限制扁線的寬度和厚度；按磁場計算選定最適宜的換位方法；采用換位導線或組合導線。
(2)縮小主、縱絕緣結構尺寸。在高壓繞組上采用“等沖擊電壓梯度”分布的技術，可縮小縱絕緣尺寸；繞組之間采用薄紙筒、小油隙；用瓦楞紙作主絕緣；采用形狀與等電位完全相同的成型件，角環形狀符合等位線形狀，以分瓣成型角環作為結構件；繞組內徑繞在絕緣紙上，但在線段中間設軸向油道；多采用縮醛漆包線，用QQ-2或QQB型縮醛線代替0.45 mm厚紙包扁線，因前二者匝絕緣為2×(0.056～0.079)mm，繞組填充系數高，且滿足匝絕緣要求；多采用筒式繞組，因無餅間油道，冷卻主要靠軸向垂直油道，散熱好、填充系數和沖擊特性好，安匝勻、短路力小；適當縮小主絕緣(徑、端)距離。
(3)根據計算采用有關工藝。據沖擊計算確定縱絕緣結構，墊塊、撐條、金屬件倒角保持較好形狀；計算漏磁場和渦流分布指導換位方式；繞組軸向均布，心柱綁帶用非磁性材料；心柱和軛鐵部分設特殊屏蔽以緩和電場；調壓繞組采用一層一個分接；工藝上采用組裝式，內繞組直接繞在絕緣筒上，嚴控高度、直徑公差，套裝間隙小，采用熱套新工藝，采用整體托板和壓板，繞組換位處用迪耐松紙，帶壓干燥，繞組放在保溫烘房內防止受潮。
(4)采用低損低阻導線。用無氧銅線采用上引法拉拔而成，如采用銅連續擠壓機而制成。如能用到變壓器上，可節能和降體積，具有一定的應用前景。
(5)利用絕緣結構特點來設計可縮小體積。利用變壓器油液體電介質特性，適當設置覆蓋層、屏障、屏蔽、絕緣層；利用油的“距離效應”加隔板成小油隙；利用油的“體積效應”采用瓦楞紙；利用油中絕緣層“厚度效應”加包絕緣提高擊穿電壓，但不宜太厚；利用油中隔板離最大場強極距離特點來設置隔板。
(6)采用先進的絕緣結構。采用適用繞組，提高填充系數，采用軸向油道的新型螺旋式(或連續式)繞組，有效地降低了繞組體積。在漏磁集中部位采用非金屬或非磁性材料的壓緊結構，采用電磁屏蔽使漏磁通槽路化，可使負載損耗降3%～8%。
(7)優選繞組內部保護。繞組內部保護措施有電容環、靜電線匝、串聯補償(附加餅間電容)、等電位屏，也可采用糾結式繞組或內屏蔽式繞組。它們都有減小沖擊作用下作用于主、縱絕緣上的過電壓，從而減小變壓器的體積和能耗。
(8)采用長圓形等繞組和Yyn0聯結及降高度節能。用長圓形鐵心、繞組或橢圓形繞組或矩形帶圓角繞組經實踐都比圓形傳統截面節能。采用Yyn0比Dyn11聯結的分接頭電壓低，三項可共用一盤分接開關，結構簡單、體積小，前者比后者對500kVA變壓器，導線重減2%、鐵重減6%、油重減11%，故節材節能。對干式變壓器，繞組越高，上下溫差越明顯，適當降高，有利于散熱和節能。
