中試控股技術研究院魯工為您講解：變壓器容量綜合測量儀（中試大廠）

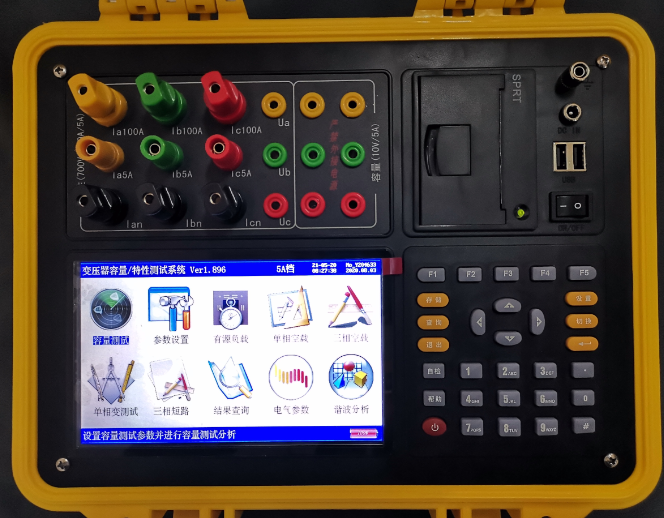

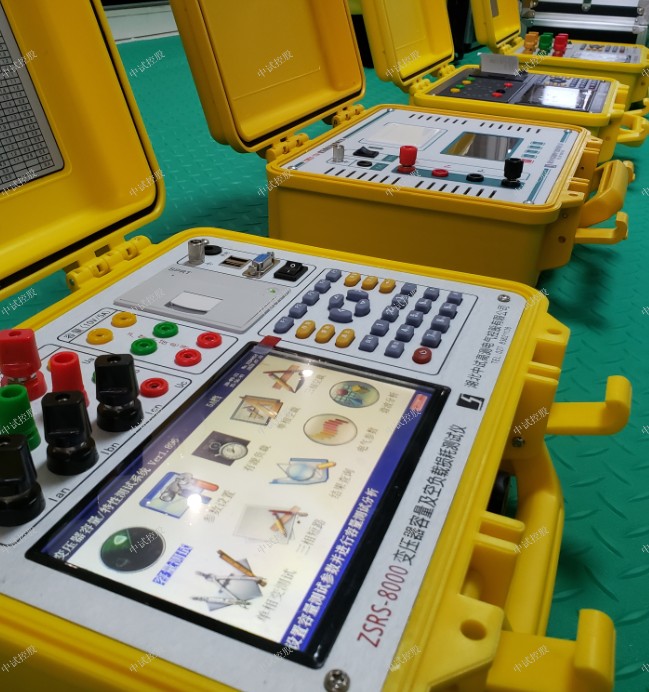

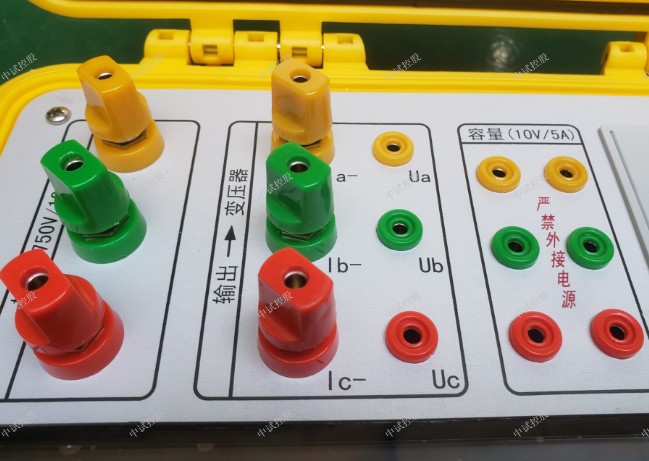

ZSRS-8000變壓器容量空負載損耗測試儀

用于變壓器容量、空載、負載等特性參數測量的高精密儀器
參考標準：DL/T 1256-2013

變壓器容量空負載損耗測試儀：變壓器容量及空載負載測試儀針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；

同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；

在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

參數設置屏
可見最下一行為提示行，提示行提示‘按【確定】輸入，【退出】返回主菜單’如圖所示，此時上下按鍵可將手形指針指向其他選項，共九行代表九種參數，包括：PT變比、CT變比、高額電壓、低額電壓、電流檔位、當前溫度、校正溫度、設置日期、設置時間、設定容量、接線方式，光標指向哪一項，可對哪項進行改變，圖八中選中項為PT變比，按確定鍵能修改PT變比的數值。
各項參數的具體說明如下：
? 電流檔位：電流量程的選擇，包括5A和100A兩檔。
? PT變比：當被測電壓超過本儀器的電壓測量范圍時，需要外接電壓、電流互感器擴展量程進行電壓、電流的測試。此時需要根據外接電壓互感器的變比值進行此參數的設置。例如：采用10kV/400V時，應將電壓變比設置為25。
? CT變比：當被測電壓或電流超過本儀器的測量范圍時，需要外接電壓、電流互感器擴展量程進行電壓、電流的測試。此時需要根據外接電流互感器的變比值進行此參數的設置。例如：采用100A/10A的電流互感器時，應將電流變比設置為10。
? 高額定電壓：被測變壓器的高壓側額定電壓，單位kV；
? 低額定電壓：被測變壓器的低壓側額定電壓，單位kV；
? 高壓直阻：被測變壓器的高壓側繞組的直阻值，取3個線電阻平均值；
? 低壓直阻：被測變壓器的低壓側繞組的直阻值，取3個線電阻平均值；
? 當前溫度：當前溫度：輸入當前的被測變壓器的本體溫度；
? 校正溫度：用于對測試結果做溫度校正，國標要求變壓器的短路損耗應在溫度為75℃（針對油浸式變壓器，干變根據不同要求分別為100℃、120℃、145℃）時進行，所以額定條件的數據都是在75℃時的標準數值，必須將測試結果校正到75℃時因此當前溫度的準確直接影響容量的判斷結果。
? 設置日期：用來對日期進行設置，調整當前顯示的年、月、日。
? 設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。
? 設定容量：被測變壓器的額定容量值，單位kVA；
? 接線方式：指被測變壓器的內部接線方式（即聯結組別），包括Y/Yn0，D/Yn11,Y/Zn11幾種方式；

技術指標
1、 輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、 準確度
電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作溫度：－10℃~ +40℃
4、 充電電源：交流160V~260V
5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、 主機體積：32cm×24cm×13cm
7、 重量：3kg
主菜單界面
主菜單共有十個可選項，分別為：容量測試、參數設置、有源負載、單相空載、三相空載、單相短路、三相短路、結果查詢、電氣參數、諧波分析。當光標指向哪一個功能選項時，哪個選項就變為反色顯示，可見圖四界面中選中項為‘容量測試’功能，按上下左右鍵可改變光標指向的選項。此時，按‘ ’確定鍵進入選中的功能顯示屏。最下端為提示行，顯示當前的日期時間、內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。
各功能選項的用途分別為：
? 容量測試：用來測量變壓器的容量值。
? 參數設置：用來對變壓器空負載試驗的必要的參數進行設置。
? 有源負載：用儀器內部電源來進行變壓器的短路試驗，不需要外接其他輔助設備。
? 單相空載：使用單相電源進行三相變壓器的空載試驗；在現場三相電源一般不容易滿足要求，我公司獨創了一種單相電源對三相變壓器進行空載試驗的方法。針對Y/Yn0的配電變壓器，只需要單相市電（交流220V）即可進行空載試驗。
? 三相空載：使用外接的三相電源進行變壓器的空載試驗。
? 單相短路：使用外接的電源進行單相變壓器的短路試驗。
? 三相短路：使用外接的三相電源進行變壓器的短路試驗。
? 結果查詢：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。
? 電氣參數：用來進行各種電參量的測量，包括：波形顯示、矢量分析、實時數據。
? 諧波分析：用來檢測試驗電源的諧波含量。

可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位

一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。

為什么要做變壓器的容量特性測試？

由于電網的全面覆蓋，隨著國內經濟產值迅速發展，企業日益增多，用電量也與日俱增。因此一些企業或個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）。有些用戶年違法盜用電費額達數十萬之多，電力部門苦于沒有有效的控制檢測手段，這一難題給電力企業及國家帶來巨大的經濟損失。所以變壓器的容量特性測試因此而提上日程。

變壓器的容量特性測試需要用什么儀器？

對變壓器容量測試需要用變壓器容量特性測試儀，它能測量變壓器的容量和短路損耗及空載損耗，其測試結果完全符合GB1094．1-2003《電力變壓器》和GB/T6451《三相油浸式電力變壓器技術參數和要求》有關變壓器試驗標準的規定。

變壓器容量特性測試儀有什么特點？

它自帶高效能充電電池，不用外接電源充電一次可連續測量500臺次。同時內部數字合成三相標準正弦波信號，低失真度、高穩定度，有效的保證了非額定條件下各項目測試數據的準確性；通過高效率功率放大器輸出三路大功率測試電源，可自動調節輸出電壓電流，可適應不同容量變壓器的測試，應用范圍廣。

在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，簡化了接線，中試控股大大提高了工作效率；容量測試結果準確率達100%。新增了波形顯示、矢量分析、諧波測試功能，使設備的功能不亞于高等級的功率分析儀。

變壓器無功補償容量的計算方法有哪些

根據變壓器的容量計算無功補償容量

變壓器效率一般為0.8，負載時的功率因數通常約為0.7附近，功率因數從0.7提高到0.95時每KW需無功補償容量為0.691千乏，根據變壓器的容量計算無功補償電容量：

Qc＝變壓器容量(KVA)×0.8×0.691

無功補償容量要根據負荷的大小和負荷的功率因數而定，但現在的電力設計都是根據變壓器的容量估算，一般按變壓器容量的30%-40%補償。變壓器無功補償容量怎么計算？

如何計算無功補償容量需補償的實際容量？

額定容量就是按照額定電壓計算的容量，公式是電容器的額定基波容量，電容器的實際容量是根據把400V改成實際電壓時的輸出容量就是實際容量。

因為實際的電壓不可能剛好是400V，實際容量與額定容量有一定的差別。

另外，對于6%串抗的電容器補償容量要考慮電抗器會輸出一部分感性容量，電容器實際的輸出容量是電容器容量減去電抗器的感性容量后的輸出容量。

那個單相補償容量30kvar，應該就是電容器容量減去電抗器容量后的額定容量。
