中試控股技術研究院魯工為您講解：變壓器空載滿載測量儀（實力推薦）

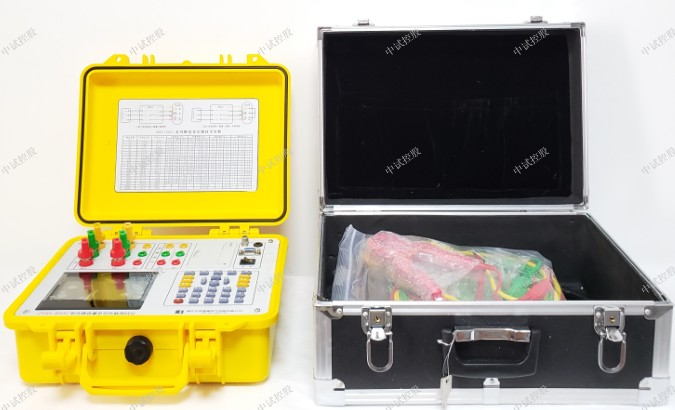

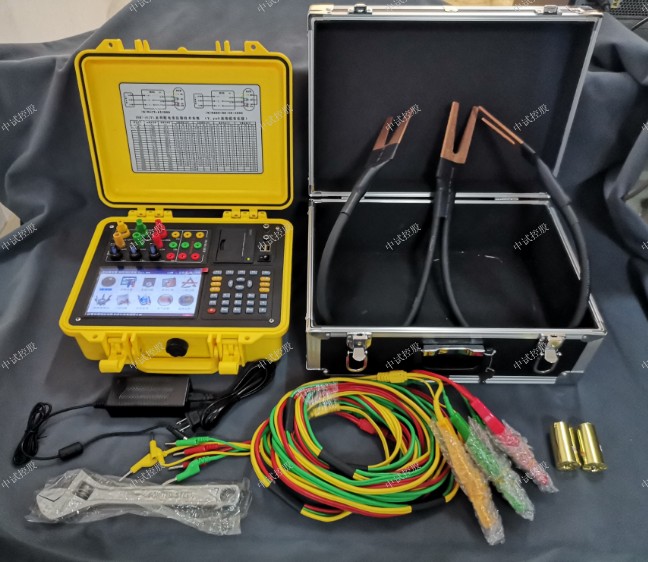

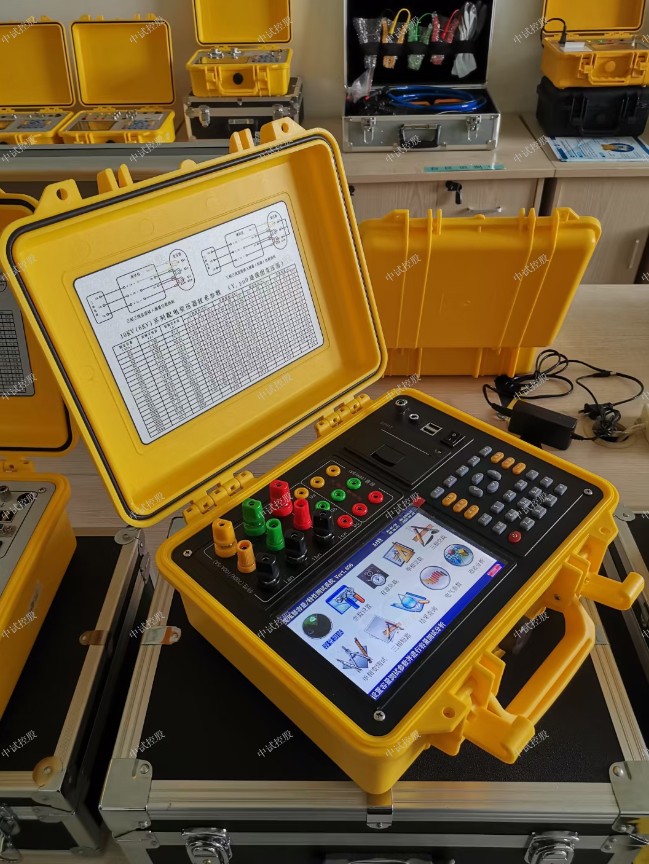

ZSRS-8000變壓器容量空負載損耗測試儀

用于變壓器容量、空載、負載等特性參數測量的高精密儀器
參考標準：DL/T 1256-2013

變壓器容量空負載損耗測試儀：變壓器容量及空載負載測試儀針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；

同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；

在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

基本概念
空載試驗：從變壓器的某一繞組（一般從二次低壓側）施加正弦波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障，只有試驗電壓達到額定電壓的80%以上才可用來測試空載損耗。
短路試驗：將變壓器低壓大電流側人工短接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。
2．測試方法
根據不同的測試項目以下分別進行介紹：
⑴．單相電源分相對三相變壓器空載損耗的測量（只試用Y/Yn0接線）：當現場試驗條件無法滿足用三相電源來做空載試驗時，可用單相電源（交流220V）來進行三相變壓器的空載試驗。分別對變壓器的每相加壓試驗，試驗結果自動折算到三相電源試驗的情況。具體接線（見附件三）。
利用儀器的Ua、Ub測量電壓，用A相電流回路測量電流，依次對被測變壓器的低壓側Ao、Bo、Co加電，進行測試。
⑵．三相電源測量變壓器的空載損耗：將變壓器的非測試端開路
⑶．測量單相變壓器短路損耗：
⑷．三相三線電源測量變壓器短路損耗：從變壓器高壓側施加三相測試電源，低壓側用專用短接線良好短接

技術指標
1、 輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、 準確度
電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作溫度：－10℃~ +40℃
4、 充電電源：交流160V~260V
5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、 主機體積：32cm×24cm×13cm
7、 重量：3kg
接好線后，在主界面選擇容量測試項目，此時進入容量參數設置屏，按下列操作步驟進行設置：
? 設定當前溫度，通過上下鍵將手型指針指到‘當前溫度’選項，用左右鍵調節溫度數值，要求盡量準確，最好以溫度計的示值為準。
? 設置高壓側額定電壓，通過上下鍵將手型指針指到‘高額定電壓’選項，用左右鍵調節高額定電壓檔，例如被測變壓器是10kV/400V的配變，則將本項設置為10kV
? 設置變壓器類型，通過上下鍵將手型指針指到‘變壓器類型’選項，用左右鍵調節該選項，使之與銘牌相符。
? 設置分接檔位，通過上下鍵將手型指針指到‘分接檔位’選項，用左右鍵調節該選項，通常將分接打到2分接位置，如遇被測變壓器分接在其他位置，則將該選項設置到相應的位置。
? 通過上下鍵將手型指針指到‘被試品編號’選項，用左右鍵調節該選項為某個編號值。
? 按開始鍵進行測試，結果自動保留在液晶屏上
? 選擇‘保存’可將結果保存到內部存儲器中，如不需保存，則不選此項。
? 選擇‘打印’可將測試結果打印出來。
有源負載試驗的接線方法與容量測試完全相同，操作也同樣簡單，值得注意的是，有源負載試驗的參數設置是用主界面中的第三項‘參數設置’，一定要正確設置。

可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位

一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。
