中試控股技術研究院魯工為您講解：變壓器容量測試儀

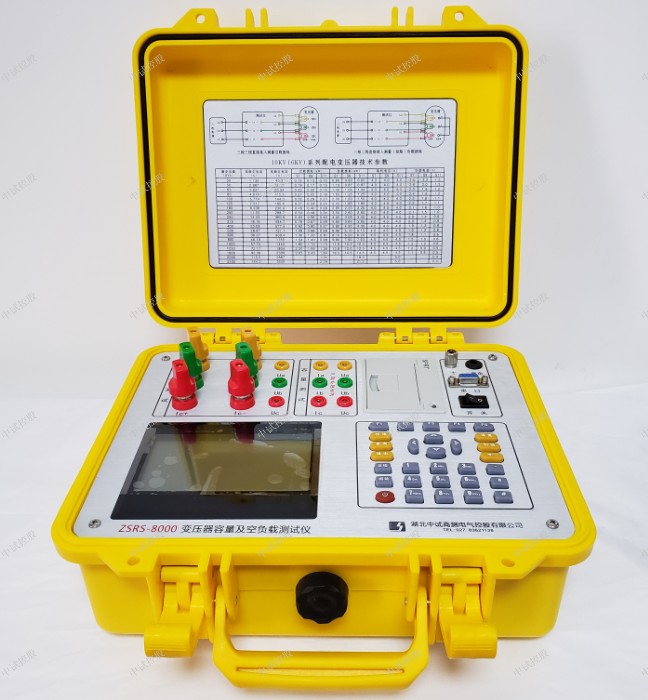

ZSRS-8000變壓器容量空負載損耗測試儀

用于變壓器容量、空載、負載等特性參數測量的高精密儀器
參考標準：DL/T 1256-2013

變壓器容量空負載損耗測試儀：變壓器容量及空載負載測試儀針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；

同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；

在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

ZSRS-8000變壓器容量空負載損耗測試儀容量測量范圍：

20kVA~100000kVA。
電池剩余電量百分數指示功能。
大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好。
可隨時將測試的數據通過微型打印機將結果打印出來。
中試控股測試結果存儲功能，可存儲200組容量測試數據。
技術指標
1、 輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、 準確度
電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作溫度：－10℃~ +40℃
4、 充電電源：交流160V~260V
5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、 主機體積：32cm×24cm×13cm
7、 重量：3kg

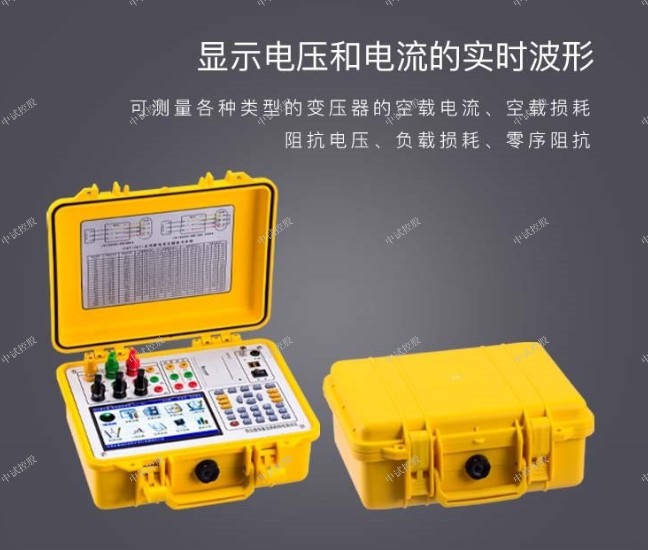

結構外觀

儀器由中試控股主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。

ZSRS-8000變壓器容量空負載損耗測試儀具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,中試控股完全可取代以往用多表法測量變壓器損耗和容量的方法，接線簡單，測試、方便，大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便。
一、功能特點
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確。
2、內部自帶電源、自動產生三相大功率測試電源。
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
4、通過空載試驗可準確判定被測變壓器的型號。
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。
6、ZSRS-8000變壓器容量空負載損耗測試儀可測量電壓和電流的諧波含量和總諧波失真度。
7、可進行簡單的矢量分析，繪制矢量圖。
8、顯示各電參量的波形圖，做為示波使用。
9、電壓回路寬量限：電壓zui大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
10、電流量程分高低檔，zui大可保證100A測量范圍，zui小可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。

可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位

一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。

需要注意的是，在進行變壓器的空負載試驗時，需外接一個調壓器，將電壓或電流調節至所需值。隨后，即可按開始鍵，儀器自動測量并顯示結果。

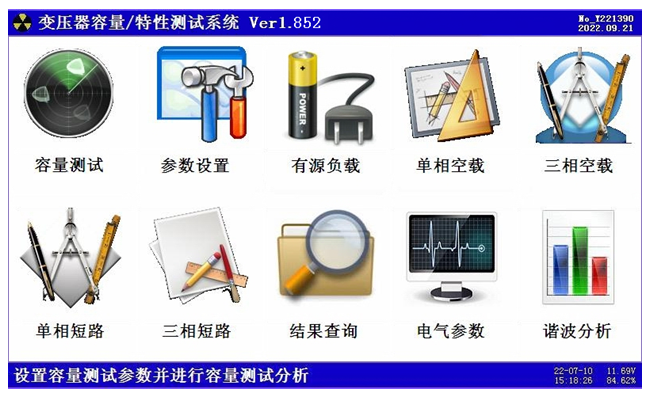

變壓器容量特性測試儀測試結果顯示界面

4.注意事項

①短路試驗時，非加壓側的短接必須良好，否則會對測試結果有影響。

②做短路試驗時，如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。

③試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。

④儀器需要充電時，一定要關掉工作電源（按下“O”為關），插上電源線，充電指示的黃燈開始閃爍，說明充電進入正常狀態。

⑤測試 500kVA 或 630kVA 的變壓器時，必須要對參比容量進行設置，因為 500 和 630 的變壓器處于阻抗電壓變換區，容量有交叉的可能性，為了避免誤判，必須對此參量進行設置。

 變壓器容量測試儀如何測量容量和損耗的?

以下將分為二部分來介紹：有源容量負載損耗、無源損耗測量部分。

（一）．變壓器容量測試儀有源變壓器容量、負載損耗測量

1．基本概念

有源容量試驗：通過一些必要的數據來確定某個變壓器的實際容量值；從而檢查出被試變壓器銘牌容量是否真實。

2、測試方法

容量測試儀配有三把測試鉗（黃、綠、紅），每只鉗子分別引出兩根測試線，一根粗線、一根細線，粗線接到儀器面板上容量測試端子對應顏色的電流端子（Ia、Ib、Ic），細線接到儀器面板上容量測試端子對應顏色的電壓端子（Ua、Ub、Uc），將鉗頭按顏色分別夾在被試變壓器的高壓側各相接線柱上，變壓器的低壓側要用專用短接線良好短接。

接好線后，在主界面選擇容量測試項目，此時進入容量參數設置屏，按下列操作步驟進行設置：

1、設定當前溫度，通過上下鍵將手型指針指到‘當前溫度’選項，用左右鍵調節溫度數值，要求盡量準確，最好以溫度計的示值為準。

2、設置高壓側額定電壓，通過上下鍵將手型指針指到‘高額定電壓’選項，用左右鍵調節高額定電壓檔，例如被測變壓器是10KV/400V的配變，則將本項設置為10KV

3、設置變壓器類型，通過上下鍵將手型指針指到‘變壓器類型’選項，用左右鍵調節該選項，使之與銘牌相符。

4、設置分接檔位，通過上下鍵將手型指針指到‘分接檔位’選項，用左右鍵調節該選項，通常將分接打到2分接位置，如遇被測變壓器分接在其他位置，則將該選項設置到正確位置。

5、通過上下鍵將手型指針指到‘被試品編號’選項，用左右鍵調節該選項為某個編號值。

6、按開始鍵進行測試，結果自動保留在液晶上

7、選擇‘保存’可將結果保存到內部存儲器中，如不需保存，則不選此項。

8、選擇‘打印’可將測試結果打印出來。

有源負載試驗的接線方法與容量測試完全相同，操作也同樣簡單，值得注意的是，有源負載試驗的參數設置是用主界面中的第三項‘參數設置’，一定要正確設置。
