中試控股技術研究院魯工為您講解：配電變壓器容量實際試驗儀

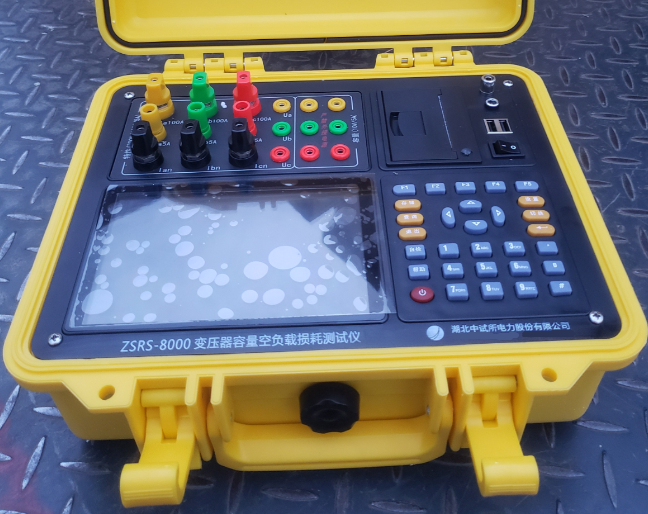

ZSRS-8000變壓器容量空負載損耗測試儀

用于變壓器容量、空載、負載等特性參數測量的高精密儀器
參考標準：DL/T 1256-2013

變壓器容量空負載損耗測試儀：變壓器容量及空載負載測試儀針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；

同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；

在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

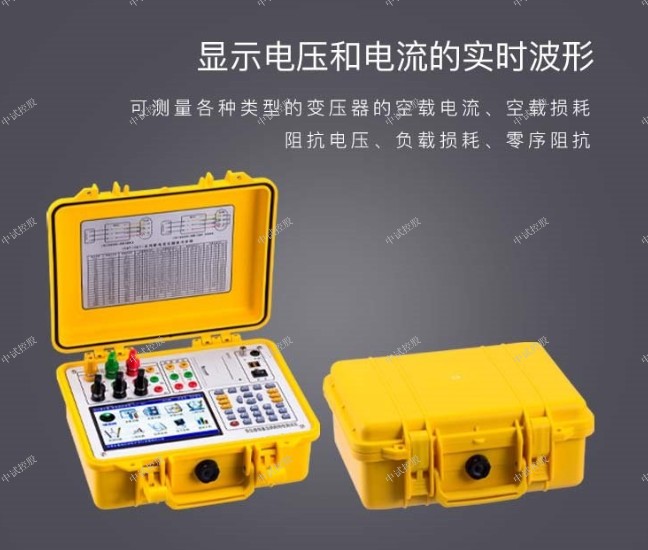

ZSRS-8000變壓器容量空負載損耗測試儀容量測試結果準確率達100%。它一種設備相當于四種設備：有源變壓器容量測試儀+變壓器損耗參數測試儀+諧波分析儀+示波。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。
ZSRS-8000變壓器容量空負載損耗測試儀可精確測量各種配電變壓器的容量，無源測量，方便、準確。內部自帶電源、自動產生三相大功率測試電源。可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、S20、S21、S22、S25等干變SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB16、SCB17、SCB18、SCB19等各種類型的變壓器。

技術指標
1、 輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、 準確度
電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作溫度：－10℃~ +40℃
4、 充電電源：交流160V~260V
5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、 主機體積：32cm×24cm×13cm
7、 重量：3kg
我國電力系統實行兩部制電價：除了收取計量裝置所計量的費用外，還要根據變壓器容量收取基本電費；對于較大用戶在投運變壓器時還要一次性交納增容費。隨著電力行業的發展，用電量的增大，自有變壓器和個人承包變壓器已漸漸占據了配變中相當的份額，隨之而來的就是個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）；有些用戶年偷電費額達數十萬之多，電力部門苦于沒有有效的控制手段。
有源變壓器特性-容量綜合測試儀是我公司針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。
容量測試結果準確率達100%。它一種設備相當于四種設備：有源變壓器容量測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。

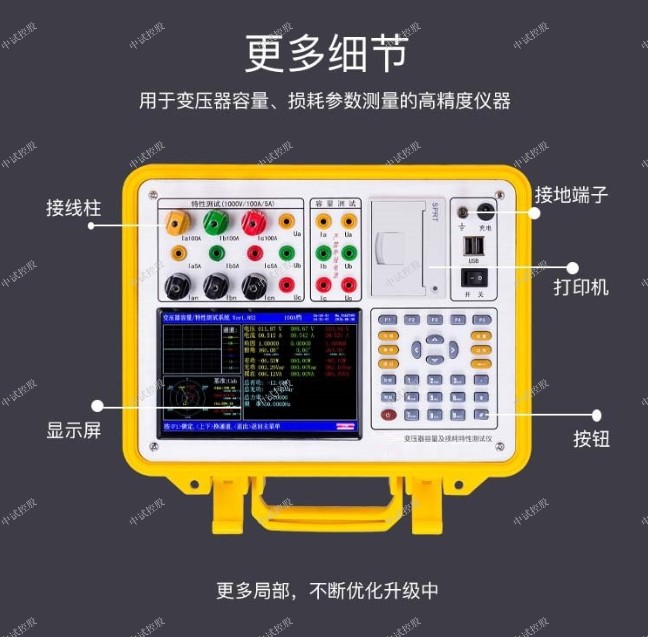

儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是電力用戶的首選。

可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位

一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。

變壓器容量負載測試儀開機即進入主菜單，主菜單共有五個可選項，分別為：容量測試、負載測試、空載測試、歷史數據。需要選擇就用手觸摸相應的圖標，下端顯示當前的日期時間、內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。

各功能選項的用途分別為：

容量測試：用來測量變壓器的容量值。

負載測試：使用外接的三相電源進行變壓器的負載測試

空載測試：使用外接的三相電源進行變壓器的空載試驗。

歷史數據：查看已保存的測試結果記錄。

系統設置：設置變壓器容量負載測試儀的參數，及廠家出廠調試用。

試驗變壓器容量選擇及容量計算公式

在電力變壓器和電纜及各種試驗品設備中，我們通常會遇到需要計算被試驗品容量的問題，介紹一個簡單易懂的計算市盈變壓器容量公式給各位工程師。
  試驗變壓器容量Pn的確定公式：Pn=kVn 2ωCt×10-9
  公式中：Pn——試驗變壓器容量(kVA)
  Vn——試驗變壓器的額定輸出高壓的有效值(kV)
   k ——安全系數。k≥1，標稱電壓Vn≥1MV時，k=2；標稱電壓較低時，k值可取高一些。
  Ct——被試品的電容量(pF)
  ω——角頻率，ω=2πf， f——試驗電源的頻率
  被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
  簡單的棒式或懸式絕緣子 幾十微法
  簡單的分級套管 100~1000pF
  電壓互感器 200 ~ 500pF
  電力變壓器 〈 1000kVA ~1000pF
  〉1000kVA 1000~10000pF
  高壓電力電纜和油浸紙絕緣 250~300pF/m
  氣體絕緣 ~60pF/m
  封閉變電站，SF6氣體絕緣 100~10000pF
  對于不同的試驗電壓Vn，選擇不同的安全系數k。以下列出不同的Vn所選用的k值供參考。
  Vn =50~100kV k = 4
   Vn =150~300kV k = 3
   Vn 〉300kV k = 2
