中試控股技術研究院魯工為您講解：大型新舊變壓器容量實際試驗儀

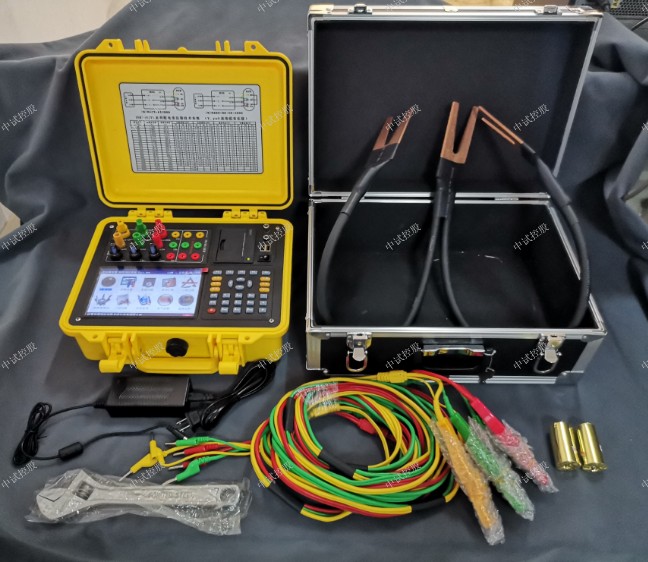

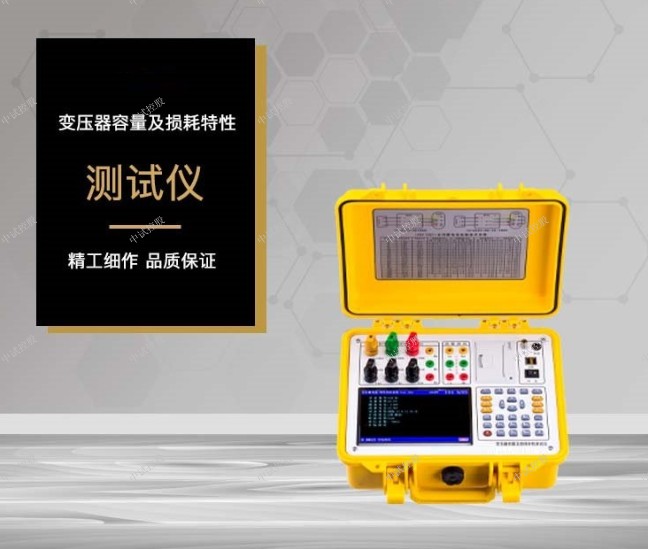

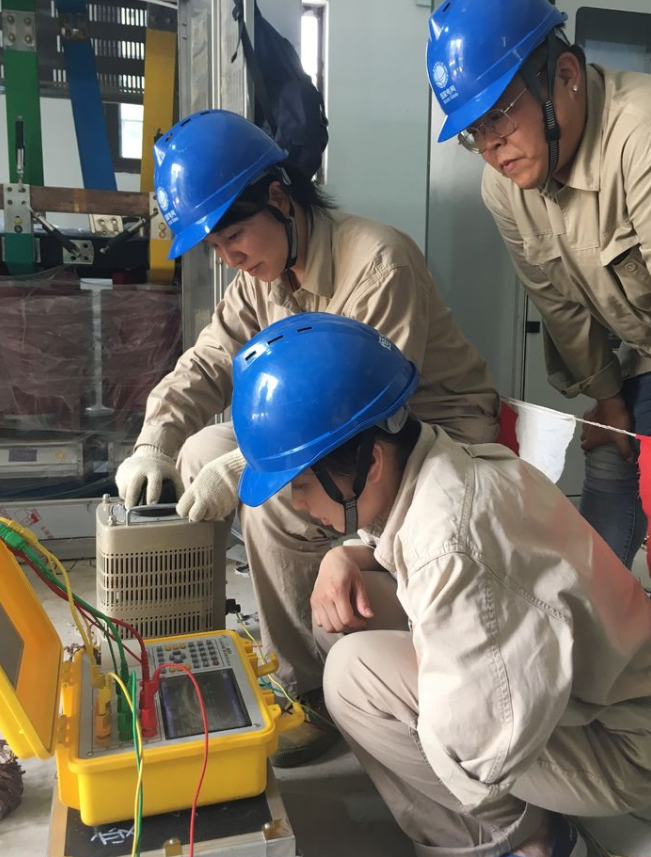

ZSRS-8000變壓器容量空負載損耗測試儀

用于變壓器容量、空載、負載等特性參數測量的高精密儀器
參考標準：DL/T 1256-2013

變壓器容量空負載損耗測試儀：變壓器容量及空載負載測試儀針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；

同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；

在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

變壓器額定電流計算：

變壓器額定電流 I1N/I2N，單位為A、kA。是變壓器正常運行時所能承擔的電流，在三相變壓器中均代表線電流。

變壓器額定電流計算公式 對單相變壓器：I1N = SN/ U1N I2N = SN / U2N 對三相變壓器：I1N=SN/［sqrt（3）U1N］ I2N=SN/［sqrt（3）U2N］

U1N為正常運行時一次側應加的電壓。U2N為一次側加額定電壓、二次側處于空載時的電壓。單位為V。相變壓器中，額定電壓指的是線電壓。

SN為變壓器額定容量，單位為VA、kVA、MVA，N為變壓器的視在功率。通常把變壓器一、二次側的額定容量設計為 。

I1N為正常運行時一次側變壓器額定電流。I2N為一次側變壓器額定電流。單位為A。

250KVA有效使用功率等于百分之八十，250KVA等于200KW 變壓器二次側電流=變壓器額定容量*1.44。

例如：100KVA變壓器二次側電流

I=100*1.44=144（A）

各種容量變壓器高低壓側額定電流的數據（包括20、30、50、80、100、160、200、250、315、400KVA等）

變壓器容量20、30、 50、 80、 100、 160、 200、 250、 315、 400KVA

高壓側電流1.15、1.73、2.88、4.62、5.77、 9.23、11.2、14.43、18.2、 22.4

低壓側電流28.9、43.2、 72、 115.2、144、230.4、288、 360、453.6、 576 已知變壓器容量，求其各電壓等級側額定電流。口訣a ：

容量除以電壓值，其商乘六除以十。

技術指標

1、 輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、 準確度
電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作溫度：－10℃~ +40℃
4、 充電電源：交流160V~260V
5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、 主機體積：32cm×24cm×13cm
7、 重量：3kg

注意事項
1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．最好使用有地線的電源插座。
5．不能在電壓和電流過量限的情況下工作。
6．短路試驗時，非加壓側的短接必須良好，否則會對測試結果有影響。
7．做短路試驗時，如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。
8．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
9．當儀器需要充電時，一定要關掉工作電源（按下“O”為關），插上電源線，充電指示的黃燈開始閃爍，說明充電進入正常狀態。
10．當測試500kVA或630kVA的變壓器時，必須要對參比容量進行設置，因為500和630的變壓器處于阻抗電壓變換區，容量有交叉的可能性，為了避免誤判，必須對此參量進行設置。

可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位

一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。

1、變壓器接地線和中性線斷線及接地電阻升高的原因：

(1)由于接地體埋設不規范，安裝工藝馬虎，接地體與接地線接頭松動，大地過于干燥等，均有可能造成接地電阻的升高。

(2)由于變壓器設計安裝時，對接地線的作用及重要性認識不足，中性線截面選擇過小，當三相負荷不平衡時，中性線電流過大而導致燒斷。另外由于外力的破壞或接地線被盜等原因都有可能導致接地線或中性線斷線。

2、升高的現象及危害

(1)變壓器接地線接地電阻升高，同時伴有相線絕緣損壞而接地，例如，B相接地，這時變壓器接地線中將有一個電流流過，B相電壓加在大地和接地電阻上，當接地電阻越大，那么接地電阻上的分壓就越大。這時，如果有人誤觸變壓器接地線或中性線以及變壓器外殼，人體將和接地電阻形成并聯，如果接地電阻足夠大，那么加在人體上的電壓就會很高，導致人觸電。如果人體誤觸A相或C相，加在人體上的電壓將是線電壓380V，那么對人身安全將造成更大的威脅。另外，由于有的用戶將變壓器中性線與用電設備外殼相連，作保護接地用，而設備又不對地絕緣。當B相接地，大地就和B相等電位，相電壓就加于大地和中性線之間，這時用電設備如取用A相或C相電源，外殼對地電壓將升高到220V，設備相對地電壓將為380V。這時人如果接觸用電設備外殼，同樣會引起觸電。另外，B相接地時，將有一個電流從大地流入機殼回到中性線，對于有的要求較高的用電設備將無法運行。

(2)接地線斷線，變壓器附近接地線斷線，就猶如接地電阻升高到無窮大，這時的大地電位就是接地相電位，一切現象就同接地電阻升高時一樣，只是危害更大，這里不再重述。

(3)當三相四線供電變壓器中性線斷線時，此時由于三相負載的不平衡，負載接地點將發生偏移，接地點電位不為零，使得有的相電壓升高，燒毀用電設備。當接地線斷線或接地電阻升高時，由于變壓器避雷器接地線斷開或接地電阻升高。雷擊過電壓時，避雷器不能正常對地放電，致使避雷器或變壓器損壞。

3、預防措施

(1)嚴格施工工藝，規范接地體的埋設。按規程選取接地線的截面及種類，正確選取中性線截面積。

(2)在用戶電能表后裝設剩余電流動作保護器。當我們在用戶裝設了保護器后，如果用戶后的導線或用電設備絕緣損壞，形成對地放電。此時如果變壓器接地點接地電阻過高，大地電位將不再為零，這時將有一個電流經保護器、大地流入變壓器接地點，此電流將使保護器動作，而將接地點切除，防止了大地電位的升高。另外，加裝保護器后，當人接觸相線時，保護器也會動作，從而保障了人員的人身安全。

(3)在變壓器的中性線上選取適當的位置將變壓器的中性線多點重復接地。當變壓器中性線在某點斷線時，由于多點接地，中性線電流仍可經大地回到變壓器中性點，中性線的電位始終為零，每相負載的電壓始終為正常的相電壓。另一方面，當變壓器接地點接地電阻升高或接地線斷線相線接地，由于有了多點的重復接地，也能保證大地的電位為零，不會對人生安全和設備的正常運行造成威脅。在采取以上防范措施的同時，也要加強對廣大人民群眾進行電力法規的廣泛宣傳，讓更多的人來關心電力設施。中試控股電力講解一經發現設備障礙，能及時向供電部門反映，以求盡快將電力設備故障消滅在萌芽狀態，確保安全可靠地供電。中試控股電力講解變壓器實驗報告項目很多，一般運行中變壓器未發現異常，常規預防性試驗主要包括以下項目：

(1)絕緣電阻測量：標準一般不做規定。與以前測量的絕緣電阻值折算至同一溫度下進行比較，一般不得低于以前測量結果的70％。

(2)交流耐壓試驗：標準是6kV等級加21kV；10kV等級加30kV；低壓400V繞組加4kV。

(3)泄漏電流測定：一般不做規定，但與歷年數值進行比較不應有顯著變化。

(4)測繞組直流電阻：標準是630kVA及以上的變壓器各相繞組的直流電阻相互間的差別不應大于三相平均值的2％，與以前測量的結果比較(換算到同一溫度)相對變化不應大于2％；630kVA以下的變壓器相間差別應不大于三相平均值的4％，線間差別不大于三相平均值的2％。

?

(5)絕緣油電氣強度試驗：運行中的油試驗標準為20kV。

中試控股電力講解根據試驗性質不同，變壓器試驗可分為以下4種：

(1)出廠試驗。出廠試驗是比較全面的試驗，主要是確定變壓器電氣性能及技術參數，如對絕緣、介質絕緣、介質損失角、泄漏電流、直流電阻及油耐壓、工頻及感應耐壓試驗等。如Um不小于300kV，在線端應做全波及操作波的沖擊試驗。技術參數如空載損耗、短路損耗及變比組別等試驗，由此確定變壓器能否出廠。

(2)預防性試驗。即對運行中的變壓器周期性地進行定期試驗。主要試驗項目有：絕緣電阻、tgδ、直流電阻及油的試驗。

(3)檢修試驗。試驗項目視具體情況確定。

(4)安裝試驗。即變壓器安裝前、后的試驗。試驗項目有絕緣電阻、介質損失角、泄漏電流、變比、接線組別、油耐壓及直流電阻等。對大、中型變壓器還必須進行吊芯檢查。在吊芯過程中，必須對夾件螺釘、夾件及鐵芯進行試驗。最后做工頻耐壓試驗。中試控股電力講解本系列 變壓器，利用先進的生產設備，采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝，和同類產品油浸式變壓器相比，明顯地降低重量，減少體積，在 質量上提高了絕緣強度和抗濕程度，并有效地削弱了漏磁而大大加強。干式高壓試驗變壓器:輸出交、直流高壓，對各類高壓試驗提供高電壓。用于各種電氣設備絕 緣性能的現場檢測。
